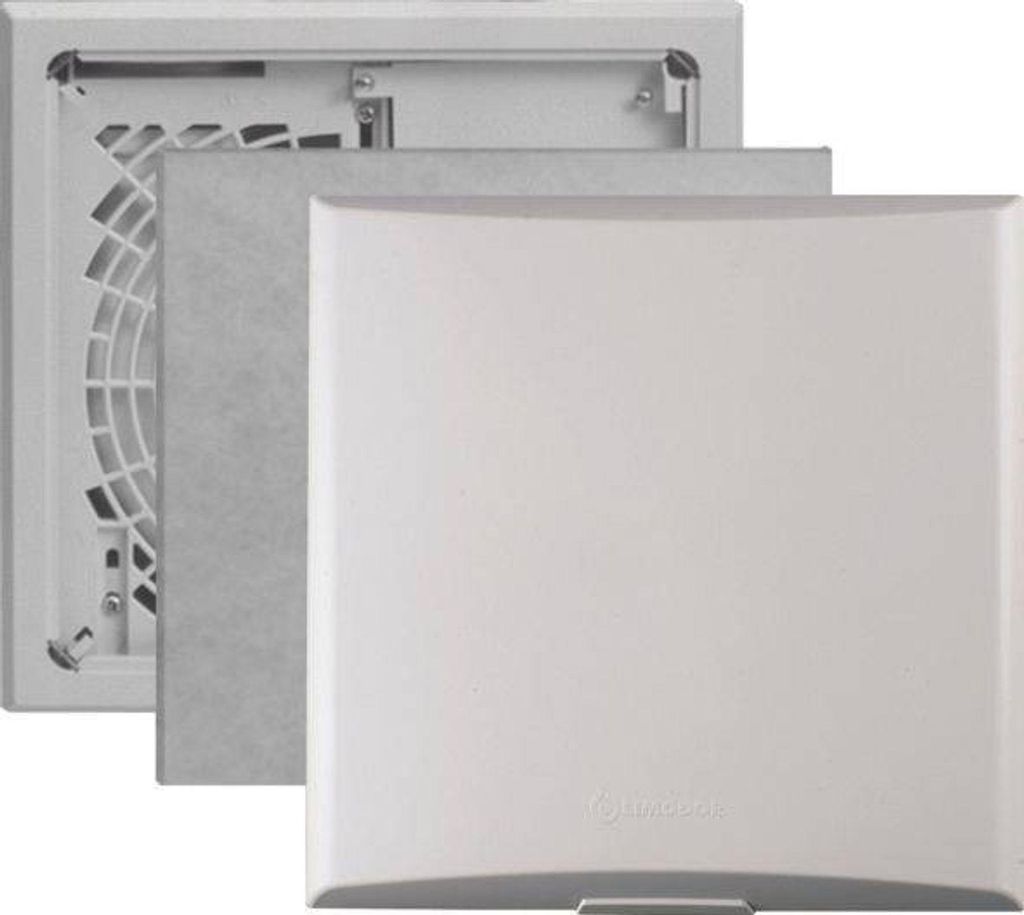

Limodor Gebläseeinheit compact 100

LIMODOR 00081 Gebläseeinheit compact 100

Die LIMODOR 00081 Gebläseeinheit compact 100 bietet eine zuverlässige und leise Belüftung mit 100 m³/h Volumenstrom. Das körperschallabsorbierende Gebläse mit energiesparendem Kondensatormotor sorgt für ein optimales Raumklima. Einfache Wartung und flexible Einbaumöglichkeiten zeichnen das Gerät aus.

VORTEILE

- LEISE & EFFIZIENT: Körperschallabsorbierendes Design, energiesparender Kondensatormotor für minimales Geräusch und geringen Verbrauch.
- EINFACHE WARTUNG: Filter (ISO Coarse >45%) ist werkzeuglos wechselbar.
- FLEXIBLE INSTALLATION: Patentiertes Federsystem gleicht bis zu 80 mm Mauerwerk aus. Einbau in Decken, Wände, Nassräume (Schutzbereich 1, IPX5).
- HOHE KOMPATIBILITÄT: Passend für alle LIMODOR compact Einbaukästen. Erweiterbar mit steckbaren Steuermodulen (z.B. Nachlaufmodul C-NR).
- RAUMKLIMA: Konstanter Volumenstrom von 100 m³/h für frische Luft.

ANWENDUNGSBEREICHE

Ideal für Badezimmer, Küchen und Wohnräume zur Feuchtigkeits- und Geruchsabfuhr. Geeignet für private und öffentliche Wohneinheiten gemäß DIN 18017-3.

TECHNISCHE DATEN

- Volumenstrom: 100 m³/h
- Nennleistung: 23 W
- Nennstrom, max.: 0,110 A
- Eigengeräusch LA(-AP): 39(40) dB(A)
- Schallleistung LWA(-AP): 43(44) dB(A)
- Druckdifferenz (Wandeinbau): 56 Pa
- Spannung: 230 VAC/50 Hz
- Schutzklasse: II
- Schutzart: IPX5
- Filterklasse: ISO Coarse >45%
- Mauerwerksausgleich: Bis 80 mm
- Marke: LIMODOR

QUALITÄT

LIMODOR steht für hochwertige Lüftungslösungen und Langlebigkeit. Die Gebläseeinheit wird unter strengen Qualitätsstandards gefertigt.

Limodor Gebläseeinheit compact 100 Die körperschallabsorbierende Gebläseeinheit für das Einrohr-Lüftungssystem compact von LIMODOR verfügt über einen 1-stufigen Kondensatormotor und einen planmäßigen Volumenstrom von 100 m³/h. Der Filter (Filterklasse G3) ist inklusive und ohne Werkzeug leicht wechselbar. Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Einbaukasten und Deckel bzw. Vorwand aus. Die Elektroverbindung zum Leistungsteil/Motorsteuerung erfolgt bei der Gebläsemontage. Das Leistungsteil verfügt über einen Steckkontakt zur Aufnahme von Grund- oder Zusatzmodulen (Nachlauf, Intervall, Feuchteregler usw.). Für den korrekten Einbau benötigen Sie einen passenden Einbaukasten (zu finden unter "Zubehör"). Vorteile: Die Lüftungsgeräte von LIMODOR erfüllen die Anforderungen einer hohen und liegen teilweise weit unter den maximalen Vorgaben der DIN 4719 mit 0,25 W/m³/h. Die Lüfterserie compact nimmt mit einer spezifischen, effektiven Leistungsaufnahme von 0,15 W/m³/h, mit Abstand einen Spitzenplatz unter den Einrohrlüftungsgeräten ein. Dies resultiert aus der Abstimmung einer steilen Motorkennlinie im Verhältnis zur geringen Stromaufnahme. Flexibel, leise und "patentiert" Die patentierte werkzeuglose "Ruck-Zuck-Montage" mit Metallrastfeder und -winkel ermöglicht bei der Lüfterserie compact einen beispiellos schnellen und mühelosen Einbau. Die einfache Demontage lässt sich ebenfalls mühelos durchführen. Robuste Metallfedern greifen an den Metallwinkel am Kasten werkzeuglos ein und fixieren automatisch das Gebläse im Einbaukasten. Die Haltefedern gleichen bei zu tief eingesetzten Kästen Einbautiefen von bis zu 80 mm aus. Der Rahmen bleibt auf der Einbauwand sitzen und kann ggf. ausgerichtet werden. Einfacher Umbau Der Ausblasstutzen des Einbaukastens compact bzw. compact/H kann durch einen einfachen Handgriff gedreht werden. Ein falscher EInbau ist durch den leichten Umbau gegenüber anderen Fabrikaten ausgeschlossen. Einbauhinweise zur Brandschutzausführung sind ggf. zu beachten. Modulare Steuerungen Das modulare Baukastensystem der Serie compact ermöglicht eine einfache Anpassung an nahezu jede Steuerung und jeden Gerätevolumenstrom. Die Steuermodule sind als Steckplatinen ausgeführt und können jederzeit ausgetauscht, erweitert oder geändert werden. Der Motor bzw. die Gebläseeinheit braucht hierfür nicht ausgetauscht werden. Dichte Klappe Damit sich Gerüche und Kaltrauch nicht über die gemeinsame Abluftleitung ausbreiten, verfügen die Lüftungsgeräte von LIMODOR über eine, nach den Prüfkriterien dichtschließende Rückschlagklappe. Die Leckluftrate der Rückschlagklappe bei den Lüftern nach DIN 18017-3 liegt bei ca. 1 l/h. Bei Gerätestillstand wird die Klappe durch eine Feder automatisch im geschlossenen Zustand gehalten. Die Lüftungsgeräte der Serie compact unterliegen, aufgrund der bauaufsichtlichen Zulassung, weiterhin einer zusätzlichen Fremdüberwachung durch eine akkreditierte Prüfstelle des Deutschen Institut für Bautechnik (DIBt). Bedingt durch diese Zulassung kann z.B. auf das Einmessen der Abluftvolumenströme verzichtet werden. Jeder der Gebläseeinsätze verlässt erst nach einem längeren Probelauf die Fertigungsstraße und wird durch geschultes Personal einer abschließenden Endkontrolle unterzogen. Lüftungsgeräte mit Filter Die Lüftungsgeräte von LIMODOR besitzen an der Ansaugseite einen Filter, der Staub aus der Abluft zurückhält. Damit werden Ablagerungen auf den Innenteilen des Lüfters und dem nachfolgenden Leitungssystem verhindert. Dies erhöht die Lebensdauer des Lüfters, lässt den Energiebedarf nicht ansteigen und sorgt für einen geringen Luftwiderstand in den Leitungen. Alle Filter können ohne Werkzezug, mit wenigen Handgriffen von jedermann, leicht entnommen bzw. gewechselt werden. Den passenden Einbaukasten finden Sie unter dem Reiter "Zubehör". Inklusive Filter und weißer Abdeckplatte! LIMODOR lautet der Name des ersten Qualitäts-Einrohr-Lüftungssystems, das die Entlüftung von Bädern und WCs revolutionierte und einen ganz neuen Standard setzte. Seitdem hat sich das System millionenfach bewährt, wurde permanent weiter verfeinert und bis ins Detail auf die wachsenden Anforderungen von Nutzern und Sanitär-Profis abgestimmt. Heute steht LIMODOR synonym für leistungsstarke Entlüftung bei optimaler und minimaler Geräuschentwicklung. In Kombination mit der bekannten LIMODOR-Qualität ein Garant für höchste Kundenzufriedenheit. Umso schöner für Sie, dass LIMODOR seine Stärken nicht erst im täglichen Einsatz zeigt, sondern schon beim Einbau: mit vielen durchdachten Details, die Ihnen die Arbeit abnehmen. Technische Daten: Fabrikat: LIMODOR Typ: Gebläseeinheit compact 100 Artikelnummer: 00081 Spannung: 230 VAC/50 Hz Nennleistung: 23 W Nennstrom max.: 0,110 A Eigengeräusch LA (Serie AP): 39 (40) dB (A) Schallleistung LWA (Serie AP): 43 (44) dB (A) Druckdifferenz (Serie AP/H): 56 (58) Pa Planmäßiger Volumenstrom: 100 m³/h Maße (HxBxT): 242 x 242 x 100 mm Lieferumfang: 1 x Limodor Gebläseeinheit compact 100
