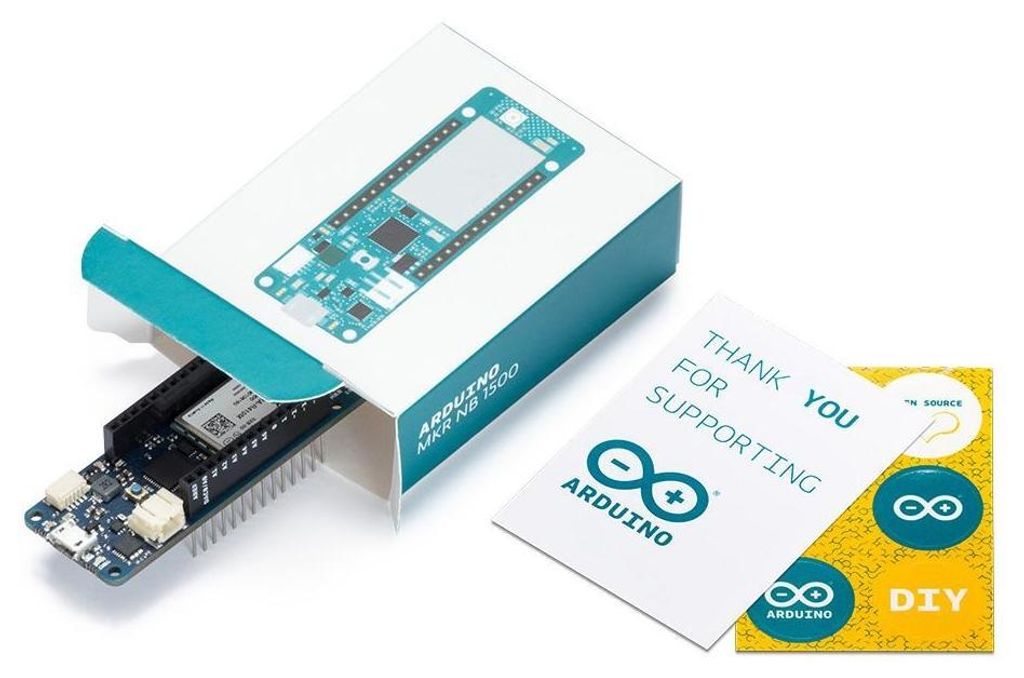

Arduino MKR NB 1500
Fügen Sie Ihrem Projekt mit dem MKR NB 1500 Narrowband-Kommunikation hinzu. Es ist die perfekte Wahl für Geräte an abgelegenen Orten ohne Internetverbindung oder in Situationen, in denen keine Stromversorgung verfügbar ist, wie bei Feldinstallationen, Fernmesssystemen, solarbetriebenen Geräten oder anderen extremen Szenarien. Der Hauptprozessor des Boards ist ein stromsparender Arm Cortex-M0 32-Bit SAMD21, wie bei den anderen Boards der Arduino MKR-Familie. Die Narrowband-Konnektivität wird mit einem Modul von u-blox, dem SARA-R410M-02B, erreicht, einem stromsparenden Chip, der in verschiedenen Bändern des IoT LTE-Mobilfunkbereichs arbeitet. Darüber hinaus sorgt der Microchip ECC508 Crypto-Chip für sichere Kommunikation. Die Platine enthält außerdem ein Batterieladegerät und einen Anschluss für eine externe Antenne.
Merkmale im Überblick- Narrowband-Kommunikation für abgelegene Standorte
- Arm Cortex-M0 32-Bit SAMD21 Prozessor
- u-blox SARA-R410M-02B Modul
- Microchip ECC508 Crypto-Chip
- Integriertes Batterieladegerät und externer Antennenanschluss
Kompatibilität- Kompatibel mit Arduino MKR Boards
Technische Daten- Microcontroller: SAMD21 Cortex-M0+ 32bit low power ARM MCU
- Funkmodul: u-blox SARA-R410M-02B
- Sicherheits-Element: ATECC508
- Board-Stromversorgung (USB/VIN): 5V
- Unterstützte Batterie: Li-Po Einzelzelle, 3.7V, 1500mAh Minimum
- Betriebsspannung der Schaltung: 3.3V
- Digitale I/O-Pins: 8
- PWM-Pins: 13
- UART: 1
- SPI: 1
- I2C: 1
- Analoge Eingänge: 7
- Analoge Ausgänge: 1
- Externe Interrupts: 8
- Flash-Speicher: 256 KB
- SRAM: 32 KB
- EEPROM: nein
- Taktfrequenz: 32.768 kHz (RTC), 48 MHz
- LED_BUILTIN: 6
- Full-Speed USB Device und eingebetteter Host
- Antennengewinn: 2dB
- Trägerfrequenz: LTE-Bänder 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
- Leistungsklasse (Radio): LTE Cat M1 / NB1: Klasse 3 (23 dBm)
- Datenrate (LTE M1 Halbduplex): UL 375 kbps / DL 300 kbps
- Datenrate (LTE NB1 Vollduplex): UL 62.5 kbps / DL 27.2 kbps
- Arbeitsregion: Multiregion
- Gerätestandort: GNSS über Modem
- Stromverbrauch (LTE M1): min 100 mA / max 190 mA
- Stromverbrauch (LTE NB1): min 60 mA / max 140 mA
- SIM-Karte: MicroSIM (nicht im Lieferumfang enthalten)
- Länge: 67.64 mm
- Breite: 25 mm
- Gewicht: 32 g
Sonstige Daten- Unterstützt LTE Cat M1/NB1 Bänder 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
LieferumfangLinks- Schaltplan PDF
- Zum BerryBase Blog
- Verwenden Sie das Board nur in einer gut belüfteten Umgebung, um Überhitzung zu vermeiden.
- Vermeiden Sie direkten Kontakt mit Wasser oder anderen Flüssigkeiten, da dies Kurzschlüsse verursachen kann.
- Stellen Sie sicher, dass die Spannungszufuhr den Spezifikationen des Boards entspricht, um Schäden zu verhindern.
- Halten Sie das Board fern von statischen Entladungen, z. B. durch Verwendung einer antistatischen Unterlage.
- Manipulieren Sie keine Bauteile während des Betriebs, um Verletzungen oder elektrische Schäden zu vermeiden.
- e Boards oder Komponenten dürfen nicht in den Hausmüll gelangen.
- Recyclen Sie das Produkt gemäß den örtlichen Gesetzen für Elektro- und Elektronikschrott.
- Entfernen Sie vor der Entsorgung alle Batterien oder angeschlossenen Speicherbausteine.
- Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, um Verletzungen oder Schäden zu verhindern.
Narrow Band IoT!
Das neue Standard "Narrow Band IoT" mit dem einfach zu bedienenden Arduino Ökosystem. Vollständig kompatibel mit Narrow Band IoT NB Klassen und LTE CAT M1 Netzwerken.
Arduino MKR NB 1500
Erweitern Sie Ihr Projekt mit dem Arduino MKR NB 1500 um Schmalbandkommunikation. Es ist die perfekte Wahl für Geräte an entfernten Orten ohne Internetverbindung oder in Situationen, in denen keine Stromversorgung verfügbar ist (z.B. Feldüberwachungssysteme). Dieses Board ist für den globalen Einsatz konzipiert und bietet Cat M1/NB1 eingesetzte Bänder 2, 3, 4, 5, 8, 12, 13, 20, 28 (Vodafone, AT&T, T-Mobile USA, Telstra, Verizon).
Technische Spezifikationen
| Microcontroller | SAMD21 Cortex-M0+ 32bit Low Power ARM MCU |
| Circuit Operating Voltage | 3.3 V |
| Security | ECC 508 crypto chip ( datasheet ) |
I2S | 1 |
Wireless radio | UBLOX SARA-R410M-02B ( documentation) ( Datasheet ) |
I2C | 1 |
| UART | 1 |
| SPI | 1 |
| Pinout (Digital, PWM, Analog) | 22 I/O Digital (12 PWM),
7 Analog Input |
| Compatibility | MKR |
- Weltweite NB-IoT-Konnektivität
- Niedriger Stromverbrauch für Langzeitbetrieb
- ECC 508 Crypto chip für Sicherheit
- Unterstützt mehrere Funkbänder
- Einfache Integration für IoT
- Kompakte Bauform
- Leistungsstarker SAMD21-MCU
Arduino MKR NB 1500
Fügen Sie Ihrem Projekt mit dem MKR NB 1500 eine Schmalbandkommunikation hinzu. Dies ist die perfekte Wahl für Geräte an entfernten Standorten ohne Internetverbindung oder in Situationen, in denen keine Stromversorgung zur Verfügung steht (z.B. Feldüberwachungssysteme).
Dieses Board ist für den weltweiten Einsatz konzipiert und stellt die von Cat. M1/NB1 bereitgestellten Bänder 2, 3, 4, 5, 8, 12, 13, 20, 28 (Vodafone, ATundamp;T, T-Mobile USA, Telstra, Verizon) bereit.
- Mikrocontroller: SAMD21 Cortex-M0 + 32-Bit-Low-Power-ARM-MCU
- Betriebsspannung des Stromkreises: 3,3 V
- Sicherheit: ECC 508 Crypto Chip
- I2S: 1
- Drahtloses Radio: UBLOX SARA-R410M-02B
- I2C: 1
- UART: 1
- SPI: 1
- Pinbelegung (Digital, PWM, Analog): 22 E/A Digital (12 PWM), Analogeingang
- Kompatibilität: MKR
Hauptmerkmale Prozessor Prozessor ARM Cortex M0+ Prozessorsockel Arduino-Schild Anschlüsse und Schnittstellen Anzahl der analogen E-/A-Kontakte 7 UART Ja Merkmale Formfaktor Arduino Leistung Arbeitsspannung 3,3 V
