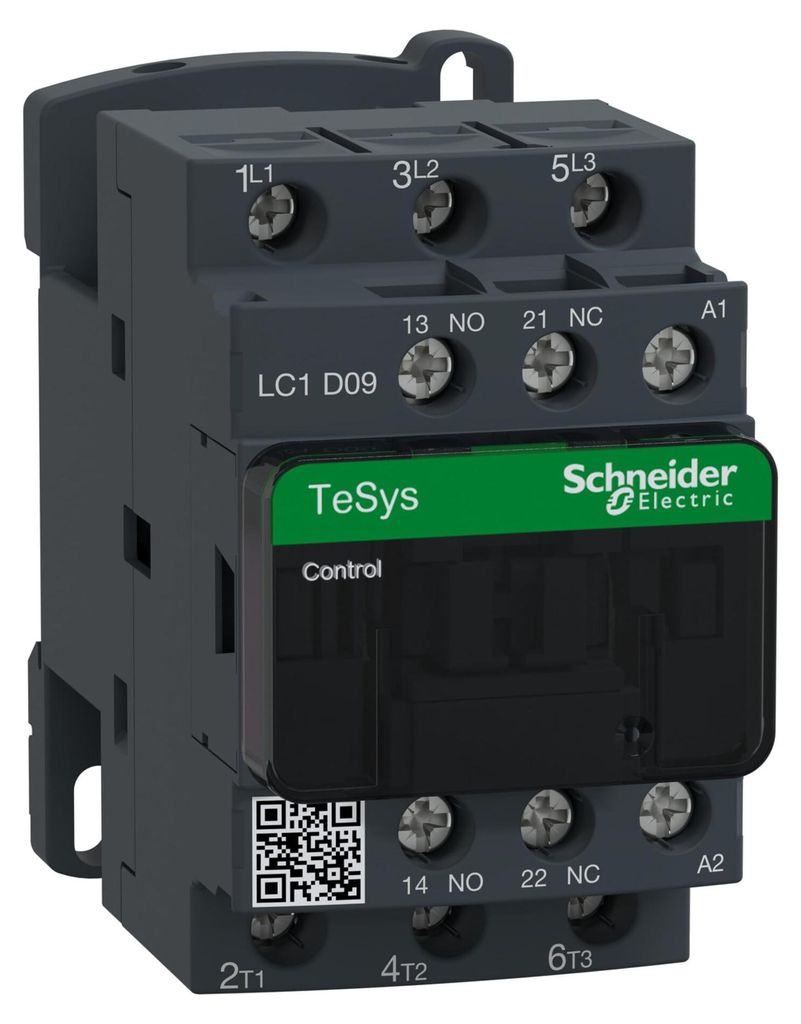

Schneider Electric Leistungsschütz LC1D09P7
Hersteller:Schneider Electric
Bezeichnung:Leistungsschütz 9A 230V AC
Typ:LC1D09P7
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:230 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:440 V
Betriebsspannung bei AC 60 Hz:440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6 A
Bemessungsbetriebsleistung bei AC-4, 400 V:2,2 kW
Anzahl der Hilfskontakte als Schließer:1
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:77 mm
Tiefe:86 mm
Schneider Electric Leistungsschütz LC1D09P7: weitere Details
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 230 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. en nach GOST, BV, LROS (Lloyds register of shipping), DNV, CSA, RINA, CCC, UL, GL. Produktstandards gem.
Geliefert wird: Schneider Electric Leistungsschütz 9A 230V AC LC1D09P7, Verpackungseinheit: 1 Stk., EAN: 3389110348903
CN: 85364900
Länge: 112
EAN: 3389110348903
Herstellerindex: LC1D09P7
Anzahl der normalerweise geschlossenen Hauptkontakte: 0
Anzahl der Hauptkontakte (normalerweise offen): 3
Anzahl Hilfskontakte (normalerweise geschlossen): 1
Anzahl Hilfskontakte (normalerweise offen): 1
PKWiU: 27.12.24.0
Art der Steuerspannung: Wechselstrom
Art des Hauptstromkreisanschlusses: Schraubanschluss Serie : TeSys Deca Breite: 62 Gewicht: 0,3500 Modulare Version: Nein Höhe: 112 Nennbetriebsleistung bei AC-3, 400 V [kW]:
4 Bemessungssteuerspannung Us für AC 50 Hz [V] bis:
230 Bemessungssteuerspannung Us für AC 50 Hz [V] von:
230 Bemessungssteuerspannung Us für AC 60 Hz [V] bis:
230 Bemessungssteuerspannung Us für AC 60 Hz [V] von:
230 Bemessungsbetriebsstrom Ie für AC-1, 400 V [A]:
25 Bemessungsbetriebsstrom Ie bei AC-3, 400 V [A]:
9- Produktfarbe:
- Mehrfarbig
- AC-Kontaktbewertung:
- 230 AC
Schütz 3-polig NO Hilfskontakte NO+NC 230Vac
- Hersteller SCHNEIDER ELECTRIC
- Schütz Typ 3-polig
- Kontaktkonfiguration NO x3
- Integrierte Hilfskontakte NO + NC
- Leitspannung 230V AC
- Max. Betriebsstrom 9A
- DIN, Schalttafeleinbau
- Schützreihe TeSys D
- Ausgang Schraubklemmen
- Arbeitstemperatur -25...55°C
- Breite 45mm
- Höhe 96mm
- Isolationsspannung 690V
- Angeschlossene Leistung 4kW
Schneider Electric LC1D09P7. Produktfarbe: Mehrfarbig, AC-Kontaktbewertung: 230 AC
Merkmale
AC-Kontaktbewertung
230 AC
Produktbeschreibung
Beschreibung
Schneider Electric LC1D09P7. Produktfarbe: Mehrfarbig, AC-Kontaktbewertung: 230 AC
Details
- Typ: LC1D09P7
- Kontaktart: 1 Schließer
- Montageart: Hutschiene
- Anschluss: Schraubklemme
- Schutzart: IP2X
- Min. Temperatur: -5
- Max. Temperatur: +60
- Breite: 45
- Höhe: 77
- Tiefe: 86
- Abm.: (B x H x T) 45 x 77 x 86 mm
- Inhalt: 1
- Produkt-Art: Schütz
Schneider Electric LC1D09P7 - Leistungsschuetz TeSys D 1 NC 3+1 NO 9 A 230 V - TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 230 V AC coil
Kontakt Aux Tesys Lc1d09p7 SCHNEIDER ELECTRIC 3389110348903 TRV_1162375
Baureihe TeSys TeSys Deca
Produktname TeSys D TeSys Deca
Produkt oder Komponententyp Schütz
Kurzbezeichnung des Geräts LC1D
Anwendung des Schützes Widerstandslast Motorsteuerung
Nutzungskategorie AC-4 AC-1 AC-3 AC-3e
Beschreibung der Pole 3P
Strommast Kontaktzusammensetzung 3 NO
Betriebsbemessungsspannung Ue Hauptstromkreis: <= 690 V AC 25 - 400 Hz
Hauptstromkreis: <= 300 V DC
Beschreibung
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 230 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. en nach GOST, BV, LROS (Lloyds register of shipping), DNV, CSA, RINA, CCC, UL, GL. Produktstandards gem.
Hauptmerkmale Merkmale Produktfarbe Mehrfarbig AC-Kontaktbewertung 230 AC
3-poliges TeSys D-Leistungschütz für Motoranwendungen bis 4kW bei 400V/AC3. 230V 50/60Hz AC-Spule, eingebaute Hilfskontakte 1S+1Ö, dank seines validierten S-Spiegelkontaktes in Sicherheitsanwendungen einsetzbar. Kompakte, DIN-Schienenmontage, dadurch hohe Zuverlässigkeit und Langlebigkeit, Schraubklemmen. Multi-Standard validiert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach) .
