Schneider Electric LC1D12E7, Mehrfarbig, 48 AC

Leistungsschütz, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 48V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 12 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 25 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 3 kW bei 220 - 230 V AC 50/60 Hz, 5,5 kW bei 380 - 400 V AC 50/60 Hz, 5,5 kW bei 415 - 440 V AC 50/60 Hz, 7,5 kW bei 660 - 690 V AC 50/60 Hz, 7.5 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 2 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 3 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor.

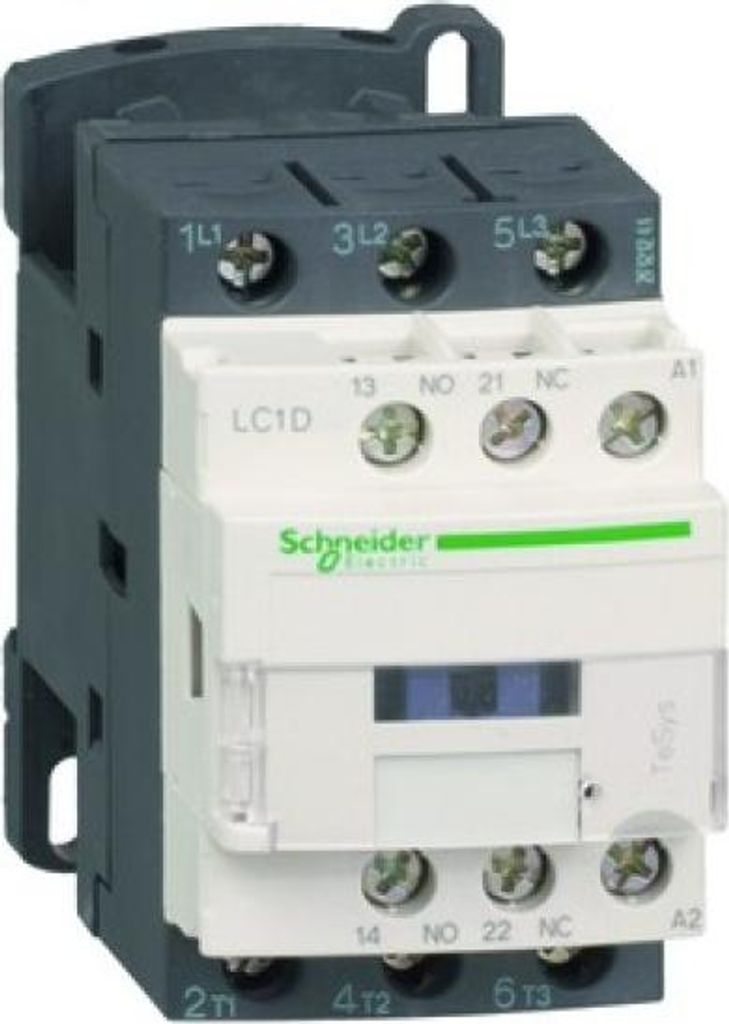

Schneider Electric Leistungsschütz LC1D12E7

Hersteller:Schneider Electric
Bezeichnung:Leistungsschütz 12A 48V 50/60Hz
Typ:LC1D12E7
Bemessungssteuerspeisespannung Us bei AC 50 Hz:48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:48 V
Spannungsart zur Betätigung:AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:12 A
Bemessungsbetriebsleistung bei AC-3, 400 V:5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:7,5 A
Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW
Geeignet für Reiheneinbau:nein
Anzahl der Hilfskontakte als Schließer:1
Anzahl der Hilfskontakte als Öffner:1
Anschlussart Hauptstromkreis:Schraubanschluss
Anzahl der Schließer als Hauptkontakte:3

Schneider Electric Leistungsschütz LC1D12E7: weitere Details

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 48 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,325 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. en nach LROS (Lloyds register of shipping), DNV, BV, RINA, GOST, GL, CSA, CCC, UL. Produktstandards gem.

Geliefert wird: Schneider Electric Leistungsschütz 12A 48V 50/60Hz LC1D12E7, Verpackungseinheit: 1 Stk., EAN: 3389110349191

Produktfarbe:

Mehrfarbig

AC-Kontaktbewertung:

48 AC

Schneider Electric LC1D12E7. Produktfarbe: Mehrfarbig, AC-Kontaktbewertung: 48 AC

APC Schneider 1 Stück - Schneider Electric Leistungsschütz 12A 48V 50/60Hz LC1D12E7 / 84646

3-poliges TeSys D-Leistungsschütz für Motoranwendungen bis 5,5kW bei 400V/AC3. 48V 50/60Hz AC-Spule, eingebaute Hilfskontakte 1S+1Ö, dank seines validierten S-Spiegelkontaktes in Sicherheitsanwendungen einsetzbar. Kompakte, DIN-Schienenmontage, dadurch hohe Zuverlässigkeit und Langlebigkeit, Schraubklemmen. Multi-Standard validiert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach) .
