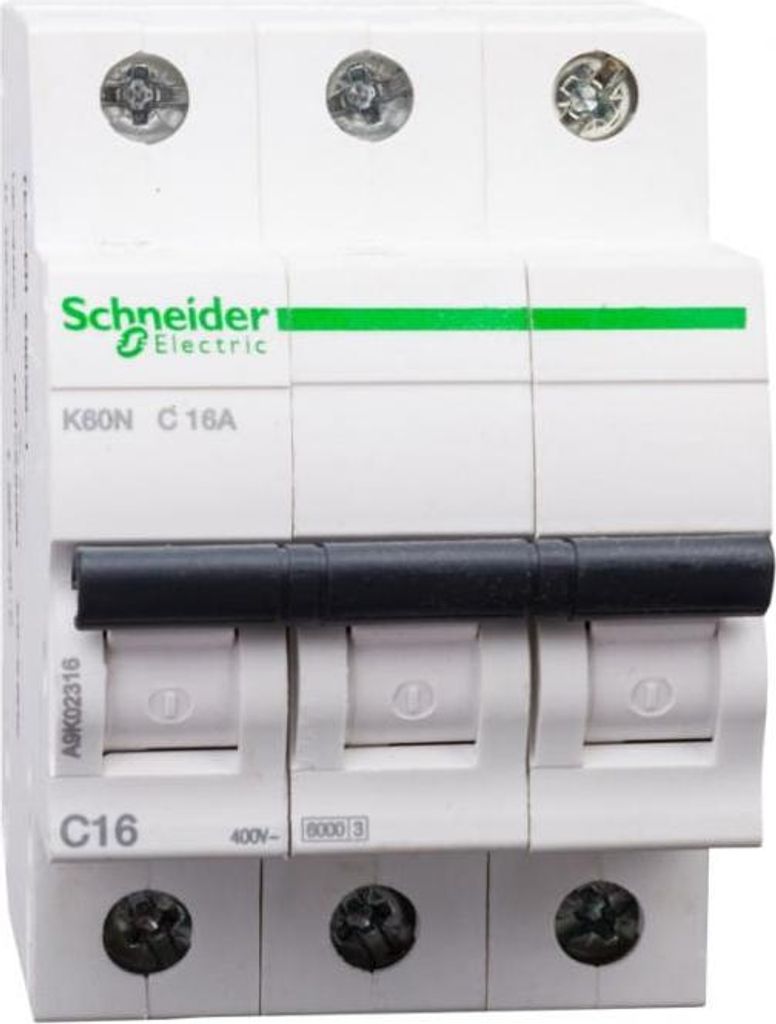

Überstromschalter 16A / 3P / C Charakteristik Leitungsschutzschalter K60N

Nennstrom:

16 A

Nennspannung:

230 V

Schutzschaltertyp:

Miniatur-Leistungsschalter

Typ:

Typ C

Schaltleistung:

6000 A

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

2

Produktfarbe:

Weiß

:

IEC 60947-2, IEC 60898-1

Betriebstemperatur:

-25 - 70 °C

Temperaturbereich bei Lagerung:

-25 - 85 °C

Breite:

54 mm

Tiefe:

70 mm

Höhe:

81 mm

Gewicht:

360 g

Konformitätsbescheinigungen:

RoHS

Leitungsschutzschalter K60N 3p, 16A, C Char, 6kA. Anw. der Leistungsschalter: Verteilung - Baureihe: Acti 9 - Produkt oder Komponententyp: Leistungsschalter - Kurzbezeichnung des Geräts: K60N - Netzwerktyp: AC - Technologie der Auslöseeinheit: thermomagnetisch - Unterbrechungskapazität: 6000 A Icn gemäß EN 60898-1 - 400 V AC 50/60 Hz, 6000 A Icn gemäß IEC 60898-1 - 400 V AC 50/60 Hz - Nutzungskategorie: Kategorie A gemäß EN 60947-2, Kategorie A gemäß IEC 60947-2 - Eignung für Isolation: ja gemäß EN 60947-2, ja gemäß IEC 60947-2.

Leitungsschutzschalter K60N-C16-3 C 16A 3-polig Schneider A9K02316

Grundmerkmale:

• Geräteanwendung: Verteilung
• Produktserie: Acti 9
• Produktname: Acti 9 K60
• Produkt oder Komponenten Modell: Leitungsschutzschalter
• Kurzbezeichnung des Geräts: K60N
• Beschreibung der Pole: 3P
• Anzahl von geschützten Polen: 3
• [In] Nennstrom: 16 A
• Netzwerkanschluss: Wechselstrom (AC)
• Technologie der Auslöseeinheit: Thermomagnetisch
• Charakteristik : C
• Ausschaltvermögen: 6000 A Icn entspricht EN/IEC 60898-1 - 400 V Wechselstrom (AC) 50/60 Hz
• Nutzungskategorie: Kategorie A entspricht IEC 60947-2
• Eignung für Isolation: ja entspricht EN/IEC 60898-1
• Normen: EN/IEC 60898-1
• Produkten: OVE, VDE
• Hinweis auf die Kontaktstellung: NO
• Betätigungsart: Hebel
• Lokale Signalisierung : Bez
• Montagevariante: Befestigt
• Montagevariante: Schiene DIN
• Kammschiene und Verteilerblock Kompatibilität: Unterseite, Doppelfunktionsklemme
• Raster: 9mm: 6

Abmessung:

• Höhe: 81 mm
• Breite: 54 mm
• Tiefe: 70 mm

Schneider A9K02316

Beschreibung:

Schneider Electric A9K02316 Leitungsschutzschalter 16A , 3 polig , C Charakteristik, 6kA

Eigenschaften:

• Absicherungs-TypÜberstromschalter
• Nennstrom16A
• Anzahl der Pole3
• CharakteristikC
• Kurzschlussfestigkeit6kA
• SerieK60N
• MontageDIN
• Querschnitt für Leitungsanschlüsse0.5...25mm2
• Mechanische Haltbarkeit20000 Zyklen

Lieferumfang:

• 1x Überstromschalter 16A / 3P / C

Leitungsschutzschalter K60N, 6kA (IEC/EN 60898-1). 3-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Doppelfunktionsklemme an der Geräteunterseite für getrennten Anschluss von Gabel-Phasenschiene und Leiter. Käfigklemme an der Geräteoberseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Farbton RAL 9003. Der K60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.

Leistungsschalter der Serie K60N, Teilenummer A9K02316, K60N-C16-3, 3-polig (dreipolig), 16 A, C-Charakteristik, 6 kA Kurzschlussfestigkeit, bietet Schutz vor Kurzschlüssen und Überlastungen. Dieser Leistungsschalter ist auf die Bedürfnisse von Wohngebäuden und ähnlichen Gebäuden zugeschnitten. Doppelte Bodenklemmen (Sammelschiene + Kabel). Crimpklemmen erhöhen die Verbindungszuverlässigkeit. Sprungkontakt – die Kontaktschließgeschwindigkeit ist unabhängig von der Geschwindigkeit des Gerätehebels.
