Eigenschaften - Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt- Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen- In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden- Die Kantenverrundung ist u- A- Als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref- T4/3.01 MSC.1/Circ.200 N/mm² (220 HB)- Stähle bis 700 N/mm² (- Bearbeitungsaufgaben:- Anfasen- Entgraten- Fräsen- Kantenbearbeitung- Kantenbearbeitung (Anfasen, Verrunden)- Antriebsarten:- Werkzeugmaschine- Bearbeitungszentren- Geradschleifer- Bestellhinweise:- Der Frässtift des EDGE Cutting System (ECS) kann bei Bedarf nachbestellt und ausgetauscht werden- Passender Frässtift: KSK 1603/6 EDGE (ALU) 45°- PFERD TOOLS EFFICIENCY:- PFERD TOOLS EFFICIENCY empfiehlt Frässtifte mit der Zahnung EDGE für langes ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit
Technische Daten:- RPM von, graues Gusseisen, weißes Gusseisen: 12000 r/min
- RPM von, gehärtete vergütete Stähle über 1.200 N/mm²: 12000 r/min
- RPM von, harte NE-Metalle: 5000 r/min
- RPM von, hochwarmfeste Werkstoffe: 5000 r/min
- RPM von, weiche NE-Metalle: 12000 r/min
- RPM von, Stähle bis 1.200 N/mm²: 12000 r/min
- RPM bis, graues Gusseisen, weißes Gusseisen: 18000 r/min
- RPM bis, gehärtete vergütete Stähle über 1.200 N/mm²: 15000 r/min
- RPM bis, harte NE-Metalle: 7000 r/min
- RPM bis, hochwarmfeste Werkstoffe: 9000 r/min
- RPM bis, weiche NE-Metalle: 18000 r/min
- RPM bis, Stähle bis 1.200 N/mm²: 18000 r/min
- Zahnung: EDGE
- Ø Kugellager: 10 mm
- Ø Hülse: 25 mm
- ø Außen metrisch: 16 mm
- Ø Schaft metrisch: 6 mm
- Winkel: 90 °
- Länge, Aufbau: 24 mm
- Länge, verzahnt: 1 mm
- Länge, Gesamt: 52 mm
- Anwendungsempfehlungen: Setzen Sie die Frässtifte im Gegenlauf ein. Um eine feine Oberfläche zu erzeugen, führen Sie sie abschließend im Gleichlauf über die Kante. / Setzen Sie Frässtifte mit der Zahnung EDGE möglichst auf dem Druckluft-Geradschleifer PG 3/210 mit der passenden Führungshülse EFH PG 3/210 von PFERD TOOLS ein. / Wenn der kleinste Bereich des Frässtiftdurchmessers zum Einsatz kommt, kann die empfohlene Drehzahl entsprechend erhöht werden.
- Antriebsarten: Werkzeugmaschine / Bearbeitungszentren / Geradschleifer
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen. In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden. Die Kantenverrundung ist u. a. als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198) .

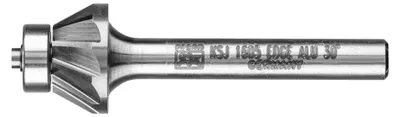

Kegelsenkförmiger Frässtift zum Erzeugen exakt definierter Fasen. Zum Anfasen von definierten 45°-Fasenwinkeln geeignet.

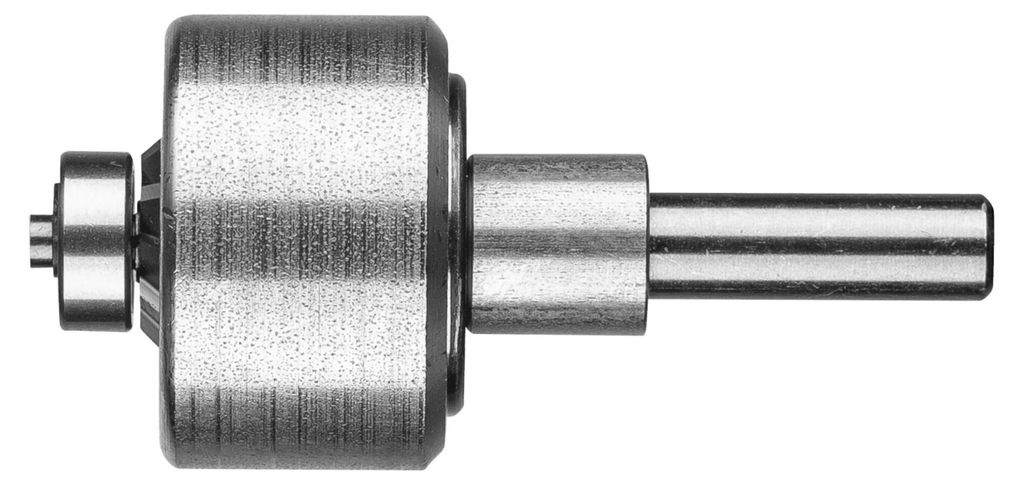

Das EDGE Cutting System besteht aus Frässtiften mit der Zahnung EDGE und einer speziellen Führungshülse. Das System kann auf jedem handelsüblichen Antrieb eingesetzt werden, um eine optimale Führung während leichter Entgratarbeiten zu erreichen. Die mit dem EDGE Cutting System (ECS) erzeugte Fasenbreite beträgt 1,2 mm (+/- 0,2 mm).
- Geeignet für Materialien:
- Stahl, Eisenguss, Nicht-eisenhaltiges Metall, Kupfer
- Schaftdurchmesser:
- 6 mm
- Länge (mm):
- 52 mm
- Durchmesser:
- 1,6 cm
- Menge pro Packung:
- 1 Stück(e)
- Für Materialien geeignet:
- Metall
- Produktfarbe:
- Silber
- Schaftdurchmesser:
- 6 mm
- Raddurchmesser:
- 1,6 cm
- Länge (mm):
- 5,2 cm
- Breite:
- 1 mm
- Menge pro Packung:
- 1 Stück(e)
- Menge pro Packung:
- 1 Stück(e)
- Kopfdurchmesser:
- 1,6 cm
Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt.Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen.In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden.Die Kantenverrundung ist u.a.als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref.T4/3.01 MSC.1/Circ.1198) .Kegelsenkförmiger Frässtift zum Erzeugen exakt definierter Fasen.Zum Anfasen von definierten 45°-Fasenwinkeln geeignet.Das EDGE Cutting System besteht aus Frässtiften mit der Zahnung EDGE und einer speziellen Führungshülse.Das System kann auf jedem handelsüblichen Antrieb eingesetzt werden, um eine Führung während leichter Entgratarbeiten zu erreichen.Die mit dem EDGE Cutting System (ECS) erzeugte Fasenbreite beträgt 1,2 mm (+/- 0,2 mm).Vorteile:Verbesserte Führbarkeit.Auf jedem handelsüblichen Geradschleifer einsetzbar.Frässtift auswechselbar.Besondere Konstruktion für präzise Führung.Sicher und komfortabel führbar.Erzeugen exakte Kantenformen in nur einem Arbeitsschritt.Dank exaktem Rundlauf ist schlagfreies Arbeiten ohne Rattermarken möglich.Bearbeitbare Materialien:Temperguss Schwarzer Temperguss (GTS, GJMB) | Messing | Bronze | Einsatzstähle | Gusseisen | Stahlguss | Kobaltbasislegierungen | Kupfer | Grau-/Sphäroguss (GG/GJL, GGG/GJS) | NE-Metall hart | Gehärtete, vergütete Stähle über 1.200 N/mm² ( 220 HB) | Stähle bis 700 N/mm² (< 220 HB) | Titan | Titanlegierungen | Werkzeugstähle | Weisser Temperguss (GTW, GJMW) | Zink
Kegelsenkförmiger Frässtift zum Erzeugen exakt definierter Fasen. Zum Senken und Anfasen von definierten 45°-Fasenwinkeln geeignet. Die mit dem EDGE Cutting System (ECS) erzeugte Fasenbreite beträgt 1,2 mm (+/- 0,2 mm).
