PAULIMOT Schnellwechsel-Stahlhalter-Set, System "Multifix", Größe A

Einsatzzweck

Mit einem Schnellwechsel-Stahlhalter können verschiedene Werkzeuge, z. B. Drehstähle oder Bohrstangen, für einen schnellen Wechsel eingespannt werden. Der Drehstahl wird dafür in den Stahlhalter gespannt und auf die richtige Höhe (Spindelmitte) ausgerichtet. Die eingestellte Höhe wird mit Hilfe einer Kontermutter gesichert. Dadurch ist beim nächsten Einsetzen des Stahlhalters der Drehstahl sofort wieder auf die Mitte eingestellt. Das lästige und zeitaufwändige Unterlegen der Drehmeißel zum Erreichen der richtigen Höhe entfällt.

Technischen Daten

• Wiederholgenauigkeit [mm]: 0,01
• Härtegrad Grundkörper [HRC]: 50
• Härtegrad Stahlhalter [HRC]: 40
• Empfohlene Oberschlittenbreite [mm]: 75 - 95
• Spannbare Drehstahlhöhe [mm]: 8 - 20
• Drehdurchmesser [mm]: 150 - 300
• Werkzeugmaterial Grundkörper: C45E-Stahl
• Werkzeugmaterial Stahlhalter: C45E-Stahl
• Oberfläche: geschliffen

Beschreibung

Sie benötigen bei jedem Drehstahlwechsel eine gefühlte Ewigkeit, bis Sie das Werkzeug wieder richtig eingestellt haben?Dann ist ein Stahlhalter-Schnellwechsel-System genau das Richtige für Sie!

Zeitersparnis
Üblicherweise sind für die Bearbeitung von verschiedenen Werkstücken auch diverse Werkzeuge notwendig. Das Werkzeug muss dafür jeweils auf die richtige Position eingestellt werden. Durch das Schnellwechselsystem "Multifix" entfallen solche lästigen Einstellarbeiten. Das System hilft Ihnen dabei, alle notwendigen Drehmeißel jederzeit einsatzbereit zu haben. Sie stellen einmal die gewünschte Höhe für Ihren Drehstahl ein und müssen später allenfalls noch etwas nachjustieren.

Anzahl notwendiger Stahlhalter
Am besten für jeden häufig genutzten Meißel einen separaten Stahlhalter.

Unsere Größenempfehlung

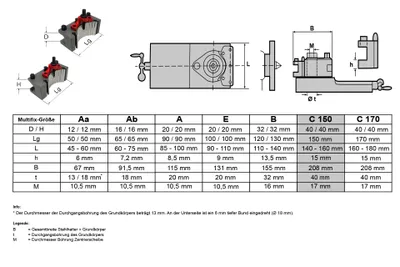

Bei uns erhalten Sie das Schnellwechselsystem in allen gängigen Größen (Aa, Ab, A, E ,B und C). Um die passende Systemgröße für Ihre Maschine zu finden, sind die Oberschlittenbreite (L) und das Maß "s" (= Höhe Oberkante des Oberschlittens bis Mitte Spindel) die wichtigsten Angaben. Die Größe A empfehlen wir bei einer Oberschlittenbreite von 75 bis 95 mm. Vergleichen Sie Ihr Maß mit den Angaben unserer Schnellwechselsysteme. In der Regel ist ein Abgleich der Oberschlittenbreite ausreichend. Bitte Sie uns, wenn Sie aufgrund von Besonderheiten bei Ihrer Drehbank nicht sicher sind, welche Größe Sie benötigen.

Bestimmung Ihrer Systemgröße
Falls Sie bereits ein Multifix-System besitzen, können Sie sehr schnell ablesen, um welche Größe es sich dabei handelt. Die Bezeichnung der Schnellwechsel-Halter besteht jeweils aus einer Buchstaben-Zahlen-Kombination. Der erste Buchstabe der Stahlhalter steht für die Systemgröße (hier: Größe A), der zweite für die Art des Halters (z. B. "D" = flacher Halter für Drehmeißel). Die erste Zahl (z. B. 20) gibt die maximale Drehstahlhöhe in mm an. An der zweiten Zahl (z. B. 90) kann die Länge des Halters abgelesen werden.

Lieferumfang

• 1 x Grundkörper
• 4 x Stahlhalter AD 2090
• 1 x Spannschlüssel
• 1 x Vierkantschlüssel
