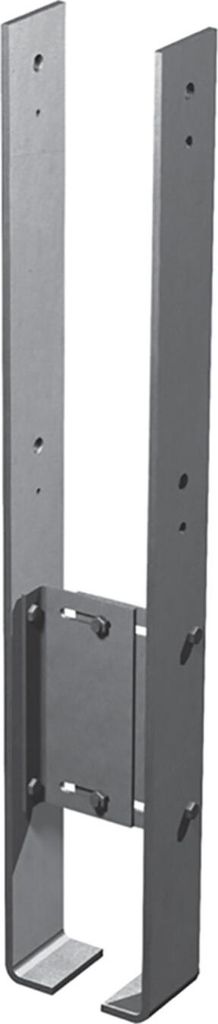

100 Stück Simpson Stützenfuß CMR SST (Stützenfüsse Pfostenanker zum) B: 100 mm

Einleitung Stützenfuß CMR und CMSEigenschaften - Rundum feuerverzinkt- Breitenverstellbar- Zum Einbetonieren- Aufnahme von Druck- und Zugkräften- Aufnahme von Momenten bei eingespannten Stützen- In alle Richtungen belastbar- ETA-07/0285Anwendung - Carports Technische Daten:

• Seitenverstellbar von: 115 mm
• Seitenverstellbar bis: 165 mm
• Materialstärke: 10 mm
• Breite Seitenplatte: 100 mm
• Höhe Seitenplatte: 600 mm
• Breite Fußwinkel: 60 mm
• Durchmesser Bolzenloch: 17 mm
• Durchmesser Schraubloch: 6,5 mm
• Höhe Seitenfuß: 300 mm
• Höhe Seitenverstellbereich: 250 mm
• Anzahl Bolzenloch: 4 St.
• Anzahl Schraubloch: 4 St.
• ETA-Bewertung: ETA-07/0285
• Leistungserklärung DoP: DE-DoP-e07/0285
• Werkstoff: Stahl
• Güte Werkstoff: S 235 JR
• Oberfläche: Feuerverzinkt
• Schichtdicke Oberfläche: 55 µm
• Befestigung: Beton
• Befestigung des Pfosten: Einpressdübel, Bolzen
• Anwendbare Materialien Auflager: Beton
• Material aufzulagerndes Bauteil: Holzwerkstoffe, Holz
• Vorteile: Seitenverstellbar

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Seitenverstellbar von: 115 mm
• Seitenverstellbar bis: 165 mm
• Materialstärke: 10 mm
• Breite Seitenplatte: 100 mm
• Höhe Seitenplatte: 600 mm
• Breite Fußwinkel: 60 mm
• Durchmesser Bolzenloch: 17 mm
• Durchmesser Schraubloch: 6,5 mm
• Höhe Seitenfuß: 300 mm
• Höhe Seitenverstellbereich: 250 mm
• Anzahl Bolzenloch: 4 St.
• Anzahl Schraubloch: 4 St.
• ETA-Bewertung: ETA-07/0285
• Leistungserklärung DoP: DE-DoP-e07/0285
• Werkstoff: Stahl
• Güte Werkstoff: S 235 JR
• Oberfläche: Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Seitenverstellbar von: 115 mm
  • Seitenverstellbar bis: 165 mm
  • Materialstärke: 10 mm
  • Breite Seitenplatte: 100 mm
  • Höhe Seitenplatte: 600 mm
  • Breite Fußwinkel: 60 mm
  • Durchmesser Bolzenloch: 17 mm
  • Durchmesser Schraubloch: 6,5 mm
  • Höhe Seitenfuß: 300 mm
  • Höhe Seitenverstellbereich: 250 mm
  • Anzahl Bolzenloch: 4 St.
  • Anzahl Schraubloch: 4 St.
  • ETA-Bewertung: ETA-07/0285
  • Leistungserklärung DoP: DE-DoP-e07/0285
  • Werkstoff: Stahl
  • Güte Werkstoff: S 235 JR
  • Oberfläche: Feuerverzinkt
  • Schichtdicke Oberfläche: 55 µm
  • Befestigung: Beton
  • Befestigung des Pfosten: Einpressdübel, Bolzen
  • Anwendbare Materialien Auflager: Beton
  • Material aufzulagerndes Bauteil: Holzwerkstoffe, Holz
  • Vorteile: Seitenverstellbar


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Stützenfüße CMR und CMS

ETA-07/0285

Technische Daten:
B: 100 mm
A: 115-165 mm
D: 250 mm
C: 600 mm
E: 300 mm
Lager: E/D/E
SST-Nr.: CMR
Gewicht: 20 kg

Art.-Nummer: DVE5701953902506

Stützenfüße CMR und CMS

ETA-07/0285

.

SST-Nr.	CMR
A	115–165	mm
B	100	mm
C	600	mm
D	250	mm
E	300	mm

Stützenfüße CMR und CMS

ETA-07/0285

---

weitere Info's:

• Typ: CMR
• A: 115165 mm
• B: 100 mm
• C: 600 mm
• D: 250 mm
• E: 300 mm
• Marke: Simpson Strong-Tie

Stützenfüße CMR und CMS

ETA-07/0285

---

weitere Info's:

• Typ: CMR
• A: 115165 mm
• B: 100 mm
• C: 600 mm
• D: 250 mm
• E: 300 mm
• Marke: Simpson Strong-Tie

Simpson Stützenfuß CMR Der Simpson Strong-Tie CMR Stützenfuß ist eine vielseitige und robuste Lösung für die Befestigung von Holzstützen im Außenbereich. Er ermöglicht eine stufenlose Anpassung an verschiedene Stützenbreiten und nimmt Kräfte sowie Momente in beide Achsrichtungen auf. Ideal für Konstruktionen wie Carports, bei denen keine zusätzlichen Aussteifungen gewünscht sind. Stufenlos verstellbar für Holzbreiten von 115 mm bis 165 mm Geeignet für Außenanwendungen dank feuerverzinkter Oberfläche (ca. Die Montage erfolgt mit M16 Bolzen und speziellen Dübeln wie dem BULLDOG Typ C2 Ø75mm. Die hohe Tragfähigkeit und die ETA-Zulassung machen ihn zu einer zuverlässigen Wahl für professionelle Holzbauprojekte.

SST Stützenfuß CMR Einheit: 1 Stück

Stützenfüße CMR und CMS ETA-07/0285
