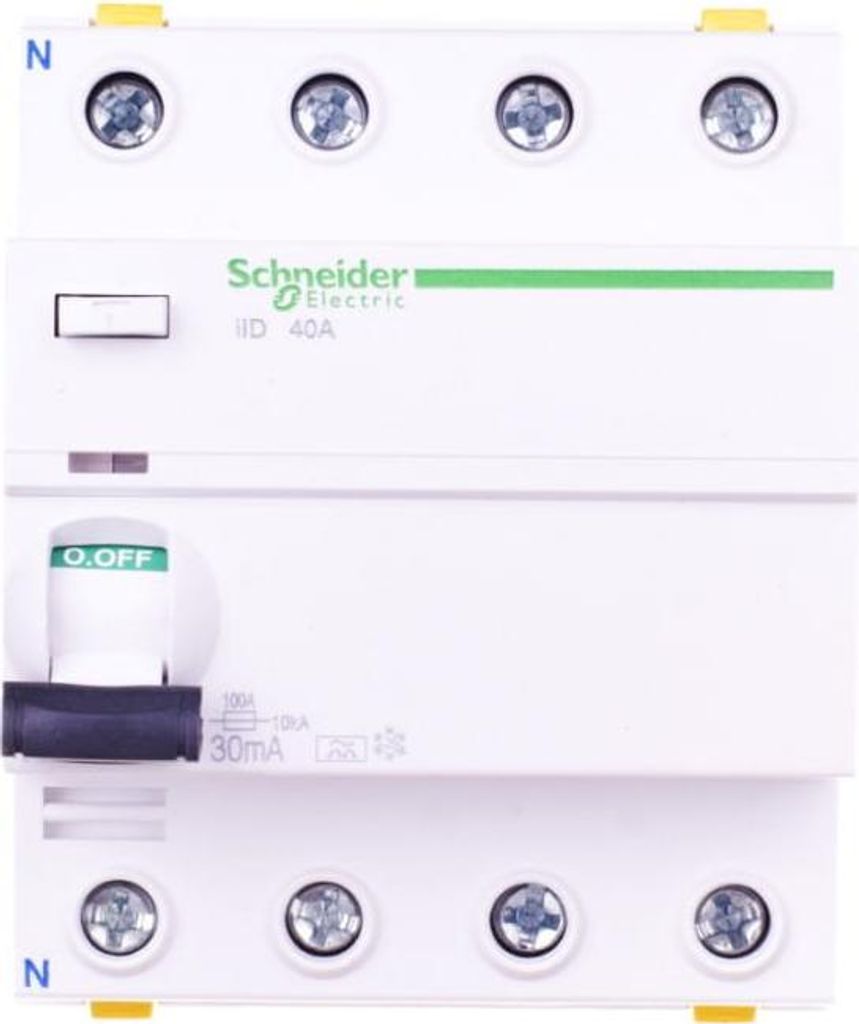

Schneider Electric A9Z21440, Weiß, -40 - 85 °C, 72 mm, 91 mm, 73 mm, 370 g

• Produktserie Acti 9
• Produktname Acti 9 iID
• Produkt oder Komponententyp Fehlerstrom Schutzschalter (RCCB)
• Kurzbezeichnung des Geräts IID
• Beschreibung der Pole 4P
• Neutralposition LEFT
• [In] Nennstrom 40 A
• Netzwerkanschluss Wechselstrom (AC)
• Erdschlussempfindlichkeit 30 mA
• Erdschlussschutz-Zeitverzöger Unverzögert
• Erdschluss-Schutzklasse Typ A

• Netzwerkfrequenz 50/60 Hz
• [Ue] Betriebsbemessungsspannung 380...415 V Wechselstrom (AC) 50/60 Hz
• Nennunterbr.- u. Auslös.-Kap. Idm 1500 A
• Im 1500 A
• Nennunterbr.- u. Auslös.-Kap 10 kA
• Nennisolationsspannung [Ui] 500 V Wechselstrom (AC) 50/60 Hz
• Bemessungsstossspannungsfestigkeit [Uimp] 6 kV
• Hinweis auf die Kontaktstellung Ja
• Betätigungsart Kippschalter
• Montagevariante Riegel
• Montagevariante Schiene DIN
• Raster: 9mm 8
• Höhe 91 mm
• Breite 72 mm
• Tiefe 73 mm
• Produktgewicht 0,37 kg
• Farbe weiß
• Mechanische Lebensdauer 20000 Zyklen
• Elektrische Lebensdauer AC-1: 15000 Zyklen
• Beschreibung der Verriegelungsoptionen Sperrvorrichtung
• Anschlüsse - Klemmen Doppelklemme Vorderseite1…35 mm² Befestigt
• Doppelklemme Vorderseite1…25 mm² flexibel
• Doppelklemme Vorderseite1…25 mm² flexibel mit Kern
• Doppelklemme hinten1…25 mm² Befestigt
• Doppelklemme hinten1…16 mm² flexibel
• Doppelklemme hinten1…16 mm² flexibel mit Kern
• Drahtabisolierungslänge 14 mm für oben oder unten Verbindung
• Anzugsmoment 3,5 N.m oben oder unten

• Normen EN/IEC 61008-1
• Schutzart IP IP20 entspricht IEC 60529
• IP40 (modulares Gehäuse) entspricht IEC 60529
• Verschmutzungsgrad 3
• Elektromagnetische Verträglichkeit 8/20 µs Impuls-Störfestigkeit, 250 A entspricht EN/IEC 61008-1
• Umgebungstemperatur bei Betrieb -25…60 °C
• Umgebungstemperatur bei Lagerung -40…85 °C

• REACh-Verordnung REACh Deklaration
• EU-RoHS-Richtlinie Konform
• Quecksilberfrei Ja
• Informationen zu RoHS-Ausnahmen Ja
• RoHS-Richtlinie für China RoHS-Erklärung für China
• Produkt unterliegt nicht der RoHS-Richtlinie China. Erklärung der Substanzen zu Ihrer Information.
• Umweltproduktdeklaration Produktumweltprofil
• Rundheit der betreffenden Profile Es sind keine besonderen Recyclingverfahren erforderlich
• WEEE Das Produkt muss in Übereinstimmung mit den Abfallvorschriften der Europäischen Union entsorgt werden und darf nicht mit dem normalen Abfall entsorgt werden.

• Schneider A9Z21440

Schneider Electric FI-Schalter A9Z21440

Hersteller:Schneider Electric
Bezeichnung:FI-Schalter 4P 40A 30mA Typ A
Typ:A9Z21440
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:40 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Verlustleistung:3,8 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:nein
Kurzschlussfestigkeit (Icw):10 kA
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50/60 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:44 mm
Umgebungstemperatur während des Betriebs:-25..60 °C
Verschmutzungsgrad:3
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Schneider Electric FI-Schalter A9Z21440: weitere Details

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric FI-Schalter 4P 40A 30mA Typ A A9Z21440, Verpackungseinheit: 1 Stk., EAN: 3606480443206

Fehlerstrom-Schutzschalter iID, 4p, 40A, 30mA, Typ A. Produkt oder Komponententyp: Erdschlussschutz - Kurzbezeichnung des Geräts: iID - Beschreibung der Pole: 4P - Neutralposition: links - Netzwerktyp: AC - Nennunterbr.- u. Auslös.-Kap.: 1500 A gemäß EN 61008-1, 1500 A gemäß IEC 61008-1. Ihr Nutzen: Höchste Leistungsfähigkeit für Sie - Die neuen Referenzgeräte für Fehlerstromleistungsschalter in der Endverteilung, - Erhöhte Betriebskontinuität mit VisiTrip, - Erhöhte elektrische Immunität mit dem Si-Typ (superimmun), - Einfache Auswahl mit sinnvollen Teilenummern, - Leichte Installation mit schnellen, ergonomischen & sicheren IP20B-Terminalshuttern & robusten Verbindungen (das Doppelte des standardmäßigen Anziehdrehmoments), - Umweltfreundlich dank zu 100% wiederverwertbarer & wiederherstellbarer Materialien. Anwendungen: Schutz in allen industriellen und gewerblichen Gebäuden vor: - Tödlichen Stromschlägen (gemäß der Installationsnorm IEC 60364 sowie den nationalen Normen)

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden.

Hinweis: Die Installation darf nur durch Fachpersonal durchgeführt werden!

Merkmale

• VISI-SAFE - für einen sicheren Betrieb und sichere Wartungsarbeiten
• Isolierung der Schutzklasse 2 - anhaltende Sicherheit für Bediener und nicht qualifizierte Mitarbeiter
• 30-mA-Empfindlichkeit - zusätzlicher Schutz vor direktem Kontakt (gemäß IEC 60364)
• geeignet für die Isolierung gemäß der Industrienorm IEC/EN 60947-2
• Betriebsspannung: bis zu 400 V Wechselspannung, Isolationsspannung: 500 V

Technische Daten

Typ: Acti 9 ilD
Anzahl Pole: 4
Nennstrom: 40 A
Erdschlussempfindlichkeit: 30 mA
Neutralposition: links
Auslösecharakteristik: unverzögert
Fehlerstromart: Typ A
Bemessungsstoßspannungsfestigkeit: 6 kV
Kurzschluss-Strom: 10 kA
Montageart: DIN-Schiene
Norm: EN/IEC 61008-1
Schutzart: IP20
Verschmutzungsgrad: 3
H x B x T: 91 x 72 x 73 mm
Gewicht: 370 g

---

Art.-Nummer: 95762-3606480443206

EAN: 3606480443206



CN: 85363030
Frequenz [Hz]: 50
Empfindlichkeit: A
Länge: 100
EAN: 3606480443206
Einbautiefe [mm]: 70
Herstellerindex: A9Z21440
Polzahl: 4
Möglichkeit der Zusatzausrüstung: Ja
Nennspannung [V]: 415
Selektiver Schutz: Nein Stoßstromfestigkeit [kA]: 0,2500; PKWiU: 27.12.23.0; Nennstrom [A]: 40; Serie: Acti9; Schutzart (IP): IP20; Breite:
85 Breite in Modulanzahl:
8 Gewicht:
0,3900 Gehäuseabmessungen (nach DIN 43880):
8 Höhe:
75 Kurzzeitverzögerung:
Nein Bemessungsschaltleistung [kA]:
1,5000 Bemessungsdifferenzstrom [A]:
0,0300

Anzahl der Pole:

4

Produktfarbe:

Weiß

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

72 mm

Tiefe:

91 mm

Höhe:

73 mm

Gewicht:

370 g

Konformitätsbescheinigungen:

RoHS

Schneider Electric A9Z21440. Produktfarbe: Weiß. Breite: 72 mm, Tiefe: 91 mm, Höhe: 73 mm

Fehlerstromschutzschalter für den Personenschutz im Haushalt sowie Doppel Anschlussklemmen oben und unten für getrennten Anschluss von Steg-Phasenschienen und Kabel. Fernauslöser und Hilfsschalter können linksseitig am FI-Schutzschalter werkzeuglos montiert werden. Mitfahrende Isolationsabdeckungen bieten einen hohen Berührungsschutz. Einfachste Montage und Demontage des FI-Schutzschalters durch die werkzeuglose und frontseitige Handhabung des Fixierungselementes. Die Entnahme des einzelnen Gerätes aus dem verschienten Geräteverbund ist möglich. Großer Kennzeichnungsbereich für Klebeetiketten mit Stoßkante zur gleichmäßigen Ausrichtung. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schalthebel. Mit Sprungschaltung für verschleißarmes Schalten der Kontakte, z.B. beim Aufschalten auf eine Last. Technische Daten: - Bemessungstrom: 40 A - Bemessungsfehlerstrom: 30 mA - Bemessungsspannung: 230 V - Polzahl: 4-polig - Schutzart: IP20 - Breite in Teilungseinheiten: 4 TE

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI-Schalter 4P 40A 30mA Typ A A9Z21440 Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 6kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 0,25kA, Frequenz 50/60 Hz, Zusatzeinrichtungen möglich, Mit Verriegelungsvorrichtung, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 50mm, Umgebungstemperatur während des Betriebs 25 ... 60°C, Verschmutzungsgrad 3, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (>= 100mA, <= 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der
