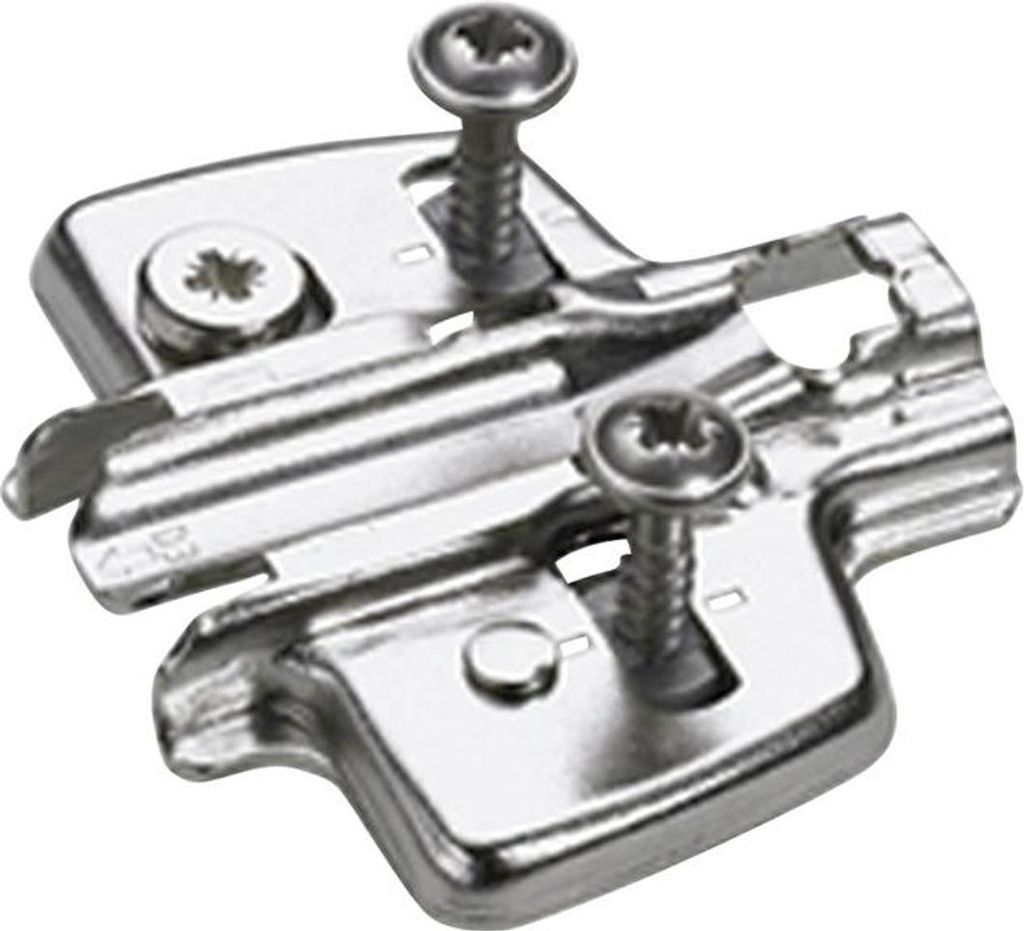

Hettich Anschraub-Kreuzmontage platte D 5 mm

Einleitung Kreuzmontageplatte mit Direkt-Höhenverstellung, Hettich Direkt mit Pilotzapfen und SpezialschraubenEigenschaften - Kreuzmontageplatte mit Direkt-Höhenverstellung- Für Sensys und Intermat- Qualitätseinstufung nach EN 15570, Level 2- Für Lochreihe 37 x 32 mm- Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)- Distanz 0.0 mm- Verstellbereich + 2 mm / - 2 mm- Halb vorliegende Türen ab 15 mm Seitendicke- Stahl vernickeltAnwendung - Möbel Technische Daten:

• Ausführung Höhenverstellung: Mit Exzenter-Höhenverstellung
• Bohrdurchmesser: 5 mm
• Bohrtiefe: 7,5 mm
• Distanz: 5 mm
• Höhenverstellung: +/- 2 mm
• Lochabstand: 32 mm
• Oberfläche: Vernickelt
• Basis: Kreuzmontageplatte
• Anschlagart: Für halb vorliegende Türen
• Seitenwandstärke: 15 mm
• Seitenwandstärke min.: 15 mm
• Lochreihenabstand: 32 mm
• Qualitätseinstufung: EN 15570, Level 2
• Ausführung: Mit Pilotzapfen und Spezialschrauben, zum Anschrauben
• Werkstoff: Stahl

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Kreuzmontageplatte System 8099

- Für Bohrungen¸ 5 x 7,5 mm
- Lochabstand 32 mm
- Halb vorliegende Tür ab 15 mm Seitendicke
- Exzenter-Höhenverstellung ± 2 mm
- Stahl vernickelt

Technische Daten:
Distanz: 5,0 mm
Gewicht: 36 g

Art.-Nummer: DVE4023149126987

• Patentierte Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezia

Weitere technische Eigenschaften:

• Oberfläche: vernickelt

Kreuzmontageplatte System 8099

● Für Bohrungen ø 5 x 7,5 mm
● Lochabstand 32 mm
● Halb vorliegende Tür ab 15 mm Seitendicke
● Exzenter-Höhenverstellung ± 2 mm
● Stahl vernickelt

---

weitere Info's:

• Distanz: 5,0 mm
• Marke: Hettich

Kreuzmontageplatte System 8099

● Für Bohrungen ø 5 x 7,5 mm
● Lochabstand 32 mm
● Halb vorliegende Tür ab 15 mm Seitendicke
● Exzenter-Höhenverstellung ± 2 mm
● Stahl vernickelt

---

weitere Info's:

• Distanz: 5,0 mm
• Marke: Hettich

Patentierte Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und SpeziaMerkmale Distanz: D=5,0 mm Oberfläche: vernickelt Befestigungsart: Hettich Direkt mit Pilotzapfen und Spezialschrauben Höhenverstellung: Direkt-Höhenverstellung mm Lochabstand: 32 mm Marke: HETTICH Material: Stahl Befestigungsbohrung: Ø 5 x 7,5 mm

Kreuzmontageplatte mit Direkt-Höhenverstellung · für Sensys- und Intermat-Scharniere · Lochreihe 37 x 32 mm

Hettich Kmpl S8099c Hd Lr37 D5 Kreuzmontageplatte Serie 8099c Lochreihe 37/32mm, Distanz 5mm 9075068

9075068 Anschraub-Kreuz montageplatte D 5 mm Einheit: 1 Stück

Patentierte Kreuzmontageplatte 'Hettich Direkt' mit Pilotzapfen und Spezia
