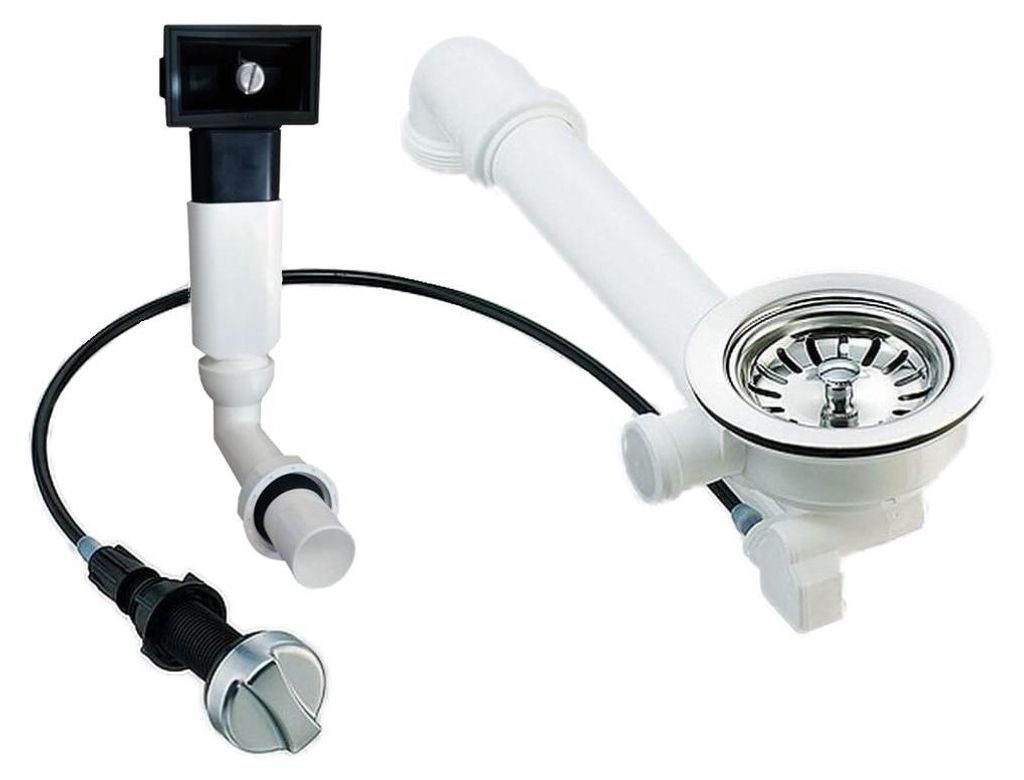

Küchenspülen Ablauf-Set - Drehexcenter 3 1/2 Zoll / 114 mm, Siebkorbventil, Raumsparbogen und rechteckiger Überlauf für Edelstahl-Spülen von Blanco Rieber Teka

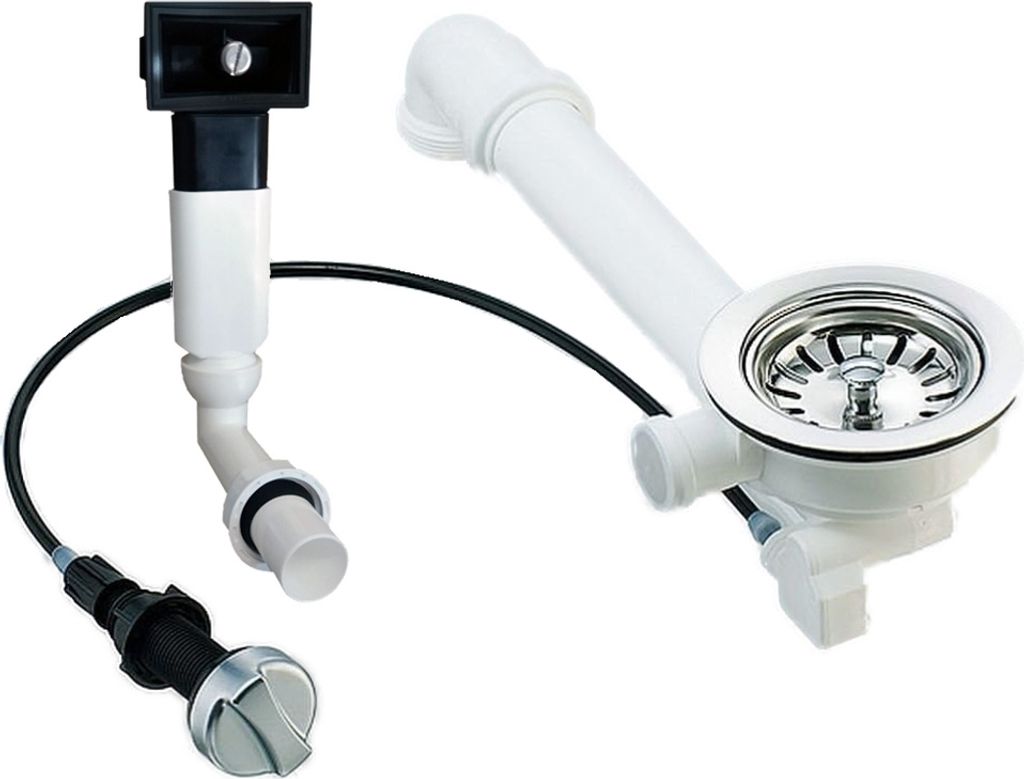

Raumspar-Ablauf-Set: Siebkorb-Excenterventil 114 mm (3 1/2 Zoll Drehexcenter) + Überlauf für Küchenspülen mit rechteckigem Überlaufloch/Überlaufgitter im Becken

Geeignet für alle gängigen Spülenarten aller Hersteller wie Blanco, Franke, Schock, Pyramis, Villeroy & Boch, IKEA usw., bei einer Materialstärke der Küchenspüle bis max. 15 mm.

Technische Daten / Anschlüsse (siehe Skizzen):

• Ablauf seitlich, Steckverbindung
• Überlaufeingang seitlich G 1 Zoll
• Raumschaffer / Raumsparrohr DN40 x G 1 1/2 Zoll, kürzbar
• Hohlraumschraube M12 x 1,5 x 25 mm
• Durchmesser Drehexcenterelement 34 mm
• Durchmesser Siebkorbeinsatz 114 mm
• Überlaufrohr Außen-Durchmesser 25 mm, kürzbar

Lieferumfang:

• Drehexzenter-Ventil 3,5 Zoll / Durchmesser 114 mm, mit einem 1 Zoll Steckverbindung für den Überlauf
• 1 Siebkörbchen herausnehmbar, Durchmesser ca. 81 mm (Standard 3,5 Zoll)
• Exzenter-Bedienelement mit Bowdenzug ca. 50 cm
• Ventil-Drehknopf/Bedienknopf
• Hohlschraube ca. 25 mm mit Schraub- und Montagehilfen
• Dichtungen für Ventil und alle Rohrverbindungen
• Raumsparer / Ablauf-Rohr (100-280 mm) beliebig kürzbar, da einseitig gesteckt
• 90° Bogen und Verbinder, beliebig kürzbar, da gesteckt
• Überlauf-Winkel-Rohr flach mit Befestigungsschraube. Außenmaß ca. 41 mm x 17 mm und 60 mm lang
• Überlauf-Dichtung R480 rechteckig. Außenmaß 64 x 39 mm / Innenmaß 52 x 26 mm - 5 mm dick
• Überlauf-Anschluss-Winkelrohr mit Kugelgelenk

Das Siebkorbventil 3 1/2" wird mit einem Dreh-Mechanismus über Exzenter-Drehknopf geöffnet bzw. geschlossen.
Mit dem nach Bedarf kürzbarem Rohr ( Raumschaffer ) wird viel Platz im Unterschrank gespart, da es direkt unter dem Becken bis zum Abfluss geführt wird.
Der Überlauf schützt vor dem Überlaufen des Beckes und leitet das Wasser sicher in den Ablauf ein.
