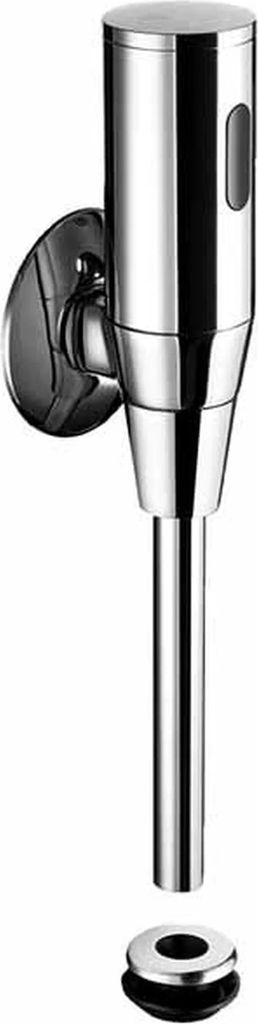

Infrarot-Aufputz-Urinal-Druckspüler SCHELLTRONIC, DN 15
Hersteller-Nr.: 01 113 06 99
Batteriebetrieb. Parametrierbar über SCHELL Single Control SSC.
LIEFERUMFANG
- Aufputz-Urinal-Druckspüler
- Infrarot-Sensor-Elektronik, programmierbar
- Magnetventil 6 V mit Vorfilter
- Vorabsperrung
- 4x AAA Alkalibatterien 1,5 V
- Urinal-Innenverbinder
- Schubrosette Ø 80 mm
- Spülrohr Ø 18 mm x 193 mm
TECHNISCHE DATEN
Einstellmöglichkeiten über SSC
- Sensor-Reichweite (kurz / mittel / lang)
- Spülzeit (1 - 15 s)
- Stagnationsspülung (Aus / 5 - 600 s, alle 1 - 240 h nach letzter Spülung / alle 1 - 240 h)
- Vorspülung (Aus / 1 s , Sperrzeit 5 - 60 min nach letzter Spülung)
- Automatischer Stadionbetrieb (Aus / 1s pro Nutzer, Hauptspülung nach 20 - 60 s nach letzter Nutzung)
- Geruchsverschluss-Spülung (Aus / 1 - 240 h nach letzter Spülung)
- Energiesparmodus (Aus / 1 - 254 h nach letzter Nutzung)
Einstellmöglichkeiten über Nahreflex
- Sensor-Reichweite (kurz / mittel / lang)
- Stagnationsspülung (Aus / 30 s, alle 24 h nach letzter Spülung / alle 24 h)
- Vorspülung (Aus / 1 s)
- Automatischer Stadionbetrieb (Aus / 1s pro Nutzer)
- Geruchsverschluss-Spülung (Aus / Ein)
- Spülzeit (1 - 15 s)
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Spülstrom: 0,3 l/s, nach DIN EN 12541
Werkstoff: wasserführende Teile Messing konform TrinkwV
Oberfläche: chrom
Anschluss: DN 15 G 1/2 AG
Abgang: Innenverbinder Ø 43 mm (Spülrohr Ø 18 mm)
Geräuschklasse: II, bei 100% Durchfluss
Eigenschaften - Parametrierbar über SSC- Bestehend aus Aufputz Infrarot-Urinal-Spülarmatur mit Vorabsperrung- Elektronikmodul programmierbar- Batteriefach in Armatur integriert- 4x AAA Alkalibatterien- 6 V Magnetventil in Kartuschentechnik mit integriertem Vorfilter- Innen-Anschlussverbinder- Spülrohr 15 x 300 mm- Fließdruck 1-5 bar- Spülstrom 0,3 l/s nach DIN EN 12541- Einstellbar über Nahreflex: Spülzeit 1-15 s einstellbar- Sensor-Reichweite kurz- Mittel- Lang- Stagnationsspülung Aus- Ein 30 s alle 24 h nach letzter Spülung/alle 24 h- Vorspülung Aus- Ein 1 s- Automatischer Stadionbetrieb Aus- Ein- Geruchsverschluss-Spülung Aus- Einstellmöglichkeit mit Software: Spülzeit: 1-15 s einstellbar- Stagnationsspülung 24 h nach letzter Nutzung/alle 24 h (einstellbar 1-240 h)- Spüldauer 30 s (einstellbar 5-600 s)- Vorspülung 1 s (einstellbar 5-60 min nach letzter Nutzung)- Automatisches Stadionprogramm 1 s/Nutzer (einstellbar 20-60 s nach letzter Nutzung)- Energiesparmodus aktiv nach 1 h (Einstellbereich: Aus- 1-254 h)- Wasserführende Teile Messing konform TrinkwV- Geräuschklasse II (DIN 4109)- Prüfzeichen PA-IX 8952/II- WELL A PUBLIC
Technische Daten:- Ausführung: Wandanbau
- Farbe: Chrom
- Art der Steuerung: Infrarot
- Art der Spannungsversorgung: Batterie
- Mit Trafo: Nein
- Anschlussspannung: 6
- Max. Durchsatzkapazität (300 kPa): 0,3
- Automatischer Spülzyklus: Ja
- Einschaltzeit: 1 - 15
- Frequenz Spülzyklus: 1 - 240
- Anschluss Vorlauf: Außengewinde
- Anschlussmaß Zufuhr: 1/2 Zoll
- Höhe: 327 mm
- Wandabstand: 50 mm
- Einbautiefe: 12 mm
- Verlängerungsset : Ja
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
SCHELL Infrarot Urinal Spüler 1/2", SCHELLTRONIC DN15 mit Magnetventil
Hohe Hygienestandards zu erfüllen, ist mit der Vorwand-Lösung SCHELLTRONIC leichter denn je. Denn ohne weitere Umbaumaßnahmen lässt sich eine alte manuelle Armatur gegen die Infrarotgesteuerte Urinal-Spülarmatur austauschen. Die zuverlässige Infrarotsensorik sorgt dafür, dass die Spülung berührungslos ausgelöst wird.
Die Einstellung der gewünschten Spülmenge ist denkbar einfach. Sollte ein Batterietausch anstehen, blinkt die LED gut sichtbar im Sensorfenster. Der Batteriewechsel erfolgt schnell und einfach. Damit während der Servicearbeiten andere Urinale weiter benutzbar bleiben, gibt es eine Vorabsperrung.
Die SCHELLTRONIC besteht aus einem robusten Gehäuse aus Messing und verfügt über eine integrierte Stagnationsspülung. Diese sorgt 24 Stunden nach der letzten Auslösung für eine automatische Spülung.
Lieferumfang:
- Aufputz Infrarot-Urinal-Spülarmatur mit Vorabsperrung
- Elektronikmodul programmierbar
- Batteriefach in Armatur integriert
- 4 x AAA Alkalibatterien
- 6 V Magnetventil in Kartuschentechnik mit integriertem Vorfilter
- Spülrohr Ø 18 x 200 mm
- Innen-Anschlussverbinder
Einsatzbereich / Technische Daten:
- Fließdruck: 1 - 5 bar
- Spülstrom: 0,3 l/s nach DIN EN 12541
- Einstellbar über Nahreflex
- Spülzeit: 1 - 15 s einstellbar
- Sensor-Reichweite: kurz, mittel, lang
- Einstellmöglichkeit mit eSCHELL Software SSC
- Stagnationsspülung 24 h nach letzter Nutzung / alle 24 h (einstellbar 1-240 h) Spülzeit: 30s (einstellbar 5-600s)
- Vorspülung: 1s (einstellbar 5 - 60 min nach letzter Nutzung)
- Automatisches Stadionprogramm 1 s/Nutzer (einstellbar 20 - 60 s nach letzter Nutzung)
- Geruchverschluss-Spülung: Aus, Ein (einstellbar 1 - 240 h nach letzter Nutzung)
- Energiesparmodus: Aktiv nach 1 h (Einstellbereich: Aus, 1 - 254 h)
Details:
- Werkstoff: Wasserführende Teile Messing konform TrinkwV
- Prüfzeichen: PA-IX 8952/II, WELL A Public
- Geräuschklasse: II (DIN 4109)
- Oberfläche: chrom
- Gewicht: 1.24 kg/St.
- Verpackungseinheit: 1
- Dimension: DN 15 G 1/2 AG
Der Schelltronic DN 15 G 1/2 AG mit WELL- Klassifizierung (6 Sterne) besticht also im berührungslosem Betrieb und erfüllt dadurch hohe hygiene Anforderungen.
Der Schelltronic ist Batteriebetrieben und enorm sparsam. Ein weiteres Merkmal ist der Einsatz robuster Materialien in einem attraktivesn Design.
Entdecken Sie die SCHELL Infrarot-Urinal-Spülarmatur SCHELLTRONIC, die perfekte Lösung für eine moderne und effiziente Wasser- und Energiespartechnik in öffentlichen und gewerblichen Sanitäranlagen.. Diese Aufputz Urinal Infrarot Armatur bietet:. - Touchless Bedienung dank fortschrittlicher IR-Sensor-Elektronik. - Programmierbarkeit über SWS/SSC oder Nahreflex. - Inklusive vier AA Alkalibatterien, die für einen zuverlässigen Batteriebetrieb sorgen. - Hochwertiges Material aus Messing mit eleganter, verchromter Oberfläche. - Wachsamkeit: Spart bis zu 30% Wasser und Energie. Technische Details:. - Anschluss: DN 15 (1/2“) AG. - Spülrohr: ø 18 x 193 mm. - Berührungsfreier Spülstrom von 0,3 l/s. - Fließdruck von 1-5 bar und maximaler Ruhedruck von 8 bar. - Inklusive Urinal-Innenverbinder mit einem Durchmesser von 43 mm. Mit der SCHELL Infrarot-Urinal-Spülarmatur SCHELLTRONIC profitieren Sie von modernster Technologie und effizientem Wasserverbrauch – ideal für jeden modernen Sanitärbereich.
Schell Infrarot-Druckspüler Einstellmöglichkeiten über SSC Einstellmöglichkeiten über Nahreflex Fließdruck: 1,0 - 5,0 bar Max. Ruhedruck: 8 bar Spülstrom: 0,3 l/s, nach DIN EN 12541 Werkstoff: wasserführende Teile Messing konform TrinkwV Oberfläche: chrom Anschluss: DN 15 G 1/2 AG Abgang: Innenverbinder Ø 43 mm (Spülrohr Ø 18 mm) Geräuschklasse: II, bei 100% Durchfluss Lieferumfang Im Lieferumfang ist 1 Infrarot-Druckspüler enthalten
zur Aufputzmontage für Batteriebetrieb, mit Vorabsperrung, 6 V Magnetventil in Kartuschentechnik mit Vorfilter, inkl. 9 V Alkaline-Batterie, Spülrohr 18 x 200 mm, Innen-Anschlussverbinder, Prüfzeichen PA-IX 8952/II, Fließdruck 0,5-5 bar, Spülstrom: 0,3 l/s nach DIN EN 12541, Spülzeit 2-15 s, Stagnationsspülung alle 24 h nach letzter Spülung, Gehäuse komplett aus Messing, Geräuschklasse II (DIN 4109)
zur Aufputzmontage für Batteriebetrieb · mit Vorabsperrung · 6 V Magnetventil in Kartuschentechnik mit Vorfilter · inkl. 9 V Alkaline-Batterie · Spülrohr 18 x 200 mm · Innen-Anschlussverbinder · Prüfzeichen PA-IX 8952/II · Fließdruck 0,5-5 bar · Spülstrom: 0,3 l/ Weitere technische Eigenschaften: · Abmessungen abzweigender Anschluss 18 mm · Abzweigender Anschluss Röhrchen · Anschluss Vorlauf Außengewinde · Anschlussmaß Zufuhr 1/2 Zoll · Anschlussspannung 6V · Art der Spannungsversorgung Batterie · Art der Steuerung Infrarot · Automatischer Spülzyklus Ja · Detektionsbereich Sensor 450mm · Durchsatzkapazität einstellbar Nein · Einbautiefe 12mm · Frequenz Spülzyklus 0,083h · Grundfarbe Chrom · Höhe 327mm · Min. Vordruck 1 · Mit Vorspülung Ja · Mit Zwischenspülung Ja · Programmierbar mit Fernbedienung Ja · Verlängerungsset Ja · Wandabstand 50mm · Max. Durchsatzkapazität (300 kPa) 0,3l/s · Max. Vordruck 5
SCHELL AP-Urinal-Druckspüler
IR, SCHELLTRONIC, 6V, chrom
Einfach-Rückflussverhinderer
Durchflussform von unten nach oben
Für Eckventile.
Lieferumfang
- Rückflussverhinderer
- Überwurfmutter G 3/8 IG
- Zugfeste Messing-Konus-
Quetschverschraubung mit Längenausgleich
Technische Daten
- Werkstoff: Messing konform TrinkwV
- Oberfläche: chrom
- Anschluss: Überwurfmutter DN 10 G 3/8
IG
- Abgang: d: 10 mm (DN 10 G 1/2 AG)
- Sicherungseinrichtung gemäß EN 1717:
EB
SCHELL Artikelnummer: 285050699
