Doepke DFS 4 063-4/0,03-A R - Fehlerstromschutzschalter - Typ A - IP20

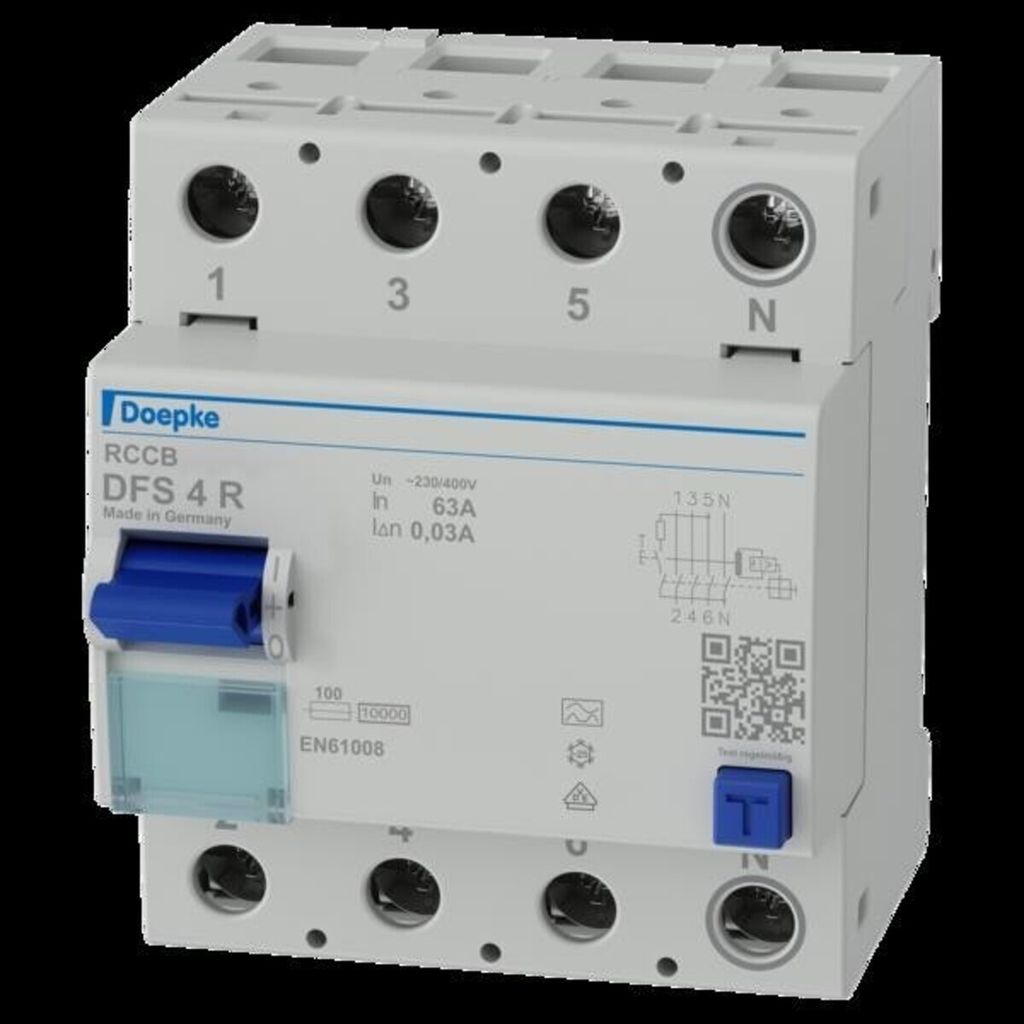

Doepke FI-Schalter DFS4 063-4/0,03-A R

Hersteller:Doepke
Bezeichnung:FI-Schalter
Typ:DFS4 063-4/0,03-A R
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:63 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:400 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Verlustleistung:9,3 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:nein
Kurzschlussfestigkeit (Icw):10 kA
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:69 mm
Umgebungstemperatur während des Betriebs:-25..40 °C
Verschmutzungsgrad:2
Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²
RAL-Nummer (ähnlich):7035
Explosionsgeschützt:nein

Doepke FI-Schalter DFS4 063-4/0,03-A R: weitere Details

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die e Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: netz- und hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: &quotein&quot, &quotaus&quot, &quotausgelöst&quot Anschluss C1 Neutralleiterposition rechts Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeiserichtung beliebig Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

Geliefert wird: Doepke FI-Schalter DFS4 063-4/0,03-A R, Verpackungseinheit: 1 Stk., EAN: 4014712111080

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmassnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemaess den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geraete der Baureihe DFS? 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausfuehrung belegen sie nur vier Teilungseinheiten. Waehrend DFS? 4 in der Ausfuehrung fuer Wechsel- und pulsierende Gleichfehlerströme fuer dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausfuehrungen (Typ B, Typ B+) spezielle Varianten fuer den ein- oder dreiphasigen Betrieb. Trotz der kompakten Masse sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausfuehrung - bis zu 125 A verfuegbar. Alle Geraete sind in der Ausfuehrung "HD" erhaeltlich, die sich besonders fuer den Einsatz in rauen Umgebungen (Tunnel, Schwimmbaeder etc.) eignet. Ausserdem verfuegen sie ueber grosse Doppelstockklemmen zur Aufnahme grosser Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine e Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhaengige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhaengig. Geraete in Standardausfuehrung sind fuer die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - netz- und hilfsspannungsunabhaengige Auslösung - sensitiv fuer Wechsel- und pulsierende Gleichfehlerströme (Typ A) - geringe Baugrösse fuer alle Bemessungsströme - hohe Kurzschlussfestigkeit - beidseitige Doppelstockklemmen fuer grossen Leiterquerschnitt und Schienenanschluss - Schaltstellungsanzeige - Sichtfens

Doepke DFS 4 063-4/0,03-A R - Fehlerstromschutzschalter - Typ A - IP20 - FI-Schalter - vierpolig - 63 A - 0,03 A - Typ A - N rechts
