Eigenschaften - Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten=70mm breit, 58mm tief- Genauigkeitsklasse B (1%)- Mit S0-Schnittstelle- Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme- Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt- Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden- Der Anlaufstrom beträgt 4OmA- Der N-Anschluss muss vorhanden sein- Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden- Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt- Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet- Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird- Zunächst schaltet sich die Hintergrundbeleuchtung ein- Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden- Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt
Technische Daten:- Zählertyp: elektronisch
- Nennstrom (In): 10 A
- Maximalstrom (Imax): 80 A
- Nennspannung (Un) N-L: 230 V
- Nennspannung (Un) L-L: 400 V
- Frequenz: 50 Hz
- Genauigkeitsklasse: B
- Polart: Vierleiter
- Ausführung: Direktmessung
- Energieart: Wirkleistung
- Tarifausführung: Zweitarif
- Tarifsteuerung: extern
- Rücklaufsperre: ja
- Geeicht: ja
- Zulassung: Measuring Instruments Directive
- Impulsausgang: optisch
- Impulsart: S0
- Impulsrate: 1000 Imp/kWh (kvarh)
- Anzeigeart: digital
- Montageart: REG
- Breite in Teilungseinheiten: 4
- Breite: 70 mm
- Tiefe: 58 mm
- Höhe: 82 mm
- Ausführung der Schnittstelle: sonstige
- Anzahl der Stellen: 7
- Schutzart (IP): IP20
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19.
Merkmale
- Stand-by-Verlust nur 0,5 Watt je Pfad
- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
- mit S0-Schnittstelle
- der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme
- Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt
- es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden
- der Anlaufstrom beträgt 40 mA
- N-Anschluss muss vorhanden sein
- das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden
- der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt
- Serienmäßig auch als 2-Tarif-Zähler verwendbar
- Menübedienung mittels der MODE- und SELECT-Tasten
Technische Daten
Teilungseinheiten: 4
Schutzart: IP20
Zulassung: Measuring Instruments Directive
Impulsart: S0
Impulsrate: 1.000
Genauigkeitsklasse: B
Polart: Vierleiter
Art.-Nummer: 95376-4010312501634
EAN: 4010312501634
Drehstromzähler DSZ15D-3x80A MID, Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. - Genauigkeitsklasse B (1%). Mit S0-Schnittstelle - es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden - der Anlaufstrom beträgt 4O mA - der N-Anschluss muss vorhanden sein - der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt - das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden
n.a.
Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Technische Details:| Name | Wert |
|---|
| Hersteller Artikelnummer | 28380015 |
| Type | DSZ15D-3X80A MID |
| Rücklaufsperre | ja |
| Breite in Teilungseinheiten | 4 |
| Ausführung | Direktmessung |
| Montageart | REG |
| Schutzart (IP) | IP20 |
| Impulsart | S0 |
| Tarifausführung | Zweitarif |
| Frequenz | 50 Hz |
| Genauigkeitsklasse | B |
| Zählertyp | elektronisch |
| Tarifsteuerung | extern |
| Nennspannung (Un) N-L | 230 bis 400 V |
| Energieart | Wirkleistung |
| Nennstrom (In) | 10 A |
| Polart | Vierleiter |
| Zulassung | Measuring Instruments Directive |
| Geeignet für | Bezug |
| Geeicht | ja |
| Maximalstrom (Imax) | 80 A |
| Ausführung der Schnittstelle | ohne |
| Impulsrate | 1000 Imp/kV Ah |
| Impulsausgang | optisch |
| Nennspannung (Un) L-L | 400 V |
| Zähleranschlussart | Direktanschluss |
| Anzeigeart | digital |
| Anzahl der Stellen | 7 |
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Drehstromzähler MID, geeicht DSZ15D-3x80A MID Zählertyp elektronisch, Nennstrom (In) 10A, Maximalstrom (Imax) 80A, Nennspannung (Un) N-L 230 ... 230V, Nennspannung (Un) L-L 400 ... 400V, Frequenz 50 ... 50Hz, Genauigkeitsklasse B, Polart Vierleiter, Ausführung Direktmessung, Energieart Wirkleistung, Geeignet für Bezug, Tarifausführung Zweitarif, Tarifsteuerung extern, Rücklaufsperre, Geeicht, Zulassung Measuring Instruments Directive, Impulsausgang optisch, Impulsart S0, Impulsrate 1000 ... 1000Imp/kWh (kvarh), Anzeigeart digital, Montageart REG, Breite in Teilungseinheiten 4, Ausführung der Schnittstelle sonstige, Anzahl der Stellen 7, Schutzart (IP) IP20, Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt

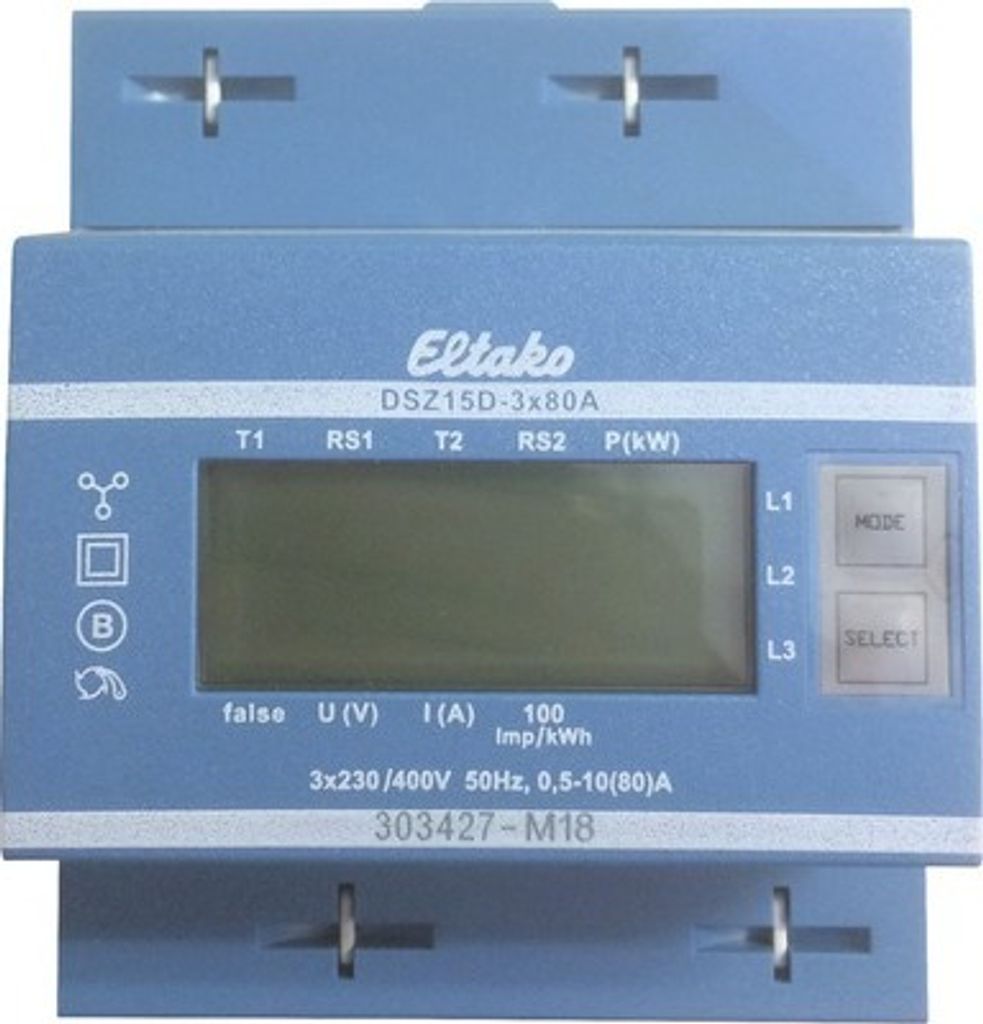

Eltako DSZ15D-3x80A MID Drehstromzähler 28380015
3x80A geeicht
