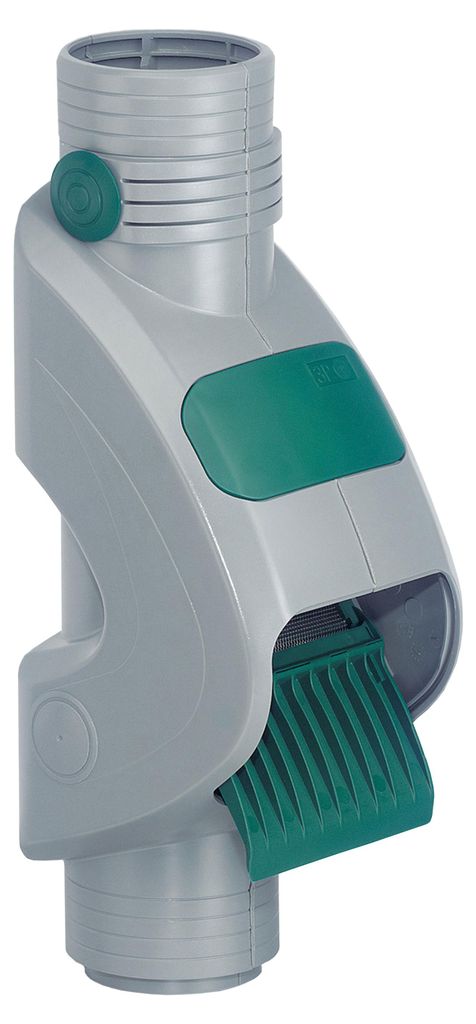

Laubabscheider Fallrohrfilter Rainus grau für Fallrohre

Funktionsprinzip:

1.Regenwasser wird über Querflächen abgebremst, um dann

2. in einer Wanne beruhigt zu werden.

3. Die Überlaufkante sorgt dafür, dass das Regenwasser gleichmäßig über die Kaskaden geleitet wird.

4. Die Kaskaden separieren Laub und groben Schmutz und leiten diesen nach vorne aus.

5. Unterhalb der Kaskaden liegt das Feinsieb, das feinere Partikel aussondiert.

6. Diese werden auch nach außen über die Leitflächen abgeführt.

7. Gereinigtes Wasser wird über den unteren Abgang in das betreffende System geleitet.

Technische Daten:

Einbau in Standrohre mit Ø 80 oder 110 mm. Der obere Anschluss kann 80-er oder 100-er Blechfallrohre aufnehmen.

Der Filter ist ca. 50,5 cm hoch und 17 cm breit. Nach hinten braucht er kaum Platz, insgesamt ist er 22 cm tief.

Geeignet bis max. 70 qm Dachfläche

Material Gehäuse: ABS

Material Sieb: Edelstahlsieb 1.403

Maschenweite 0,7 x 1,7 mm

Abmessungen (L/B/H):
220 x 170 x 505 mm

Gewicht: 2,0 kg

Einbaubeispiel
