STEP POWER Stromversorgungen für InstallationsverteilerSpeziell für die Gebäudeautomation wurde die Stromversorgungsfamilie STEP POWER entwickelt. Die geringen Leerlaufverluste und der hohe Wirkungsgrad sorgen für maximale . Flexibel lassen sie sich auf die Tragschiene rasten oder auf ebene Flächen schrauben.
Energie
AC Eingangsspannung
85 - 264 V
AC Eingangsfrequenz
45 - 65 Hz
Design
Betriebsbedingungen
Betriebstemperatur
-25 - 70 °C
Temperaturbereich bei Lagerung
-40 - 85 °C
Relative Luftfeuchtigkeit in Betrieb
0 - 95 %
Gewicht und Abmessungen
Leistungen
Mittlere Betriebsdauer zwischen Ausfällen (MTBF)
1061000 h
Hersteller:Phoenix Contact
Bezeichnung:Stromversorgung Ausg. 24VDC/2.5A
Typ:STEP-PS/1AC/24DC/2.5
Spannungsart der Versorgungsspannung:AC/DC
1. Ausgangsspannung:22,5..29,5 V
2. Ausgangsspannung:22,5 V
Max. Ausgangsstrom 1:2,5 A
Max. Ausgangsstrom 2:2,75 A
Max. Ausgangsstrom 3:4,4 A
Ausgangsspannung einstellbar:ja
Nennwert Ausgangsspannung 1:24 V
Nennwert Ausgangsstrom 1:2,5 A
Kurzschlussfest:ja
Bemessungsversorgungsspannung bei AC 50 Hz:85..240 V
Bemessungsversorgungsspannung bei AC 60 Hz:100..264 V
Bemessungsversorgungsspannung bei DC:95..250 V
Ausgangsspannung geregelt:ja
Leistungsaufnahme:124,3 VA
Leistungsabgabe:60 W
Stabilisiert:ja
Ausführung des elektrischen Anschlusses:Schraubanschluss
Tragschienenmontage möglich:ja
Wandmontage möglich:ja
Geeignet für Reiheneinbau:ja
Breite in Teilungseinheiten:4
Einbaubreite:72 mm
Einbauhöhe:90 mm
Direktmontage möglich:ja
Breite:72 mm
Höhe:90 mm
Tiefe:61 mm
Geeignet für Sicherheitsfunktionen:ja
SIL nach IEC 61508:ohne
Performance Level nach EN ISO 13849-1:ohne
Schutzart (IP):IP20
Schutzart (NEMA):sonstige
Phoenix Contact Stromversorgung STEP-PS/1AC/24DC/2.5: weitere Details
Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 2,5 A
Geliefert wird: Phoenix Contact Stromversorgung Ausg. 24VDC/2.5A STEP-PS/1AC/24DC/2.5, Verpackungseinheit: 1 Stk., EAN: 4046356163224

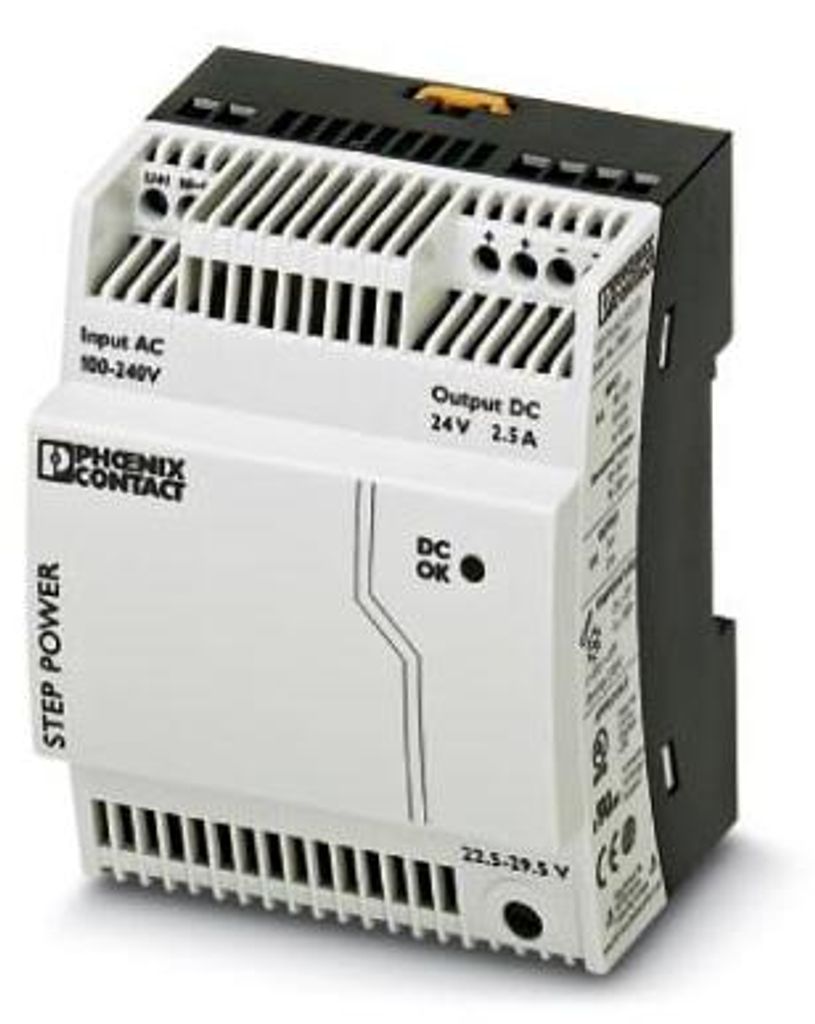

Phoenix STEP-PS/ 1AC/24DC/2.5 Netzteil 60 W Grau (2868651)
ProduktdatenÜberblick
29.5 V/DC / 2.75 A
60 W
Eingang 1-phasig
Eingangsspannungs-Bereich 85 - 264 V/AC / 90 - 250 V/DC
Anschluss (Bauelemente): Schraubklemme
Ideal geeignet für Installationsverteiler und flache Bedienpulte
BeschreibungDie kompakte Stromversorgung der STEP POWER-Generation eignet sich aufgrund ihrer Bauform speziell für Installationsverteiler und flache Bedienpulte. Am Ausgang stehen 24 V/DC und max. 2,5 A zur Verfügung. Durch den hohen Wirkungsgrad und den geringen StandBy-Verlusten wird eine hohe erzielt.
EigenschaftenWeltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket · Hohe Betriebssicherheit durch hohe MTBF >500 000 h · Parallelschaltbar zur Leistungserhöhung und Redundanz · Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung · Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms · Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.
Technische Daten
Eingangsspannung:
85 - 264 V/AC / 90 - 250 V/DC
Eingangsspannung (nominal):
115 V/AC + 230 V/AC + 90 - 250 V/DC
Ausgangsspannung (nom.):
24 V/DC
Kategorie:
Hutschienen-Netzteil (DIN-Rail)
Ausgangsspannung (min.):
22.5 V/DC
Ausgangsspannung (max.):
29.5 V/DC
Eingangsspannung (min.):
85 V/AC
Eingangsspannung (max.):
264 V/AC
Ausgangsstrom (max.):
2.75 A
Anschlüsse:
Schraubklemmen
Ausgangsstrom (Details):
2.5 A
- Tragschienen-Stromversorgung
- primär getaktet
- 1-phasig
- Eingangsspannung: 100 - 240 V AC
- Ausgangsspannung 24 V DC
- Ausgangsstrom 2,5A
- Leistungsabgabe 60W
Phoenix Contact 2868651 - 60 W - 85 - 264 V - 45 - 65 Hz - 1061000 h - Grau - -25 - 70 °C - Stromversorgung - STEP-PS/ 1AC/24DC/2.5
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromversorgung Ausg. 24VDC/2.5A STEP-PS/1AC/24DC/2.5 Spannungsart der Versorgungsspannung AC/DC, 1. Ausgangsspannung 22,5 ... 29,5V, 2. Ausgangsspannung 22,5 ... 22,5V, Max. Ausgangsstrom 1 2,5A, Max. Ausgangsstrom 2 2,75A, Max. Ausgangsstrom 3 4,4A, Ausgangsspannung einstellbar, Nennwert Ausgangsspannung 1 24V, Nennwert Ausgangsstrom 1 2,5A, Kurzschlussfest, Bemessungsversorgungsspannung bei AC 50 Hz 85 ... 264V, Bemessungsversorgungsspannung bei AC 60 Hz 85 ... 264V, Bemessungsversorgungsspannung bei DC 95 ... 250V, Ausgangsspannung geregelt, Leistungsaufnahme 124,3VA, Leistungsabgabe 60W, Stabilisiert, Ausführung des elektrischen Anschlusses Schraubanschluss, Tragschienenmontage möglich, Geeignet für Reiheneinbau, Breite in Teilungseinheiten 4, Einbaubreite 72mm, Einbauhöhe 90mm, Direktmontage möglich, Breite 72mm, Höhe 90mm, Tiefe 61mm, Geeignet für Sicherheitsfunktionen, SIL nach IEC 61508 ohne, Performance Level nach EN ISO 13849-1 ohne, Schutzart (IP) IP20, Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 2,5 A
Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 2,5 A Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 2,5 A
