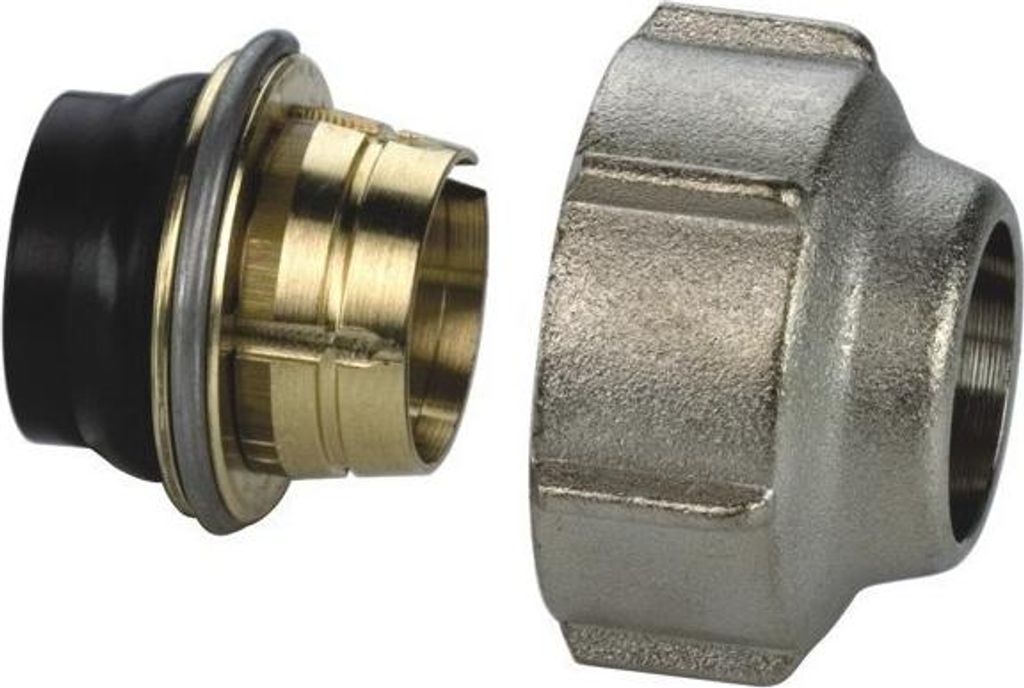

A11 Steckerset für VARIOCON N1

Eigenschaften - 2x Klemmverschraubungen für den Einsatz in Warmwasser-Heizungsanlagen - Für Kupferrohre (blank - Vernickelt und verchromt) - C-Stahlrohre und Edelstahlrohre - Passend für 3/4 M Eurokonus - Elastisch dichtend - Verlängerter Klemmring für hohe Auszugskräfte - Keine Stützhülsen erforderlich - Rippenmutter mit Schlüssel SW - Mit Festanschlag - 2-Stufen-Funktion (Dichten-Klemmen) - Bauteile aus Messing vernickelt - Dichtmaterialien aus EPDM - Max. Betriebstemperatur 110 °C Dauertemperatur/130 °C kurzzeitig - Max. Betriebsdruck 10 bar Technische Daten:

• Rohraußendurchmesser: 15 mm
• Gewindeanschluss: Innengewinde
• Geeignet für Wanddicke: 1 mm
• Gewindemaß Mutter: 3/4 Zoll
• Material Klemmring: Messing
• Werkstoffgüte: Ms 58
• Werkstoff der Überwurfmutter: Messing
• Geeignet für Kupferrohre: Ja
• Geeignet für Edelstahlrohre: Ja
• Geeignet für Stahlrohre: Ja
• Geeignet für Aluminiumrohre: Nein
• Geeignet für Kunststoffrohre: Nein
• Geeignet für Mehrschichtverbundrohre: Nein
• Mit Dichtung: Ja
• Systemgebunden: Nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

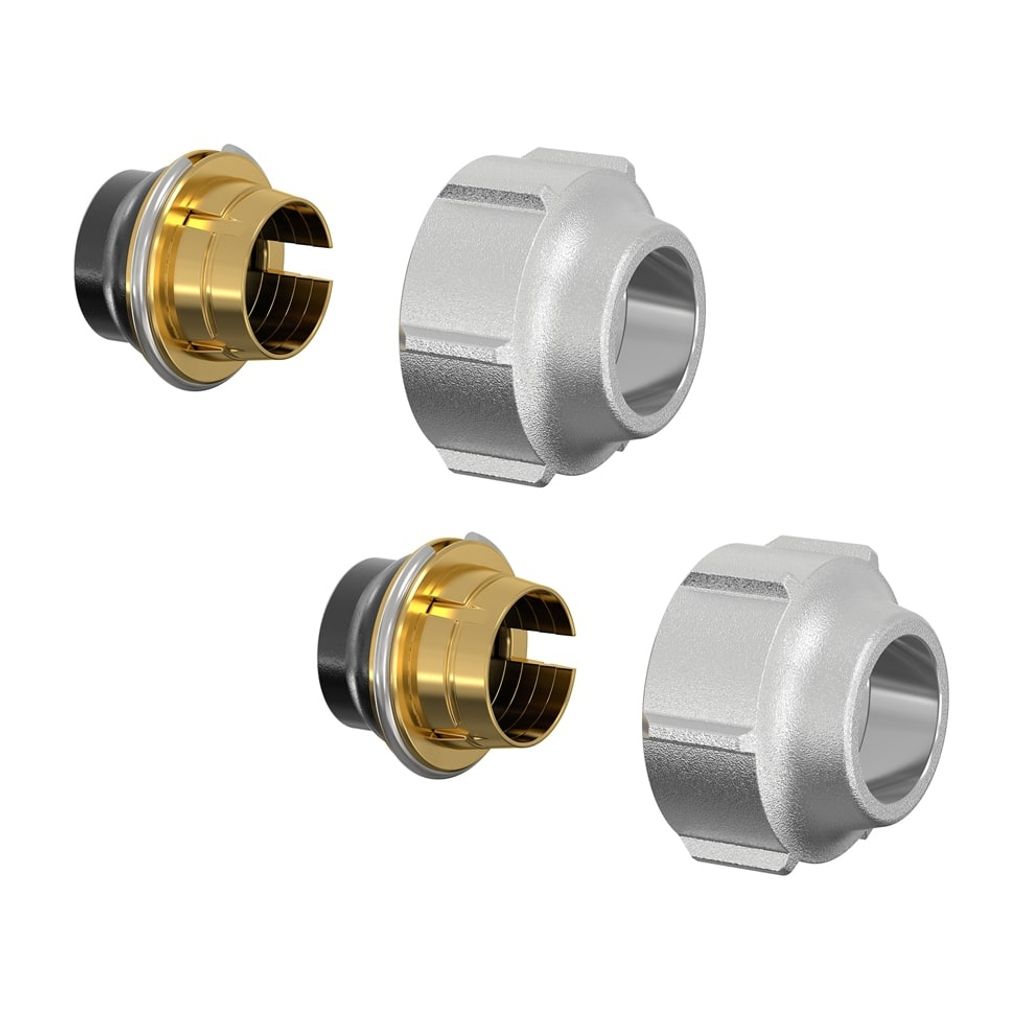

Simplex Klemmverschraubung-Set A11, 15x1mm x G3/4i Eurok. MS vern.

Das Set enthält zwei Stück
Klemmverschraubungen mit der
überlegenen 2-Stufen Technologie
(Dichten - Klemmen). Keine
Drehmomentvorgaben, schonende
Rohrverbindung ohne Deformierung des
Anschlussrohres, lösbare Verbindung.
Für Kupferrohre (blank, vernickelt) nach
DIN EN 1057, C-Stahlrohre (blank,
verzinkt) nach DIN EN 10305 und
Edelstahlrohre nach DIN EN 10312,
passend für 3/4" Eurokonus nach DIN EN
16313, elastisch dichtend. Verlängerter
Klemmring für hohe Auszugskräfte, keine
Stützhülsen erforderlich, Rippenmutter
(Pressmessing vernickelt) mit Schlüssel
SW 30 bis zum Anschlag anziehen.
Einsatzbereich:
Warmwasser-Heizungsanlagen, max. Druck:
10 bar, max. Temp.:
Dauerbetriebstemperatur: 110 Grad C,
kurzzeitig: 130 Grad C.

Produktdetails:

• Set mit 2 Klemmverschraubungen (Dichten - Klemmen)
• passend für 3/4" nach DIN EN 16313
• schonende Rohrverbindung ohne Deformieren des Anschlussrohres
• lösbare Verbindung
• für Kupferrohre, blank & vernickelt (nach DIN EN 1057), C-Stahlrohre blank & verzinkt (nach DIN EN 10305) und Edelstahlrohre (nach DIN EN 16313)
• elastisch dichtend
• verlängerter Klemmring

Lieferumfang:

• Simplex Klemmringverschraubung-Set 2 Stück F11170

Für die Beantwortung weiterer Fragen stehen Ihnen unsere Mitarbeiter gerne zur Verfügung. Nutzen Sie die kompetente über unsere Hotline +49 (0) 5141 59 34 480 oder nehmen Sie per Whatsapp Kontakt mit uns auf.

Bei blanken Kupfer-, Weich- und Hartstahlrohren sollte die Stoppmutter mit einem Schlüssel SW30 angezogen werden. Maximaler Betriebsdruck: 10 bar Mit Gewinde: ja Gelötet: nein Verchromte Oberfläche: nein Gewindetyp: Innen Anschlusstyp: Union Abmessung: 43163 Gepresst: nein

Klemmverschraubung-Set A11 mit zwei Klemmverschraubungen Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4" Außengewinde mit Eurokonus nach DIN EN 16313. 1. Stufe - Dichten Beim Anziehen der Verschraubung wird in der 1. Stufe das elastische Dichtelement (2) verpresst bis Haltering (3) am Eurokonus anschlägt. 2. Stufe - Klemmen Durch Überwinden eines kleinen Widerstandes taucht Sperring (4) beim weiteren Anziehen in die Nut des Halteringes ein und gibt die 2. Stufe frei. Dabei wird Klemmring (5) über den Konus der Mutter auf der ganzen Länge verspannt. Endzustand Mutter ist bis zum Anschlag angezogen. a = Mindesteinschublänge Technische Daten: Geeignete Rohre: Kupferrohre (blank, vernickelt, verchromt) nach DIN EN 1057 (weich, halbhart, hart) C-Stahlrohre (blank, verzinkt) nach DIN EN 10305 Edelstahlrohre nach DIN EN 10312 Lieferumfang: 2x Klemmverschraubung 15 x ¾ Zoll Eurokonus für metallische Rohre, Set A11

2 St. Klemmverschraubungen aus Messing vernickelt, elastisch dichtend, verlängerter Klemmring für hohe Auszugskräfte, keine Stützhülsen erforderlich, Rippenmutter SW 30, mit Festanschlag und 2-Stufen-Technologie. (F11174 mit Festanschlag, keine 2-Stufen-Technologie. )
