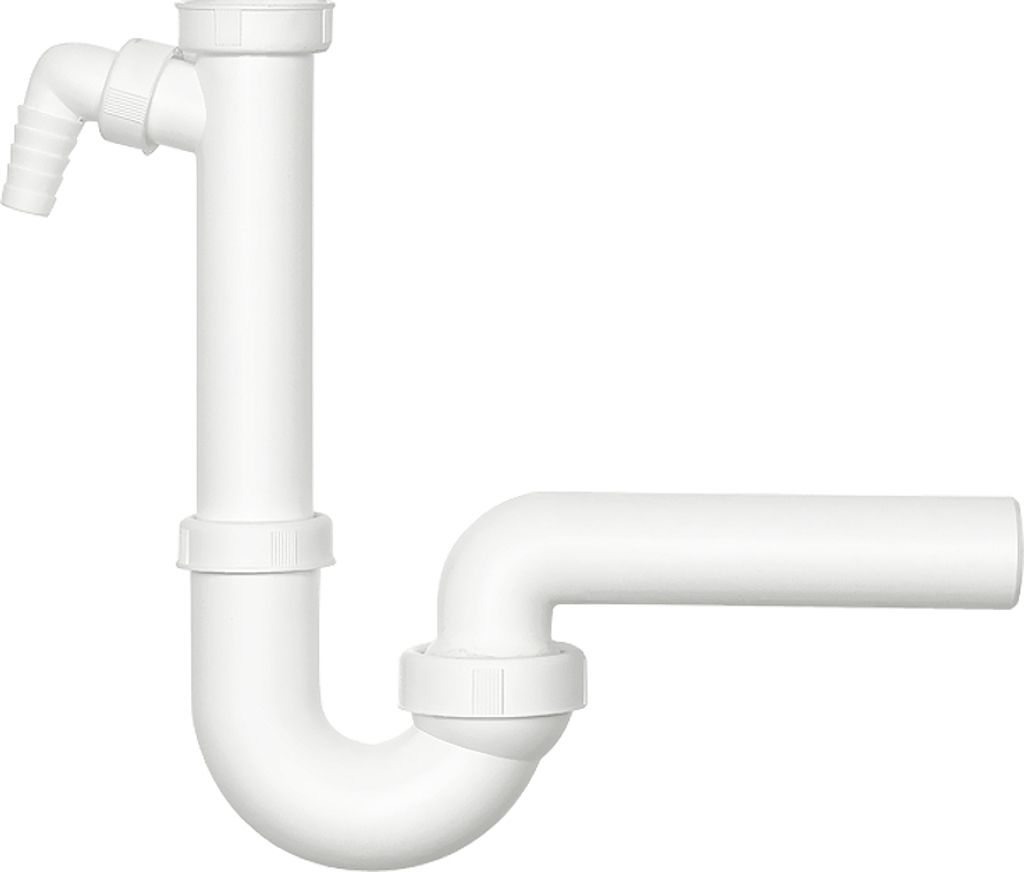

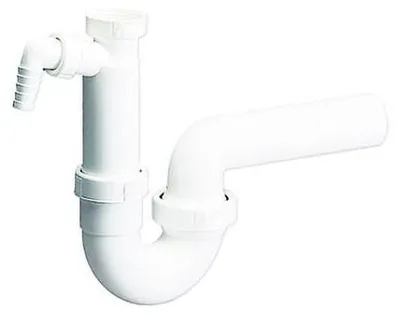

Dallmer Röhren-Siphon 100/1 1 1/2"xDN40, mit Waschgeräte Anschluss

Dallmer Röhren-Siphon 100/1 mit Waschgeräte-Anschluss

Der Dallmer Röhren-Siphon 100/1 verbindet Waschbecken und Waschgeräte über einen einzigen Ablauf. Das Besondere: Er vereint den Ablauf für ein Waschbecken mit einem Waschgeräte-Anschluss in einem Bauteil.

Anschlussmaße und Norm

Der Siphon arbeitet mit 1 1/2 Zoll auf der Eingangsseite und DN 40 auf der Ablaufseite. Er entspricht der DIN EN 274 und passt damit in alle normkonformen Installationen.

Material: Polypropylen hochschlagfest

Das Gehäuse besteht aus hochschlagfestem Polypropylen. Dieses Material widersteht mechanischen Belastungen beim Einbau und im Betrieb besser als einfaches Kunststoff-Material.

Verstellbarer Kugelgelenk-Ablaufbogen

Der Ablaufbogen lässt sich über ein Kugelgelenk ausrichten. So gleichen Sie Winkelabweichungen zwischen Siphon und Wandablauf aus, ohne zusätzliche Verbindungsstücke zu benötigen.

Waschgeräte-Anschluss für Waschmaschine oder Spülmaschine

Ein separater Stutzen nimmt den Ablaufschlauch einer Waschmaschine oder Spülmaschine auf. Wer kein Waschgerät anschließen will, braucht stattdessen ein Modell ohne diesen Anschluss.

Einsatzbereich und Grenzen

Der Siphon eignet sich für Waschtische und Spülen mit einem Ablaufdurchmesser von 1 1/2 Zoll. Für zwei Waschbecken an einem Ablauf oder für Doppelabläufe ist dieser Siphon nicht ausgelegt.

Rohrlänge von 1 Meter

Das Anschlussrohr misst 1 Meter. Das reicht für Installationen mit größerem Abstand zwischen Waschbecken-Ablauf und Wandanschluss, zum Beispiel bei freistehenden Waschtischen oder Möbelunterbauten.

DALLMER Küchen - Röhrensiphon - Geruchsverschluss Mit beweglichem Kugelgelenk zur einfachen Montage Anschluss Wandrohr: Ø 40 mm Anschluss an Spüle: Überwurfmutter 1 1/2 Zoll inkl. Dichtung (Standard) Rohrdurchmesser: 40 mm 240 mm Tauchrohr mit GA, kürzbar Wandrohr 180 mm Geräteanschluss 1 Zoll Überwurfmutter mit Tülle für Ablaufschlauch 19-25 mm Material: Kunststoff weiß Hersteller-Nr.: 020215
DALLMER Küchen - Röhrensiphon - Geruchsverschluss mit beweglichem Kugelgelenk zur einfachen Montage. ::: Anschluss Wandrohr: Ø 40 mm // Anschluss an Spüle: Überwurfmutter 1 1/2 Zoll inkl. Dichtung (Standard) ::: Rohrdurchmesser: 40 mm // 240 mm Tauchrohr mit GA, kürzbar // Wandrohr 180 mm ::: Geräteanschluss 1 Zoll Überwurfmutter mit Tülle für Ablaufschlauch 19-25 mm ::: Material: Kunststoff weiß // Hersteller-Nr.: 020215------------------------------Artikelnummer 20215 Artikelgewicht 240 g Verpackungsabmessungen 29 x 16,2 x 8,6 cm Herstellerreferenz 20215 Anzahl der Packungen 1 Batterien inbegriffen Nein Batterien notwendig Nein

DALLMER Röhrensiphon 1,5 Zoll mit Kugelgelenkablaufbogen zum einfachen Anschluss an den Wandanschluss. Kugelgelenk ist höhen- und tiefenvariabel und erleichtert, selbst auf engstem Raum, den Anschluss mit den Entsorgungsanschluss. Zusätzlich 1 Waschgeräteanschluss für Abwasseranschluss eines Geschirrspülers oder einer Waschmaschine.

Ausführung:

• • verstellbarer Kugelgelenk-Ablaufbogen.
  • 1 Waschgeräte-Anschluss.
• Anschluss DN 40 mm.
• Anschluss Verschraubung 1,5 Zoll.
• geprüft nach DIN EN274.

Maßskizze (siehe auch Zoombild 2):

DALLMER Röhren-Siphon 100/1 nach DIN EN 274

• Anschlüsse: 1 1/2" x DN 40,
• Material: Polypropylen, hochschlagfest
• mit verstellbarem Kugelgelenkablaufbogen und einem Waschgeräteanschluss

Produktdetails:

• Nach DIN EN 274
• Anschluss 1 1/2" x DN 40
• mit verstellbarem Kugelgelenk-Ablaufbogen
• ein Waschgeräte-Anschluss
• Hochschlagfest aus Polypropylen

Lieferumfang:

• Dallmer Röhrensiphon 100/1 1/2''x DN40 020215

DALLMER Röhren-Siphon 100/1 DN40 Der DALLMER Röhren-Siphon 100/1 ist ein Geruchsverschluss für Ablaufinstallationen nach DIN EN 274. Er verfügt über einen verstellbaren Kugelgelenk-Ablaufbogen und einen Waschgeräte-Anschluss. Eigenschaften: - Röhren-Siphon 100/1 - Verstellbarer Kugelgelenk-Ablaufbogen - 1 Waschgeräte-Anschluss - Hochschlagfestes Polypropylen - Ausführung nach DIN EN 274 Technische Daten: - Anschluss: 1 1/2" × DN40 - Material: Polypropylen - Breite: 290 mm - Höhe: 50 mm - Tiefe: 170 mm - Gewicht: 0,24 kg Lieferumfang: - - 1 × DALLMER Röhren-Siphon 100/1 DN40

Geruchverschluss 100/1 1 1/2"x DN 40 020215 mit Waschgeraete-Anschluss - Original Qualität von DALLMERProdukteigenschaften Röhren-Siphon 100/1 nach DIN EN 274 Ausführung: – verstellbarer Kugelgelenk-Ablaufbogen – 1 Waschgeräte-Anschluss Material: Polypropylen, hochschlagfest Die Herstellernummer lautet: 020215 Technische Daten: Lieferumfang:

Röhren-Siphon 100/1, 1 1/2" x nach DIN EN 274 Ausführung: - verstellbarer Kugelgelenk-Ablaufbogen - 1 Waschgeräte-Anschluss Material: Polypropylen, hochschlagfest
