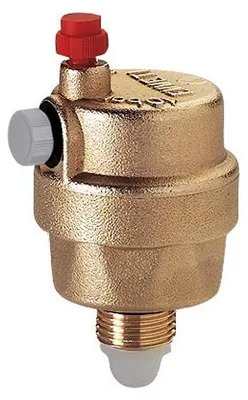

Automatischer Schnellentlüfter 3/8 Zoll Systementlüfter senkrecht Minical
Die automatischen Schnellentlüfter dienen zur Abscheidung der sich in Wasserkreisläufen ansammelnden Luft, ohne von Hand eingreifen zu müssen. Auf diese Weise wird das Auftreten folgender negativer Phänomene verhindert, die die Lebensdauer und Effizienz der Heizanlage beeinträchtigten können:
- sauerstoffbedingte Korrosion
- lokale Lufteinschlüsse in den Heizkörpern
- Kavitation in den Umwälzpumpen
Die sich während der Aufheizungsphase abscheidende Luft kann negative Erscheinungen mit sich führen, welche die Dauer und Leistungsfähigkeit der Anlagen nachteilig in Frage stellen könnten, wie z.B.
- Korrosion durch Oxydationsprozesse
- Luftansammlung im Heizkörper
- Fließgeräusche durch vorhandene Luft
- Trockenlaufen der Pumpe.
Deshalb ist es unumgänglich, die Luft mit Hilfe von automatischen Heizkörperentlüftern zu entfernen.
Installationsmaße Schnellentlüfter 3/8 Zoll Messing:
Das 3/8 Zoll Aussengewinde hat einen Aussendurchmesser von 16,67 mm und das 3/8 Zoll Innengewinde hat einen Innendurchmesser von 14,95 mm.
Geeignet als: Entlüfter Heizung, Automatischer Entlüfter, Luftabscheider, Schnellentlüfter, Selbstentlüfter, Schnellentlüfter Heizung, Entlüfter, Schnellentlüftungsventil, Heizung Entlüftungsventil, Automatisch Entlüften, Heizungsentlüfter, Automatikentlüfter, Automatischer Schnellentlüfter, Heizungsanlage, Entlüften, Automatische Entlüftung, Großentlüfter
Anwendung
Der Schnellentlüfter / Entlüfter ist vorgesehen für:
- Heizungsanlagen
- Wärmepumpen-Anlagen
- Fußbodenheizungen
Arbeitsweise
Das Ansammeln der Luftblasen im Körper des Schnellentlüfters bewirkt das Absinken des Schwimmers und damit die Öffnung des Ventils. Während des Arbeitsvorgangs muß die obere Kappe bei der Standardausführung gelockert und bei der Ausführung mit hygroskopischer Kappe vollkommen festgezogen sein.
Produktdaten Schnellentlüfter 3/8 Zoll Messing:
- aus Pressmessing
- Grösse: 3/8" AG
- Gewindegrösse: Ø ca. 16,5 mm
- komplett mit automatischem Absperrventil
- Max. Betriebsdruck: 10 bar
- Max. Entleerungsdruck: 2,5 bar
- Max. Betriebstemperatur: 110°C
- Hersteller: Caleffi
- Herstellernummer: 502130
Lieferumfang: Schnellentlüfter 3/8 Zoll Messing Systementlüfter für Heizung
Produktvideo Schnellentlüfter 3/8" Zoll Messing:
" >Entlüftungsventile für Handwerker zum " >Heizen und Belüften und eine Caleffi 502130 Schnellentlüfter für Heizungsanlagen aus Pressmessing - Grösse: 3/8" AG Gewindegrösse: Ø ca. 16,5 mm - komplett mit automatischem Absperrventil Max. Betriebsdruck: 10 bar - Max. Entleerungsdruck: 2,5 bar Max. Betriebstemperatur: 110°C
Caleffi Minical Schnellentlüfter 502130
- aus Pressmessing
- komplett mit automatischem Absperrventil
- max. Betriebsdruck 10 bar
- max. Entleerungsdruck 2,5 bar
- max. Betriebstemperatur 110 °C
Caleffi Schnellentlüfter 5021 Minical. Automatischer Schnellentlüfter aus Pressmessing, mit automatischem Absperrventil.
Technische Daten:
- 3/8“ AG mit Absperrung.
- Max. Betriebsdruck: 10 bar.
- Max. Entleerungsdruck: 2,5 bar.
- Max. Betriebstemperatur: 110°C
CF502130 MINICAL Automatischer Schnellentlüfter mit Absperrventil
- Ausführung (Anschlussgröße): 3/8 Zoll
- Gehäuse und Deckel aus Messing, Schwimmer aus PP, Spindel aus Messing,O-Ring aus EPDM
- Verwendetes Medium: Wasser und Glykollösungen
- Maximaler Glykolgehalt 30%
- Maximaler Betriebsdruck 10 bar
- Maximaler Abblasedruck: 2,5 bar
- Maximaler Betriebstemperatur 110 Grad C
- Material: Pressmessing
- Komplett mit automatischem Absperrventil
- Hersteller: Caleffi S.P.A
- Serie: 5021
Die Schnellentlüfter entlüften Heizungsanlagen automatisch, wodurch sauerstoffbedingte Korrosion und Lufteinschlüsse in Heizungen vermieden werden. Lufeinschlüsse führen dazu, dass das Wasser im Heizkörper nicht mehr richtig zirkulieren kann und der Heizkörper damit nicht mehr richtig warm wird.
Funktionsprinzip:
Im Schnellentlüfter befindet sich ein Schwimmer, der mit einem Hebel verbunden ist. Befindet sich keine Luft in der Anlage, dichtet der Hebel das Entlüftungsloch im Deckel ab. Befindet sich Luft in der Anlage, sammelt sich diese im Schnellentlüfter, der am höchsten Punkt der Anlage montiert ist. Der Wasserstand im Schnellentlüfter senkt sich und der Schwimmer sinkt nach unten. Der Schwimmer zieht den Hebel nach unten und öffnet damit das Entlüftungsloch. Die Luft kann entweichen. Wasserstand und Schwimmer steigen wieder an, der Hebel wird nach oben gedrückt und dichtet das Entlüftungsloch wieder ab.
Minical® 3/8" Schnellentlüfter Caleffi
- Automatischer Schnellentlüfter.
- Aus Pressmessing.
- Komplett mit automatischem Absperrventil.
- Max. Betriebsdruck: 10 bar.
- Max. Entleerungsdruck: 2,5 bar.
- Max. Betriebstemperatur: 110°C.
Produktdetails:
- Pressmessing, verchromt
- automatische Abscheidung der angesammelten Luft in Wasserkreisläufen
- mit automatischem Absperrhahn
- Max. Betriebsdruck: 10 bar
- Max. Entleerungsdruck: 2,5 bar
- Max. Betriebstemperatur: 110°C
Lieferumfang: Caleffi Automatischer Schnellentlüfter Minical mit Absperrung 3/8 Zoll 502130
Bitte entnehmen Sie die notwendigen Warn- und Sicherheitshinweise aus den passenden Unterlagen im Bereich 'Dokumente' mit Entlüftungskappe · komplett mit automatischem Messing-Absperrventil · Prüfdruck 10 bar · für Temperaturen bis max. 120 °C
