ARDUINO Board Leonardo (with Headers)

Mikrocontroller-Modell:

ATMega32u4

Mikrocontroller Frequenz:

16 MHz

Flash-Speicher:

0,032 MB

SRAM (Statischer Random Access-Speicher):

2,5 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

1 KB

Anzahl der USB-Anschlüsse:

1

Anzahl der digitalen E-/A-Kontakte:

20

Anzahl der analogen E-/A-Kontakte:

12

PWM digitale E-/A-Pins:

7

Formfaktor:

Arduino

DC input Spannung:

7-12 V

Arbeitsspannung:

5 V

Eingangsspannung (max.):

6 - 20 V

Gleichstrom pro E-/A-Pin:

40 mA

Dimensionen Tafel:

53,3 x 68,6 mm

Gewicht:

20 g

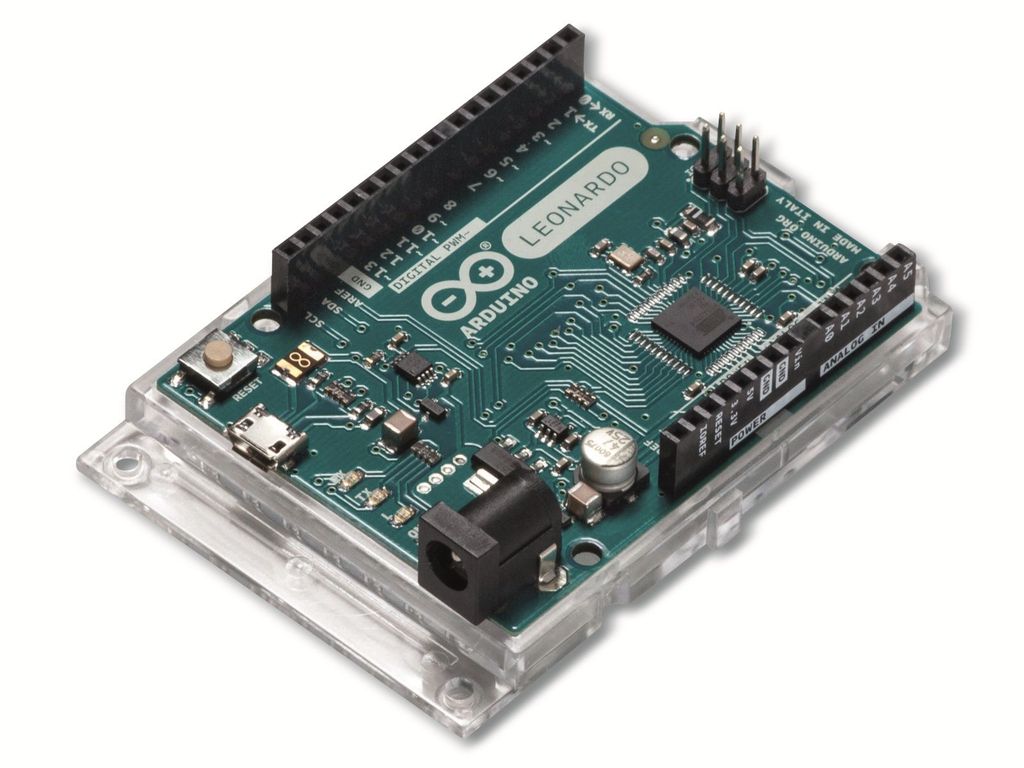

Arduino Leonardo Mikrocontroller-Board
Das Arduino Leonardo ist ein Mikrocontroller-Board, das auf dem ATmega32u4 basiert. Es verfügt über 20 digitale Ein-/Ausgabepins (von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge verwendet werden können), einen 16 MHz Kristalloszillator, eine Mikro-USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Alles Notwendige zur Unterstützung des Mikrocontrollers ist enthalten; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC/DC-Adapter oder einer Batterie betreiben, um zu starten.

Merkmale im Überblick

• 20 digitale Ein-/Ausgabepins, 7 als PWM-Ausgänge, 12 als analoge Eingänge
• 16 MHz Kristalloszillator
• Mikro-USB-Verbindung und Strombuchse
• ICSP-Header und Reset-Knopf
• Integrierte USB-Kommunikation im ATmega32u4
• Erscheint als Maus und Tastatur zusätzlich zu einem virtuellen (CDC) seriellen/COM-Port am angeschlossenen Computer

Technische Daten

• Mikrocontroller: ATmega32u4
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Grenzeingangsspannung: 6-20V
• Digital I/O Pins: 20
• PWM-Kanäle: 7
• Analoge Eingangskanäle: 12
• DC-Strom pro I/O-Pin: 40 mA
• DC-Strom für 3.3V-Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega32u4), davon 4 KB für Bootloader verwendet
• SRAM: 2,5 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Taktfrequenz: 16 MHz
• Länge: 68,6 mm
• Breite: 53,3 mm
• Gewicht: 20 g

Lieferumfang

• 1x Arduino Leonardo Mikrocontroller-Board

Links

• Zum BerryBase Blog

- Verwenden Sie das Board nur in einer gut belüfteten Umgebung, um Überhitzung zu vermeiden. - Vermeiden Sie direkten Kontakt mit Wasser oder anderen Flüssigkeiten, da dies Kurzschlüsse verursachen kann. - Stellen Sie sicher, dass die Spannungszufuhr den Spezifikationen des Boards entspricht, um Schäden zu verhindern. - Halten Sie das Board fern von statischen Entladungen, z. B. durch Verwendung einer antistatischen Unterlage. - Manipulieren Sie keine Bauteile während des Betriebs, um Verletzungen oder elektrische Schäden zu vermeiden. - e Boards oder Komponenten dürfen nicht in den Hausmüll gelangen. - Recyclen Sie das Produkt gemäß den örtlichen Gesetzen für Elektro- und Elektronikschrott. - Entfernen Sie vor der Entsorgung alle Batterien oder angeschlossenen Speicherbausteine. - Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, um Verletzungen oder Schäden zu verhindern.

Auswahl an Hardware-Elektronikgeräten und freier Software (Open Source) mit einem neu programmierbaren Mikrocontroller, ideal für die Entwicklung von Elektronikprojekten sowohl auf professioneller Ebene als auch für Bildungs- oder Heimanwender. Es ermöglicht den Anschluss verschiedener Ein- und Ausgangskomponenten (E / A), eine Schnittstelle, über die Systeme und Robotik automatisiert sowie verschiedene Geräte gesteuert und mit Strom versorgt werden können. Es kann unter Windows, MacOSx und GNU / Linux programmiert werden.

Spezifikationen

• Entwicklungsplatine mit MicroUSB-Eingang zur Programmierung.
• Zusammengebaut mit ATmega324u4 Mikrocontroller. 16Mhz Uhr.
• Flash-Speicher: 32 KB (ATmega32u4), von denen 4 KB vom Bootloader verwendet werden. SRAM 2,5 KB, EEPROM 1 KB.
• Es verfügt über 20 E / A-Anschlüsse (Digital Input / Output) und 12 analoge Eingangsanschlüsse.
• Es verfügt über einen 3,5-mm-Stromanschluss zum Anschließen einer externen Stromquelle.
• Es enthält eine rücksetzbare Polyfuse, die die USB-Anschlüsse schützt, an denen sie angeschlossen ist.
• Eingangsspannung: 7V bis 12V. Betriebsspannung 5V.
• Terminals für ICSP-Verbindung (In Chip Serial Programmer) und eine Reset-Taste.
• Kompatibel mit unserem Netzteil # VF001.
• Abmessungen: 58 x 10 x 81 mm (Breite x Höhe x Tiefe).

Es verfügt über 20 digitale Ein-/Ausgangspins (von denen 7 als PWM-Ausgänge und 12 als Analogeingänge verwendet werden können), einen 16 MHz Quarzoszillator, einen Mikro-USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist; schließen Sie ihn einfach mit einem USB-Kabel an einen Computer an oder betreiben Sie ihn mit einem AC/DC-Adapter oder einer Batterie, um loszulegen. Technische Daten: - SRAM 2,5 KB (ATmega32u4) - EEPROM 1 KB (ATmega32u4) - Taktrate: 16 MHz - Größe: 68,6 cm x 53,3 cm) - Gewicht: 20 g - Empfohlene Eingangsspannung: 7 - 12 V - Anzahl analoge Eingänge: 12 - Ausführung: ATmega32u4 - Betriebsspannung: 5 V/DC - Digitale I/O-Pins: 20 - PWM-Kanäle: 7 - Flash-Speicher: 32 KB (ATmega32u4) davon 4 KB vom Bootloader verwendet

ARDUINO® LEONARDO (+ HEADER)

Arduino Leonardo With Headers A000057 Board (A000057)

Arduino Leonardo. Mikrocontrol

Prozessor | Mikrocontroller-Modell: ATMega32u4 | Mikrocontroller Frequenz: 16 MHz | Speicher | Flash-Speicher: 0.032 MB | SRAM (Statischer Random Access-Speicher): 2.5 KB | EEPROM (Elektrisch überschreibbarer. programmierbarer Lesespeicher): 1 KB | Anschlüsse und Schnittstellen | Anzahl der USB-Anschlüsse: 1 | Anzahl der digitalen E-/A-Kontakte: 20 | Anzahl der analogen E-/A-Kontakte: 12 | PWM digitale E-/A-Pins: 7 | Merkmale | Formfaktor: Arduino | Energie | DC input Spannung: 7-12 V | Arbeitsspannung: 5 V | Eingangsspannung (max.): 6 - 20 V | Gleichstrom pro E-/A-Pin: 40 mA | Gewicht und Abmessungen | Dimensionen Tafel: 53.3 x 68.6 mm | Gewicht: 20 g |
