Eigenschaften:- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung von Duschrinnen der Reihe CleanLine
- Für Verbundabdichtungen
- Für Estrichhöhen>= 90 mm am Einlauf
- Güteüberwacht nach EN 1253-3
- Dichtvlies vormontiert
- Dichtvlies umlaufend 10 cm
- Zur Anbindung von Abdichtsystemen
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
- Mit Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Distanzplatte
- Stärke 2 cm
Technische Daten:
- Serie: CleanLine
- Material Gitter: Stahl
- Nenndurchmesser: DN 50
- Rohraußendurchmesser: 50 mm
- Anschluss: Schiebeende
- Richtung Auslass: Horizontal
- Gesamtlänge: 358 mm
- Gesamtbreite: 130 mm
- Gesamthöhe: 220 mm
- Sperrwasserhöhe: 50 mm
- Ablaufleistung: 0,8
- Mit Siphon: Ja
- Höhenverstellbar: Ja
- Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
- Geeignet für Betonboden: Nein
- Geeignet für beschichteten Boden: Nein
- Geeignet für Vinylboden: Nein
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Serie: CleanLine
- Material Gitter: Stahl
- Nenndurchmesser: DN 50
- Rohraußendurchmesser: 50 mm
- Anschluss: Schiebeende
- Richtung Auslass: Horizontal
- Gesamtlänge: 358 mm
- Gesamtbreite: 130 mm
- Gesamthöhe: 220 mm
- Sperrwasserhöhe: 50 mm
- Ablaufleistung: 0,8
- Mit Siphon: Ja
- Höhenverstellbar: Ja
- Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
- Geeignet für Betonboden: Nein
- Geeignet für beschichteten Boden: Nein
- Geeignet für Vinylboden: Nein
Bitte beachten Sie: Dekoration Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- Serie: CleanLine
- Material Gitter: Stahl
- Nenndurchmesser: DN 50
- Rohraußendurchmesser: 50 mm
- Anschluss: Schiebeende
- Richtung Auslass: Horizontal
- Gesamtlänge: 358 mm
- Gesamtbreite: 130 mm
- Gesamthöhe: 220 mm
- Sperrwasserhöhe: 50 mm
- Ablaufleistung: 0,8
- Mit Siphon: Ja
- Höhenverstellbar: Ja
- Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
- Geeignet für Betonboden: Nein
- Geeignet für beschichteten Boden: Nein
- Geeignet für Vinylboden: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Geberit Rohbauset für CleanLine Duschrinnen (Estrichhöhe 90–220 mm)
Das Geberit Rohbauset für CleanLine Duschrinnen eignet sich perfekt für die bodengleiche Entwässerung in modernen Badezimmern. Es wurde speziell für den Innenbereich konzipiert und ermöglicht den sicheren und schallentkoppelten Einbau von Geberit CleanLine Duschrinnen. Der EPS-Grundkörper sorgt für zuverlässige Schallentkopplung und die Aufnahme des Geruchsverschlusses, während das Set optimal auf Verbundabdichtungen abgestimmt ist.
Verwendungszwecke
- Zum Einbau innerhalb von Gebäuden
- Für Geberit Duschrinnen der Reihe CleanLine
- Geeignet für Verbundabdichtungen
Eigenschaften
- Güteüberwacht nach EN 1253-3
- Grundkörper aus EPS: schallentkoppelt und aufnahmefähig für Geruchsverschluss
- Flexibler Einbau bei Estrichhöhen zwischen 90 und 220 mm
Technische Details
- Ablaufleistung: 0,8 l/s
- Sperrwasserhöhe: 50 mm
- Form: Sonstige
- DN (Nennweite): 50
- Außendurchmesser: 50 mm
- Länge: 30 cm (Grundkörper), 35,8 cm (komplett)
- Breite: 13 cm
- Höhe: 9 cm
- Höhe variabel (H1): 9–22 cm
- Teilmaß-Höhe (h): 4,2 cm
Lieferumfang anzeigen
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Distanzplatte (2 cm Stärke)
Zusätzlich erforderlich
- Duschrinne der Reihe CleanLine (separat zu )
- Geberit
- 1 x Rohbauset zu Geberit CleanLine Duschrinnen
- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine
- Für Fußbodenaufbauten 90 - 200mm
- Für Verbundabdichtungen
- Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
- Zum Einbau bei sehr geringem Fußbodenaufbau
Eigenschaften:
- Abweichend zu Anforderungen aus EN 1253 ist die Siphonierhöhe nur 30mm
- Mindesthöhe Estrich am Einlauf 90mm
- Dichtvlies vormontiert, umlaufend 10cm, zur Anbindung von Abdichtungssystemen
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
Technische Daten:
- Sperrwasserhöhe (mm): 50 mm
- Ablauf höhenverstellbar: Ja
- Form: Sonstige
- DN / Nennweite: 50
- d, ø / Außendurchmesser (mm): 50 mm
- Ablaufleistung (l/s): 0,8 l/s
- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm
- B / Breite (cm): 13 cm
- H / Höhe (cm): 9 cm
- H1 / Höhe (cm): 9–22 cm
- h / Höhe Teilmaß (cm): 4,2 cm
Lieferumfang:
- Bauschutzdecke mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
Zusätzlich zu (siehe Empfehlung)
- Duschrinne der Reihe CleanLine
Produktdetails
- zur Entwässerung von Geberit Duschrinnen der Serie CleanLine
- Rohrdurchmesser: 50mm
- für Estrichhöhen ≥90 mm am Einlauf
- Einbau innerhalb von Gebäuden
- zur Aufnahme des Abwassers eines einzelnen Brausekopfs
- Sperrwasserhöhe liegt bei 50mm
- Dichtvlies ist vormontiert (10cm umlaufend, zur Anbindung von Abdichtsystemen)
- Ablaufleistung: 0,8 l/s
Inhalt:
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Distanzplatte, Starke 2cm
Passend zu

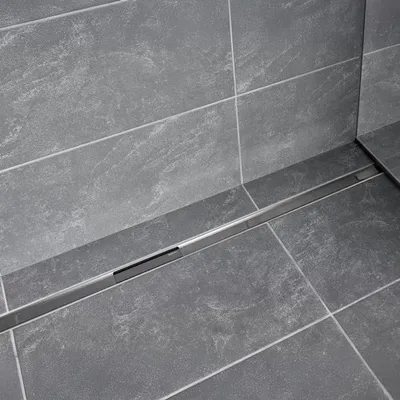

- Geberit Duschrinne CleanLine80
- Geberit Duschrinne CleanLine20
- Geberit Duschrinne CleanLine60
- Geberit Duschrinne CleanLine60, für dünne Bodenbeläge
- Geberit Duschrinne CleanLine, befliesbar
Lieferumfang:
- Gebertit CleanLine Rohbauset für Fußbodenaufbauhöhe ab 9cm 154150001
Für die Beantwortung weiterer Fragen stehen Ihnen unsere Mitarbeiter gerne zur Verfügung. Nutzen Sie die kompetente über unsere Hotline +49 (0) 5141 59 34 480 oder nehmen Sie per Whatsapp Kontakt mit uns auf.
Anwendungsbereich
Zum Einbau innerhalb von Gebäuden
Zur Entwässerung von Geberit Duschrinnen CleanLine Reihe
Für Verbundabdichtungen
Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
Zum Einbau bei sehr geringem Fußbodenaufbau
Zum Einsatz als Bodenablauf mit Abgang horizontal
Für Estrichhöhen ≥ 90 mm am Einlauf
Technische Daten
- Ablaufleistung (l/s): 0,8 l/s
- Sperrwasserhöhe (mm): 50 mm
- Breite (cm): 13 cm
- Außendurchmesser (mm): 50 mm
- Höhe (cm): 9-22 cm
- Nennweite: DN50
Eigenschaften
- Güteüberwacht nach EN 1253-3
- Grundkörper aus EPS zur
Schallentkopplung und
Geruchsverschlussaufnahme
Lieferumfang
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Distanzplatte, Stärke 2 cm
Geberit Cleanline Rohbauset Duschrinne SH 50 - d50mm online kaufen
Verwendung:Zum Einbau innerhalb von Gebäuden
Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine
Für Fussbodenaufbauten 90–200 mmZum Einsatz mit Verbundabdichtungen
Eigenschaften: Güteüberwacht nach EN 1253-3
Mindesthöhe Estrich am Einlauf 90 mm
Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
EPS Grundkörper zur Schallentkopplung und Siphonaufnahme
Lieferumfang: Bauschutzdeckel mit Abzugskante
Dünnbettaufsatz
Siphon aus PE-HD
Befestigungsmaterial
Nicht enthalten: Duschrinne der Reihe CleanLine
Werknummer: 154150001
Verwendungszweck:
- für die Montage im Gebäudeinneren
- für die Ableitung von Wasser aus Geberit Duschkanälen der Reihe CleanLine
- für verbundene Isolationen
- für Bodenstärken von 90 - 200 mm
Eigenschaften:
- dichtende ungewebte vormontierte Textilie
- ungewebte Dichttextilie mit 10 cm Überstand am Umfang, für den Anschluss von Dichtsystemen
- Grundgehäuse aus EPS zur Schalldämmung und Befestigung des Geruchsverschlusses
Technische Informationen:
- Durchfluss bis 48 l/min
- Höhe des Wasserverschlusses 50 mm
Lieferumfang:
- Schutzabdeckung mit Referenzkante
- Aufsatz für eine dünne Schicht
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
Der Duschkanal der Reihe CleanLine ist kein Bestandteil der Lieferung.
Produktdetails und Vorteile: Geberit Rohbau-Set CleanLine Ø 50 mm
Das Geberit Rohbau-Set CleanLine mit einem Durchmesser von Ø 50 mm ist die ideale Lösung zur Entwässerung von Duschrinnen der CleanLine-Reihe.
Hervorragende Abdichtung und Schallentkopplung
Das Set ist mit einem vorgefertigten Dichtvlies ausgestattet, das eine umlaufende Abdichtung von 10 cm ermöglicht. Dieses Dichtvlies sorgt für die optimale Anbindung an Abdichtungssysteme.
Für Estrichhöhen ab 90 mm am Einlauf
Das Geberit Rohbau-Set ist für Estrichhöhen ab 90 mm am Einlauf konzipiert und erfüllt die Anforderungen gemäß EN 1253-3. Es ist güteüberwacht und bietet eine hohe Zuverlässigkeit und Langlebigkeit.
Produktdetails und Vorteile im Überblick:
- Für Duschrinnen der CleanLine-Reihe: Speziell entwickelt für Geberit CleanLine-Duschrinnen.
- Dichtvlies vormontiert: Sorgt für eine einfache und zuverlässige Abdichtung.
- Für Estrichhöhen ab 90 mm: Geeignet für Estrichhöhen am Einlauf von 90 bis 220 mm.
Sie das Geberit Rohbau-Set CleanLine Ø 50 mm jetzt online und profitieren Sie von schneller Lieferung und bequemer Zahlung auf !
Verwendungszwecke - Zum Einbau innerhalb von Gebäuden - Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine - Für Verbundabdichtungen Eigenschaften - Güteüberwacht nach EN 1253-3 - Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme Technische Eigenschaften - Ablaufleistung (l/s): 0,8 l/s - Sperrwasserhöhe (mm): 50 mm - B / Breite (cm): 13 cm - d, D / Außendurchmesser (mm): 50 mm - H / Höhe (cm): 9 cm - h / Höhe Teilmaß (cm): 4,2 cm - L / Länge (cm): 30 cm - DN / Nennweite: 50 - L1 / Länge (cm): 35,8 cm - H1 / Höhe (cm): 9-22 cm Zusätzlicher Lieferumfang - Bauschutzdeckel mit Abzugskante - Dünnbettaufsatz - Geruchsverschluss aus PE-HD - Befestigungsmaterial - Distanzplatte, Stärke 2 cm Zusätzlich zu - Duschrinne der Reihe CleanLine
Geberit Rohbauset Duschablauf Einbauhöhe 9-20cm. Wassersperre 50mm
