Eigenschaften - Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe , sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen - Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet - Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul - Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt - Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar - Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise Technische Daten:
- Netzform DC: Nein
- Netzform IT: Nein
- Netzform TN: Ja
- Netzform TN-C: Ja
- Netzform TN-C-S: Nein
- Netzform TN-S: Nein
- Netzform TT: Nein
- Netzform sonstige: Nein
- Anzahl der Leiter (ohne Erde): 3
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 120 kA
- Nennspannung AC: 230 V
- Höchste Dauerspannung AC: 275 V
- Höchste Dauerspannung DC: 350 V
- Schutzpegel: 1,25 kV
- Schutzpegel L-N: 1,25 kV
- Schutzpegel N-PE: 1,25 kV
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A
- Kurzschlussfestigkeit (Isccr): 100 kA
- Integrierter Kurzschlussschutz: Nein
- Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 125 A
- Integrierte Vorsicherung: Nein
- Leckstromfrei: Nein
- Montageart: Hutschiene TH35
- Baugröße: 3 TE
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Netzform DC: Nein
- Netzform IT: Nein
- Netzform TN: Ja
- Netzform TN-C: Ja
- Netzform TN-C-S: Nein
- Netzform TN-S: Nein
- Netzform TT: Nein
- Netzform sonstige: Nein
- Anzahl der Leiter Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Netzform DC: Nein
- Netzform IT: Nein
- Netzform TN: Ja
- Netzform TN-C: Ja
- Netzform TN-C-S: Nein
- Netzform TN-S: Nein
- Netzform TT: Nein
- Netzform sonstige: Nein
- Anzahl der Leiter (ohne Erde): 3
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 120 kA
- Nennspannung AC: 230 V
- Höchste Dauerspannung AC: 275 V
- Höchste Dauerspannung DC: 350 V
- Schutzpegel: 1,25 kV
- Schutzpegel L-N: 1,25 kV
- Schutzpegel N-PE: 1,25 kV
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A
- Kurzschlussfestigkeit (Isccr): 100 kA
- Integrierter Kurzschlussschutz: Nein
- Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 125 A
- Integrierte Vorsicherung: Nein
- Leckstromfrei: Nein
- Montageart: Hutschiene TH35
- Baugröße: 3 TE
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Überspannungsableiter Typ 2 der Baureihe QuickSafe sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400V System. Die Geräte können für den Einsatz als Überspannungspannungsableiter nach VDE 0100 Teil 443 und Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0B - 1 und höher verwendet werden. Das hohe Nennableitvermögen von 20 kA ermöglicht eine erhöhte Lebensdauer im Vergelich zu den Mindestforderungen der Norm. Die Geräte bestehen aus einer Basiseinheit und steckbaren Schutzmodulen, welche sehr einfach zur Durchführung der Isolationsmessung entnommen werden können. Sie sind voll kompatibel mit den Installationsgeräten der Baureihe pro M compact und mit diesen über Phasenschienen verschienbar. Sicherungsautomaten aus dieser Baureihe können auch als Vorsicherung verwendet werden. Die Überspannungsableiter sind geprüft als Typ 2 Ableiter nach der Prüfnorm DIN EN 61643-11 (VDE 0675 Teil 6-11) und class II nach IEC 61643-11.
Technische Details:| Name | Wert |
|---|
| Type | OVR T2 3L 40-275P QS |
| Hersteller Artikelnummer | 2CTB803873R2400 |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Höchste Dauerspannung AC | 275 V |
| Max. Ableitstoßstrom (8/20) | 120 kA |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Schutzpegel | 1,3 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Schutzpegel L-N | 1,3 kV |
| Schutzpegel N-PE | 1,3 kV |
| Mit Fernmeldekontakt | nein |
| Integrierte Vorsicherung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Kurzschlussfest | nein |
| Netzform | TN-C |
| Ausführung der Pole | 3 |
ABB Stotz S&J Überspannungsschutz Typ2 OVRT23L40-275PQ
Hersteller:ABB Stotz S&J
Bezeichnung:Überspannungsschutz Typ2 TN-C 3P 20kA
Typ:OVRT23L40-275PQ
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:ja
Netzform TN-C-S:nein
Netzform TN-S:nein
Netzform TT:nein
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):3
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):20 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:275 V
Höchste Dauerspannung DC:350 V
Schutzpegel:1,25 kV
Schutzpegel L-N:1,25 kV
Schutzpegel N-PE:1,25 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A
Kurzschlussfestigkeit (Isccr):100 kA
Integrierter Kurzschlussschutz:nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG:125 A
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:sonstige
Baugröße:3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):16 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20
ABB Stotz S&J Überspannungsschutz Typ2 OVRT23L40-275PQ: weitere Details
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
Geliefert wird: ABB Stotz S&J Überspannungsschutz Typ2 TN-C 3P 20kA OVRT23L40-275PQ, Verpackungseinheit: 1 Stk., EAN: 3660308519825

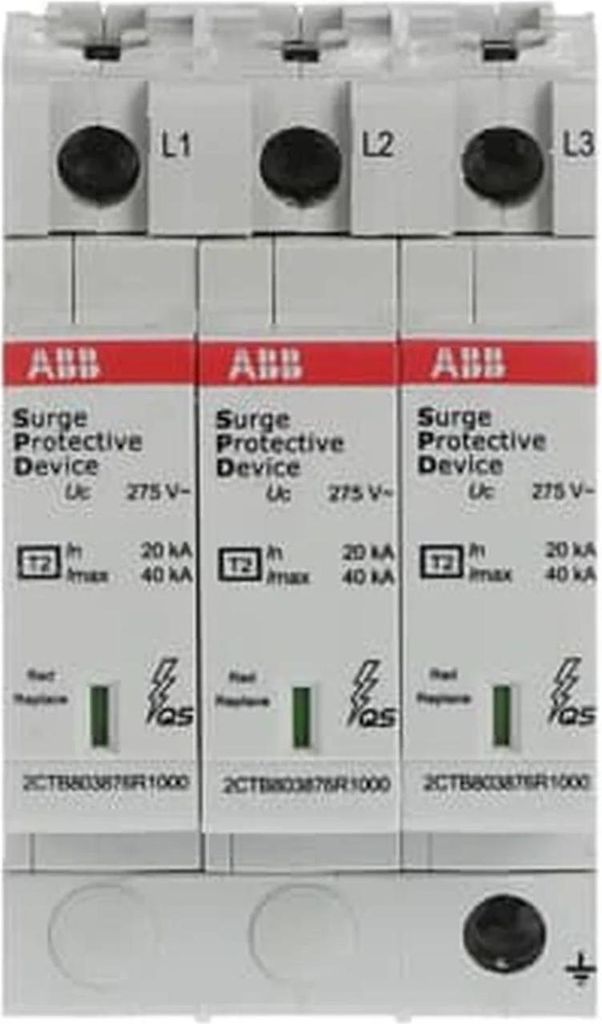

ABB OVR T2 3L 40-275 P QS (2CTB803873R2400)
Überspannungsableiter Typ 2 für TN-C-Netze. 3-polige Ausführung, Bemessungsspannung 275 V, Nennableitstoßstrom In 20 kA, maximaler Stoßstrom Imax 40 kA. Schutzpegel Up 1,25 kV. Effiziente Lösung für den Überspannungsschutz in Unterverteilungen.
n.a.

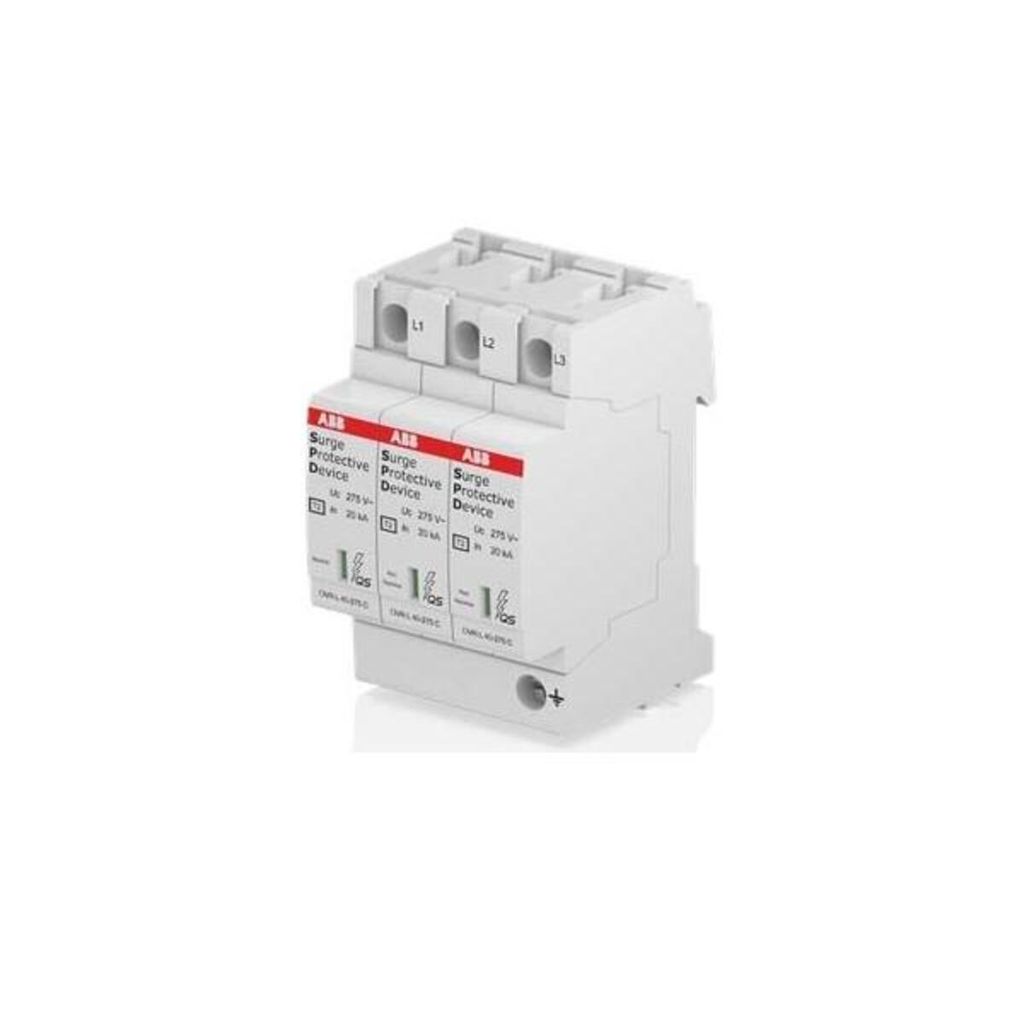

Überspannungsableiter OVR T2 3L 40-275 P QS Typ2 (2CTB803873R2400)
