Eigenschaften - Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm macht den SXRL zu einem vielseitig einsetzbaren Produkt- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch- Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B.
- Brandschutzprüfbericht: Ja
- Nutzlänge bei Verankerungstiefe 70 mm: 90 mm
- Nutzlänge bei Verankerungstiefe 90 mm: 70 mm
- Antrieb: T40/SW13
- Bohrernenndurchmesser: 10 mm
- Gewicht: 3.138 g
- Dübellänge: 160 mm
- Nutzlänge bei Verankerungstiefe 50 mm: 110
- Bohrlochtiefe bei Durchsteckmontage min.: 170
- ETA-Zulassung (1): Ja
- Ausführung: Mit 6KT.Sicherheitsschr.,angeformte Scheibe,TX
- Werkstoff Schraube: Edelstahl A4
- Güte Werkstoff Schraube: A4
- Lastwerte: Ja
- Auch geeignet für Verankerungsgrund: Vollgips-Platten, Naturstein mit dichtem Gefüge
- Verankerungsgrund: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Brandschutzprüfbericht: Ja
- Nutzlänge bei Verankerungstiefe 70 mm: 90 mm
- Nutzlänge bei Verankerungstiefe 90 mm: 70 mm
- Antrieb: T40/SW13
- Bohrernenndurchmesser: 10 mm
- Gewicht: 3.138 g
- Dübellänge: 160 mm
- Nutzlänge bei Verankerungstiefe 50 mm: 110
- Bohrlochtiefe bei Durchsteckmontage min.: 170
- ETA-Zulassung (1): Ja
- Ausführung: Mit 6KT.Sicherheitsschr.,angeformte Scheibe,TX
- Werkstoff Schraube: Edelstahl A4
- Güte Werkstoff Schraube: A4
- Lastwerte: Ja
- Auch geeignet für Verankerungsgrund: Vollgips-Platten, Naturstein mit dichtem Gefüge
- Verankerungsgrund: Vollziegel, Hochlochziegel, Kalksand-Lochstein, Vollblock aus Leicht- und Normalbeton, Hohlblock aus Leichtbeton, Porenbeton, Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Beton, Wärmedämmblöcke, Vollgips-Platten
- Werkstoff Dübel: Kunststoff
- Güte Werkstoff Dübel: Nylon
- Wirkungsweise: Reibschluss, Formschluss
- Montageart: Durchsteckmontage
- Gütesiegel: Ja
- Anerkennung Factory Mutual: Nein
- Brandprüfung: Nein
- DOP - Declaration of Performance: Ja
- EPD - Umwelt Produktdeklaration: Nein
- Eigenschaft: Zwei Spreizzonen werden zu einem langen Spreizelement, dünnwandige Baustoffe Stege werden nicht zerstört, Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels, höchste Haltekräfte in Porenbeton und Vollbaustoff, Haltekräfte werden gleichmäßig in Baustoff eingeleitet
- Feuerwiderstandsklasse: Keine
- Prüfzeichen: Nein
- Technische Dokumentation: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Der fischer Langschaftdübel SXRL-FUS R ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus nicht rostendem Stahl ist der Langschaftdübel für Befestigungen von Metallkonstruktionen im Außenbereich geeignet.
- Antrieb: TX40 / SW 13
- Bohrernenndurchmesser: 10 mm
- Dübellänge: 160 mm
- Geeignet für Schraubendurchmesser von/bis: 7 mm
- Farbe: grau
- Antrieb: Innenstern TX / Sechskant
- Ausführung: Mit Schraube
- Material: Nicht rostender Stahl
- Nutzlänge: 90 mm
- Nutzlänge: 110 mm
- Nutzlänge: 70 mm
- Oberfläche (Schraube): A4
- Verpackungsvariante: Faltschachtel
- Zulassung / Bewertung: Porenbeton
- Zulassung / Bewertung: Mauerwerk
- Zulassung / Bewertung: Beton
- Min. Bohrlochtiefe bei Durchsteckmontage: 170 mm
- Nutzlänge bei Verankerungstiefe 50 mm: 110 mm
- Nutzlänge bei Verankerungstiefe 70 mm: 90 mm
- Nutzlänge bei Verankerungstiefe 90 mm: 70 mm
- Profi / DIY: Profi
- Vorsteckmontage: Nein
- Durchsteckmontage: Ja
- Abstandsmontage: Nein
- Kopfform: Sechskant mit angepresster Unterlegscheibe
- Geeignet für Gipskarton: Nein
- Produktlinie: SXRL
- Geeignet für Holz: Nein
- Geeignet für Beton: Ja
- Ausführung (etim): Universaldübel
- Mit Schraube: Ja
- Mit Rand: Ja
- Oberflächenschutz: sonstige
- Geeignet für Sechskant-Holzschraube: Ja
- Geeignet für Befestigung mit Kabelbinder: Nein
- Werkstoff (etim): Kunststoff
- Material: Nylon
- Produkttyp: Langschaftdübel mit Schraube
- Geeignet für Porenbeton: Ja
- Geeignet für Kalksandstein: Ja
- Geeignet für Naturstein: Ja
- Geeignet für Gasbeton: Ja
- Geeignet für Vollziegel: Ja
- Geeignet für Spanplatte: Nein
- Geeignet für Hochlochziegel: Ja
- ETA-Zulassung: Ja
- DIBT-Zulassung: Ja
- VDS-Zulassung: Ja
- Inhalt: 50 Stück
- Gewicht: 3171 Gramm
Der kraftvolle Problemlöser mit langem Spreizteil.
Der fischer Langschaftdübel SXRL FUS ist mit der fischer Sechskant-Sicherheitsschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T40 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen.
In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement.
Mit der Sicherheitsschraube aus nicht rostendem Stahl ist der Langschaftdübel für Befestigungen im Außenbereich wie Fassaden-, Decken- und Dachunterkonstruktionen geeignet.
- Produkttyp:
- Schrauben- & Dübelsatz
- Geeignet für Materialien:
- Autoklaven-Porenbeton, Mauerziegel, Beton, Gipsblock, Mauerwerk
- Material:
- Kunststoff
- Schrauben enthalten:
- Ja
- Schraubenmaterial:
- Edelstahl
- Schraubsorte:
- Torx
- Schraubendrehergröße:
- TX40
- Durchmesser:
- 1 cm
- Länge (mm):
- 160 mm
- Bohrlochdurchmesser:
- 1 cm
- Menge pro Packung:
- 50 Stück(e)
- Verpackungsart:
- Box
Fischer Langschaftdübel SXRL 10x160 FUS Edelstahl A4 - 50 Stück
Technische Daten:Bohrernenndurchmesser: 10 mmmin. Bohrlochtiefe bei Durchsteckmontage: 170 mm mmNutzlänge bei 70mm Verankerungstiefe: 90 mm mmNutzlänge bei 90mm Verankerungstiefe: 70 mmDübellänge: 160 mmAntrieb: TX40/SW13 mmZulassungen: ETAVerkaufseinheit: 50 StückAusführung: Edelstahl A4
Baustoffe:
Zugelassen für:HochlochziegelPorenbetonHohlblock aus LeichtbetonKalksand-LochsteinWärmedämmblöckeVollblock aus Leicht- und NormalbetonVollziegelKalksand-VollsteinBeton ? C12/15
Auch geeignet für:Naturstein mit dichtem GefügeVollgips-Platten
Anwendungen:
Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder MetallTV-KonsolenKüchenhängeschränkeGarderobenKanthölzerFensterTore und Türendruckbeanspruchte Fassadenunterkonstruktionen (z. B. ohne Wandhalter auf Abstand montierte Fassadenkonstruktionen)
Vorteile:Durch die besondere Geometrie des
Dübels verteilen sich die Haltekräfte
gleichmäßig im Bohrloch.
Beim Tiefersetzen verhindern die
längeren Rippen ein Mitdrehen des
Dübels bei der Montage.
Die zwei Verankerungstiefen mit 70
oder 90 mm bieten besondere Vorteile
und hohe Lasten bei der Verankerung
in verschiedenen Baustoffen.
Bei der Verankerung in Loch- und Vollbaustoff
en führen die zwei Spreizzonen
zu optimalen Haltewerten.
Der SXRL 14 ist zusätzlich für Anwendungen,
die auf Druck beansprucht
werden zugelassen und darf für Fassadenkonstruktionen
verwendet werden,
die ohne Wandhalter auf Abstand
montiert werden.
Der SXRL mit Nutzlängen bis 290 mm
bietet für jede Anwendung den richtigen
Dübel.
Funktionsweise:

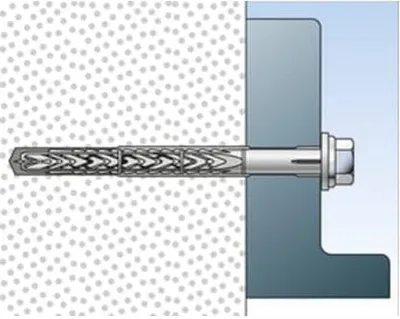

In Lochsteinmauerwerk wird durch
die zwei Spreizzonen eine untergrundschonende
Die porösen Steinstege werden
durch die zweite Spreizzone nicht
zerstört und können dadurch zur Kraftweiterleitung
herangezogen werden.
Die zwei Spreizzonen vereinen sich
im Porenbeton und Vollbaustoff en
zu einem langen Spreizelement
flächige Lastverteilung in den Untergrund.
Artikel 88551 Dbel-Nylon SXRL-FUS Schrauben A 4 FISCHER Langschaftdb. SXRL-FUS mit Sechskantkopf und Innensechsrund - Abmessung: SXRL 10 x160 FUS VE=S (50 Stck )
Weitere technische Eigenschaften:
Gruppencode: 088551.94005
Normart: REYHER-Artikel 88551
Das Fischer Extended Plugs SXRL 10x160 FUS Montageset ist die ideale Lösung für sichere Fixierungen in verschiedenen Anwendungen. Die Stahlsechskantschrauben bieten stabilen Halt und die UScheiben sorgen für eine gleichmäßige Druckverteilung. Die Extended Plugs ermöglichen einfache und dauerhafte Fixierungen. Perfekt für den professionellen Einsatz in Bauprojekten oder DIY-Projekten geeignet. Verlassen Sie sich auf Fischer Qualität für sichere Befestigungen!
Bitte beachten Sie die Montageanleitung und verwenden Sie die passenden Werkzeuge für eine fachgerechte Installation.
