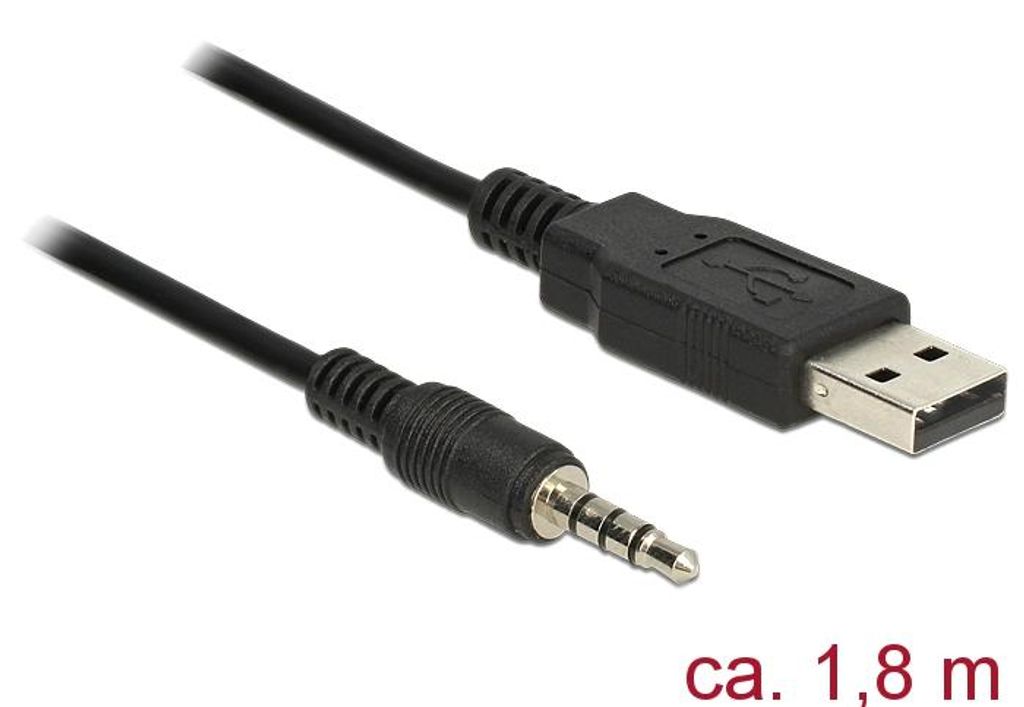

Dieser USB 2.0 zu TTL Konverter von Delock kann direkt an GPIO (General purpose input / output) Anschlüssen oder UART (Universal Asynchronous Receiver / Transmitter) Schnittstellen angeschlossen werden. Der Konverter eignet sich für Anwendungen an Einplatinencomputern, Kontrollern, FPGAs, MCUs und in der Schaltungselektronik etc.Spezifikationen
- Anschlüsse: 1 x USB 2.0 Typ-A Stecker > 1 x TTL 3,3 V 3,5 mm Klinkenstecker
- Pinbelegung: 1. TXD 2. RXD 3. GND 4. VCC
- Chipsatz: FTDI FT232RL
- Drahtquerschnitt: 28 AWG
- Kompatibel zu UHCI / OHCI / EHCI Kontroller
- Datentransferrate bis zu 3 Mbps
- Datenbits: 7 oder 8
- Stopbits: 1 oder 2
- Parität: Keine, Leerzeichen, Gerade, Ungerade, Markierung
- Flusskontrolle: keine, Hardware RTS / CTS, Software XON / XOFF
- FIFO: 128 Byte - RX 256 Byte - TX
- VCC = 5 V
- Kabellänge inkl. Anschlüsse: ca. 1,8 m
- Betriebstemperatur: -20 °C 80 °CSystemvoraussetzungen
- Linux Kernel 2.6 oder höher
- Mac OS 10.5 oder höher
- Windows4.2/5.0/6.0
- Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64/11
- PC oder Notebook mit einem freien USB Typ-A PortPackungsinhalt
- Konverter USB 2.0 Seriell TTL
- Treiber CD
- Bedienungsanleitung
Allgemeine Informationen
- Hersteller:
- TRAGANT Handels und Beteiligungs GmbH
- Hersteller-Artikelnummer:
- 83779
- Hersteller-Webseite:
- Marke:
- Tragant
- Produktbezeichnung:
- Kabel USB TTL Stecker > 3,5 mm 4 Pin Klinkenstecker 1,8 m (3,3 V)
- Verkaufsverpackung:
- Retail
- Produkttyp:
- Datentransferkabel
Technische Informationen
- Kabeltyp:
- Mini-Phone/USB
- Kabellänge:
- 1,80 m
- Anschluss1:
- USB 2.0 Typ A - Stecker
- Details zu Stecker am ersten Ende:
- Anschluss 1: USB A, Stecker
- Anschluss2:
- Mini-Phone Stereo-Audio - Stecker
- Details zu Stecker am zweiten Ende:
- 1 x 3-pin Mini-phone Stereo Audio - Male
- Unterstützte Geräte:
- Amerikanische Drahtlehre (AWG):
- 28 AWG
- Kabellänge:
- 1,8 m
- Anschluss 1:
- 3.5mm
- Anschluss 2:
- USB Typ-A
- Steckverbinder 1 Geschlecht:
- Männlich
- Steckverbinder 2 Geschlecht:
- Männlich
- Produktfarbe:
- Schwarz
- Betriebstemperatur:
- -20 - 80 °C
- Menge pro Packung:
- 1 Stück(e)
- Verpackungsart:
- Box
- Betriebsanleitung:
- Ja
Dieses USB TTL Kabel von Delock eignet sich aufgrund seines großen Temperatureinsatzbereiches besonders für industrielle Anwendungen. Es kann z. B. beim Anschluss von Pegelwandlern, GPS-Modulen, Schnittstellensteuerungen, Mikrocontrollern etc. eingesetzt werden.
Dieses USB TTL Kabel von Delock eignet sich aufgrund seines großen Temperatureinsatzbereiches besonders für industrielle Anwendungen. Es kann z. B. beim Anschluss von Pegelwandlern, GPS-Modulen, Schnittstellensteuerungen, Mikrocontrollern etc. eingesetzt werden.
- Verwenden Sie das Produkt nur wie in der Anleitung beschrieben.
- Schließen Sie das Kabel/den Adapter nur an geeignete Geräte an.
- Vermeiden Sie den Kontakt mit Wasser oder Feuchtigkeit.
- für Lagerung oder Transport aufbewahren.
- Nicht in der Nähe von Wärmequellen oder direktem Sonnenlicht ablegen.
- Regelmäßig auf Beschädigungen prüfen, bei sichtbaren Schäden nicht verwenden.
- Entsorgen Sie das Produkt nicht im Hausmüll, sondern gemäß lokalen Vorschriften für Elektronikschrott.
- Produkt von Kindern fernhalten.
- Verwenden Sie keine übermäßige Kraft beim Anschließen oder Entfernen.
- Sicherstellen, dass alle Stecker staubfrei sind, um Kurzschlüsse zu vermeiden.
Kurzinfo: DeLock Converter USB 2.0 > Serial-TTL 2.5 mm 3 pin stereo jack 1.8 m (3.3 V) - Serieller Adapter - USB - Seriell Gruppe Netzwerkadapter Hersteller DeLOCK Hersteller Art. Nr. 83779 EAN/UPC 4043619837793 Produktbeschreibung: DeLock Converter USB 2.0 > Serial-TTL 2.5 mm 3 pin stereo jack 1.8 m (3.3 V) - Serieller Adapter Gerätetyp Serieller Adapter Formfaktor Extern Schnittstellentyp (Bustyp) USB Data Link Protocol Seriell Prozessor 1 x 232RL - FTDI Produkten USB 1.1, USB 2.0 Systemanforderungen Microsoft Windows5.0, Microsoft Windows4.2, Apple MacOS X 10.6, Microsoft Windows 2003, Microsoft Windows Mobile, Apple MacOS X 10.5, Microsoft Windows Vista (32/64 bits), Linux Kernel 2.6, Microsoft Windows6.0, Microsoft Windows 7 (32/64 bits), Microsoft Windows XP (32/64 bits) Ausführliche Details Allgemein Gerätetyp Serieller Adapter Formfaktor Extern Schnittstellentyp (Bustyp) USB Netzwerk Anschlusstechnik Verkabelt Data Link Protocol Seriell Leistungsmerkmale Software-Flusssteuerung, Hardware-Flusssteuerung Produkten USB 1.1, USB 2.0 Prozessor / Speicher Prozessor 1 x 232RL - FTDI Erweiterung / Konnektivität Schnittstellen 1 x serial - Mini-Phone 3,5 mm, 4-polig Verschiedenes Enthaltene Kabel 1 x Kabel seriell (integriert) - 1.8 m Kennzeichnung RoHS Verpackung Einzelhandel Software / Systemanforderungen Software inbegriffen Treiber & Dienstprogramme Erforderliches Betriebssystem Microsoft Windows5.0, Microsoft Windows4.2, Apple MacOS X 10.6, Microsoft Windows 2003, Microsoft Windows Mobile, Apple MacOS X 10.5, Microsoft Windows Vista (32/64 bits), Linux Kernel 2.6, Microsoft Windows6.0, Microsoft Windows 7 (32/64 bits), Microsoft Windows XP (32/64 bits) Umgebungsbedingungen Min Betriebstemperatur -20 °C Max. Betriebstemperatur 80 °C
- Einfache Verbindung zu GPIO/UART
- Stabile FTDI-Übertragung
- Geeignet für 3,3V TTL-Signale
- 1,8m Kabellänge für flexiblen Einsatz
- Kompatibel zu Einplatinencomputern
- 28 AWG Drahtquerschnitt
- Datentransfer bis 3 Mbps
Dieser USB 2.0 zu TTL Konverter von Delock kann direkt an GPIO (General purpose input/output) Anschlüssen oder UART (Universal Asynchronous Receiver/Transmitter) Schnittstellen angeschlossen werden. Der Konverter eignet sich für Anwendungen an Einplatinencomputern, Kontrollern, FPGAs, MCUs und in der Schaltungselektronik etc.
- Anschlüsse: 1x USB 2.0 Typ-A Stecker undgt; 1x TTL 3,3 V 3,5 mm Klinkenstecker
- Pinbelegung: 1. TXD; 2. RXD; 3. GND; 4. VCC
- Chipsatz: FTDI FT232RL
- Drahtquerschnitt: 28 AWG
- Kompatibel zu UHCI/OHCI/EHCI Kontroller
- Datentransferrate bis zu 3 Mbps
- Datenbits: 7 oder 8
- Stopbits: 1 oder 2
- Parität: Keine, Leerzeichen, Gerade, Ungerade, Markierung
- Flusskontrolle: keine, Hardware RTS/CTS, Software XON/XOFF
- FIFO: 128 Byte - RX, 256 Byte - TX
- Kabellänge inkl. Anschlüsse: ca. 1,8 m
- Betriebstemperatur: -20°C 80°C
