Eigenschaften - Lastumschalter 4polig 40A für Hutschiene/Montageplatte.- Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen.- Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II.- Für die Montage auf Hutschiene oder Montageplatte geeignet. Technische Daten:
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Ausführung als Sicherheitsschalter: ja
- Ausführung als NOT-AUS-Einrichtung: nein
- Ausführung als Wendeschalter: ja
- Anzahl der Schalter: 1
- Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
- Bemessungsbetriebsspannung: 380..415 V
- Bemessungsdauerstrom Iu: 40 A
- Bemessungsdauerstrom bei AC-23, 400 V: 40 A
- Bemessungsdauerstrom bei AC-21, 400 V: 40 A
- Bemessungskurzzeitstromfestigkeit Icw: 1,26 kA
- Bemessungsbetriebsleistung bei AC-23, 400 V: 18 kW
- Schaltleistung bei 400 V: 26 kW
- Bedingter Bemessungskurzschlussstrom Iq: 50 kA
- Polzahl: 4
- Motorantrieb optional: nein
- Motorantrieb integriert: nein
- Spannungsauslöser optional: nein
- Gerätebauart: Einbaugerät Festeinbautechnik
- Geeignet für Bodenbefestigung: ja
- Geeignet für Frontbefestigung 4-Loch: nein
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Verteilereinbau: ja
- Geeignet für Zwischenbau: nein
- Farbe des Betätigungselements: grau
- Ausführung des Betätigungselements: kurzer Drehgriff
- Verriegelbar: ja
- Anschlussart Hauptstromkreis: Schraubanschluss
- Schutzart (IP), frontseitig: IP20
- Schutzart (NEMA): sonstige
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Ausführung Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Ausführung als Sicherheitsschalter: ja
- Ausführung als NOT-AUS-Einrichtung: nein
- Ausführung als Wendeschalter: ja
- Anzahl der Schalter: 1
- Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
- Bemessungsbetriebsspannung: 380..415 V
- Bemessungsdauerstrom Iu: 40 A
- Bemessungsdauerstrom bei AC-23, 400 V: 40 A
- Bemessungsdauerstrom bei AC-21, 400 V: 40 A
- Bemessungskurzzeitstromfestigkeit Icw: 1,26 kA
- Bemessungsbetriebsleistung bei AC-23, 400 V: 18 kW
- Schaltleistung bei 400 V: 26 kW
- Bedingter Bemessungskurzschlussstrom Iq: 50 kA
- Polzahl: 4
- Motorantrieb optional: nein
- Motorantrieb integriert: nein
- Spannungsauslöser optional: nein
- Gerätebauart: Einbaugerät Festeinbautechnik
- Geeignet für Bodenbefestigung: ja
- Geeignet für Frontbefestigung 4-Loch: nein
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Verteilereinbau: ja
- Geeignet für Zwischenbau: nein
- Farbe des Betätigungselements: grau
- Ausführung des Betätigungselements: kurzer Drehgriff
- Verriegelbar: ja
- Anschlussart Hauptstromkreis: Schraubanschluss
- Schutzart (IP), frontseitig: IP20
- Schutzart (NEMA): sonstige
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
HIM 404
Modularer 4poliger Umschalter nach DIN EN 60947-3
Lastumschalter 4polig 40A für Hutschiene/Montageplatte
Ausschreibungstext:
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
- Bemessungsbetriebsspannung Ue :380 / 415 V
- Nennstrom :40 A
- Frequenz :50/60 Hz
- Schaltleistung bei 400 V in AC1 :26 kW
- Kurzschlussstrom mit gI-gG Sicherung :50 kA
- Polart :4 P
- Steuerungsart :kurzer Drehgriff
- Verlustleistung pro Pol :0,9 W
- Gesamtverlustleistung unter Nennstrom :3,6 W
- Motorantrieb optional :Nein
- Betriebstemperatur :-20…70 °C
- Verriegelbar :Ja
- Schutzart :IP20
Energie
AC Eingangsspannung
380 - 415 V
Technische Details
Lieferumfang
- AC Eingangsspannung:
- 380 - 415 V
- Konformitätsbescheinigungen:
- RoHS
- Anzahl:
- 1
Modularer 4poliger Umschalter nach EN 60947, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Technische Details:| Name | Wert |
|---|
| Type | HIM404 |
| Hersteller Artikelnummer | HIM404 |
| Polzahl | 4 |
| Mit Nullstellung | ja |
| Bemessungsdauerstrom Iu | 40 A |
| Schutzart (IP), frontseitig | IP20 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | nein |
| Komplettgerät im Gehäuse | nein |
| Ausführung des Betätigungselements | sonstige |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Umschalter 4x40A HIM404 Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als Sicherheitsschalter, Ausführung als Wendeschalter, Anzahl der Schalter 1, Max. Bemessungsbetriebsspannung Ue bei AC 415V, Bemessungsbetriebsspannung 380 ... 415V, Bemessungsdauerstrom Iu 40A, Bemessungsdauerstrom bei AC-23, 400 V 40A, Bemessungsdauerstrom bei AC-21, 400 V 40A, Bemessungskurzzeitstromfestigkeit Icw 1,26kA, Bemessungsbetriebsleistung bei AC-23, 400 V 18kW, Schaltleistung bei 400 V 26kW, Bedingter Bemessungskurzschlussstrom Iq 50kA, Polzahl 4, Anzahl der Hilfskontakte als Öffner 0, Anzahl der Hilfskontakte als Schließer 0, Anzahl der Hilfskontakte als Wechsler 0, Gerätebauart Einbaugerät Festeinbautechnik, Geeignet für Bodenbefestigung, Geeignet für Verteilereinbau, Farbe des Betätigungselements grau, Ausführung des Betätigungselements kurzer Drehgriff, Verriegelbar, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart (IP), frontseitig IP20, Schutzart (NEMA) sonstige, Lastumschalter 4polig 40A für Hutschiene/Montageplatte. Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.

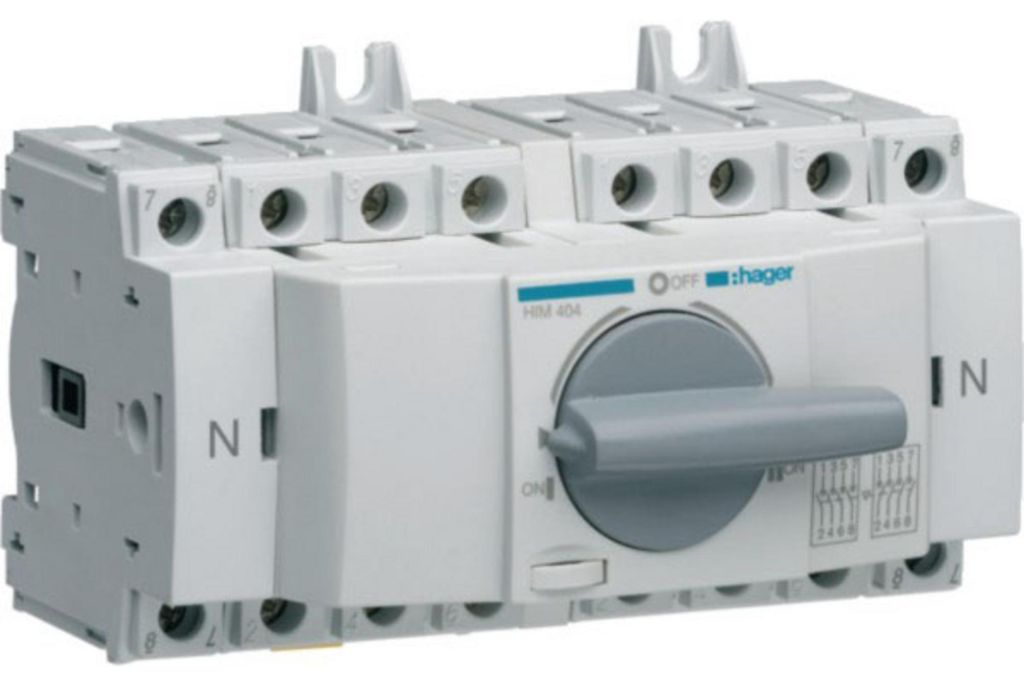

Hager Lastumschalter HIM404 4polig 40A (HIM404)
Der Lastumschalter ist ein modularer vierpoliger Umschalter nach DIN EN 60947-3, der für das Umschalten unter Last von zwei Niederspannungsstromkreisen ausgelegt ist. Er verfügt über eine Sicherheitstrennung und drei Schaltstellungen. Das Gerät ist für die Montage auf Hutschiene oder Montageplatte geeignet.
Hutschiene – Originalprodukt von Hager. Bezeichnung: HAGER Lastumschalter 3P+N 40A für Hutschiene/Montageplatte. Technische Angaben: 3P, 40A.
