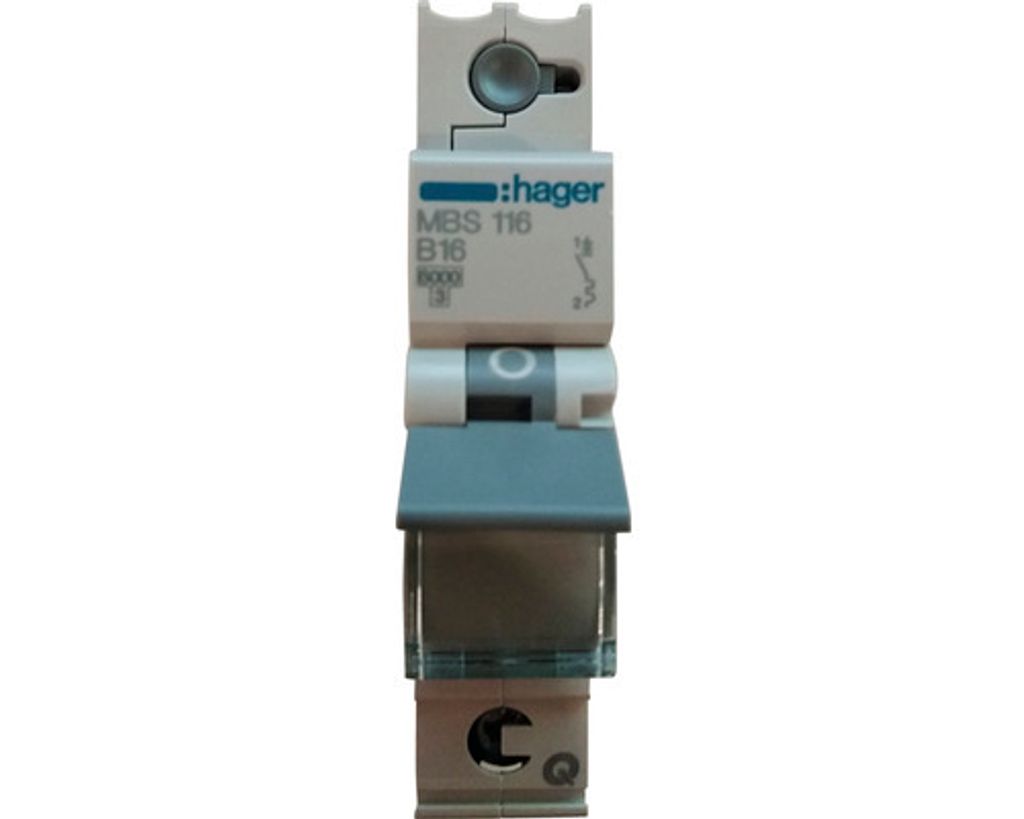

Hager Mbs116

Eigenschaften - Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul.- Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: B
• Polzahl (gesamt): 1
• Anzahl der abgesicherten Pole: 1
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Spannungsart: AC
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: ja
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 1
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..70°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: B
• Polzahl (gesamt): 1
• Anzahl der abgesicherten Pole: 1
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Einbautiefe: 70 mm
  • Auslösecharakteristik: B
  • Polzahl (gesamt): 1
  • Anzahl der abgesicherten Pole: 1
  • Bemessungsstrom: 16 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
  • Spannungsart: AC
  • Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
  • Frequenz: 50..60 Hz
  • Energiebegrenzungsklasse: 3
  • Unterputzmontage: ja
  • Mitschaltender Neutralleiter: nein
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Zusatzeinrichtungen möglich: ja
  • Breite in Teilungseinheiten: 1
  • Schutzart (IP): IP20
  • Umgebungstemperatur während des Betriebs: -25..70°C
  • Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
  • Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
  • Explosionsgeschützt: nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Leitungsschutzschalter MBS116

Hersteller:Hager
Bezeichnung:Leitungsschutzschalter 1p. B-16A,6kA,1M QC
Typ:MBS116
Einbautiefe:70 mm
Auslösecharakteristik:B
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:16 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:6 kA
Frequenz:50..60 Hz
Verlustleistung:2,44 W
Energiebegrenzungsklasse:3
Unterputzmontage:ja
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Hager Leitungsschutzschalter MBS116: weitere Details

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Geliefert wird: Hager Leitungsschutzschalter 1p. B-16A,6kA,1M QC MBS116, Verpackungseinheit: 1 Stk., EAN: 3250614314735

Leitungsschutzschalter mit QuickConnect - Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11):2003-12, EN 60898-1:2003, EN 60898-1, pr A1:2003, am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlußschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen, Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom:

16 A

AC Eingangsfrequenz:

50 - 60 Hz

Typ:

Typ B

Anzahl der Pole:

1

Anzahl Module (max.):

1 Modul(e)

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Breite:

17,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Leitungsschutzschalter (LS-Schalter), 1-polig, 6kA Ausschaltvermögen, B-Charakteristik, 16A, 1 Platzeinheit. Bietet zuverlässigen Schutz gegen Kurzschluss und Überlast, ideal für Wohn- und Geschäftsbereiche. Einfache Montage in Verteilertafeln.

Details: - Herstellernummer: MBS116 - Herstelltypnummer: MBS116

Hager MBS116 Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A QuickConnect 1 Modul

Technische Merkmale:

• Nennstrom: 16 A
• Polart: 1 P
• Auslösercharakteristik: B
• Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
• Anzahl Module: 1
• Polanzahl: 1 P
• Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 6 kA
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
• Stoßspannungsfestigkeit: 4000 V
• Gesamtverlustleistung unter Nennstrom: 2.44 W
• Gerätelebensdauer, elektrische Schaltspiele: 4000
• Gerätelebensdauer mechanische Schaltspiele: 20000

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul
n.a.

Der Leitungsschutzschalter ist ein einpoliges Gerät mit einer B-Charakteristik und einem Bemessungsstrom von 16 Ampere. Er verfügt über eine Quick Connect Klemme nach DIN EN 60898-1 und bietet Schutz durch einen zeitverzögerten thermischen Auslöser für Überlast sowie einen elektromagnetischen Auslöser für Kurzschluss. Das Produkt ist geeignet für den nachträglichen Anbau von Zusatzeinrichtungen und ermöglicht eine Beschriftung direkt am Gerät. Die Einzelentnahme aus dem Phasenschienenverbund erfolgt durch Entriegelung der Hutschienenschnellbefestigung.

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul Hauptmerkmale Energie Nennstrom 16 A AC Eingangsfrequenz 50/60 Gewicht & Abmessungen Breite 17,5 mm Tiefe 70 mm Höhe 83,4 mm Technische Details Typ B-type Anzahl der Pole 1 Module Menge (max) 1 Modul(e) Betriebsbedingungen Temperaturbereich in Betrieb 25 - 60 °C Temperaturbereich bei Lagerung 25 - 80 °C

hager Leitungsschutzschalter MBS116 1-polig, 1 St.

Hager MBS116 - Typ B - 1P - 1 module - 16A - 50/60Hz

Der 1-polige Leitungsschutzschalter wird über QuickConnect-Klemmen angeschlossen. „Stecken statt schrauben“ ist das Motto – Resultat ist eine hohe Kontaktsicherheit sowie ein einfaches und schnelles Arbeiten bei der Installation. Und das alles mit einer wartungsfreien Klemmverbindung. Der Sicherungsautomat lässt sich auf einfache Art aus dem Phasenschienenverbund entnehmen – es muss lediglich die Hutschienenschnellbefestigung entriegelt werden. Eine Möglichkeit zur Beschriftung ist direkt am Gerät gegeben. Der LS-Schalter ist auch für den nachträglichen Anbau von Schutzeinrichtungen geeignet.

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: B nach DIN VDE 0641/T11, Kurzschlussschaltvermögen: 6 kA

Hager MBS116 LS-Schalter 1P 6kA B-16A 1M QC
