Hager Ada516D

Eigenschaften - Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A.- Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowieFehlerstromanzeige.- Einfache Entnahme aus dem Phasenschienenverbund.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät Technische Daten:

• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Bemessungsspannung: 240 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 0,25 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: B
• Mitschaltender Neutralleiter: Ja
• Mit Verriegelungsvorrichtung: Ja
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur während des Betriebs: -25..40°C
• Breite in Teilungseinheiten: 2
• Einbautiefe: 68 mm
• Unterputzmontage: Ja
• Fehlauslöseschutz: Nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Bemessungsspannung: 240 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 10 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Polzahl (gesamt): 2
  • Anzahl der abgesicherten Pole: 1
  • Bemessungsspannung: 240 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Bemessungsstrom: 16 A
  • Bemessungsfehlerstrom: 0,03 A
  • Fehlerstrom-Typ: A
  • Energiebegrenzungsklasse: 3
  • Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
  • Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
  • Abschaltcharakteristik: unverzögert
  • Stoßstromfestigkeit: 0,25 kA
  • Spannungsart: AC
  • Frequenz: 50 Hz
  • Auslösecharakteristik: B
  • Mitschaltender Neutralleiter: Ja
  • Mit Verriegelungsvorrichtung: Ja
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Umgebungstemperatur während des Betriebs: -25..40°C
  • Breite in Teilungseinheiten: 2
  • Einbautiefe: 68 mm
  • Unterputzmontage: Ja
  • Fehlauslöseschutz: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

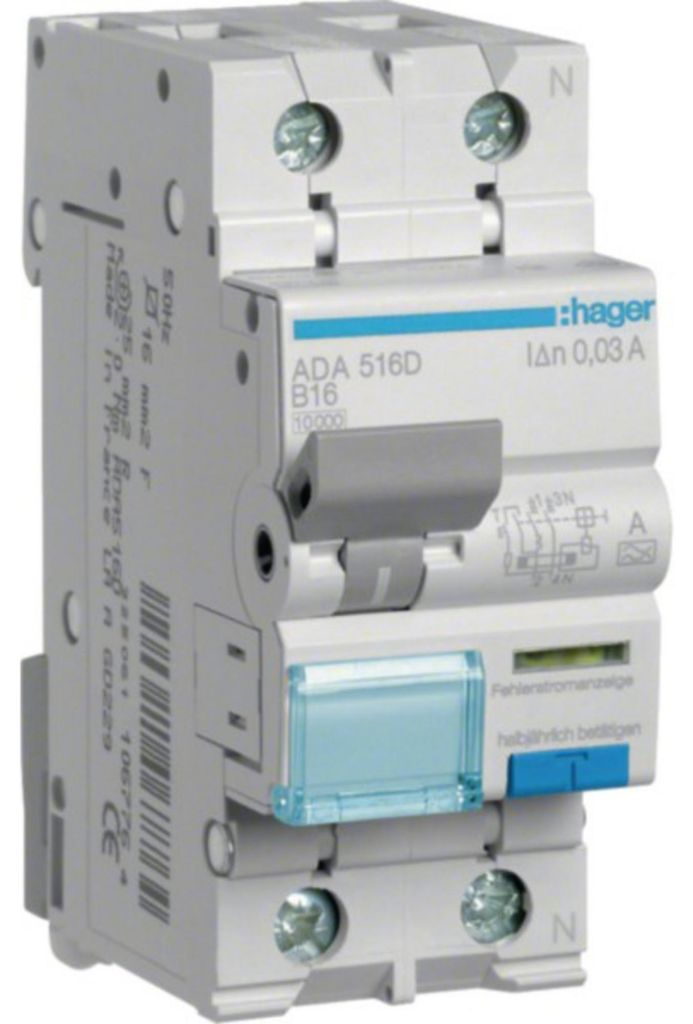

Hager FI/LS-Schalter ADA516D

Hersteller:Hager
Bezeichnung:FI/LS-Schalter 1P+N 10kA B-16A 30mA
Typ:ADA516D
Polzahl (gesamt):2
Anzahl der abgesicherten Pole:1
Bemessungsspannung:240 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsstrom:16 A
Bemessungsfehlerstrom:0,03 A
Fehlerstrom-Typ:A
Energiebegrenzungsklasse:3
Verlustleistung:5,2 W
Bemessungsabschaltvermögen nach IEC 60947-2:10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1:10 kA
Abschaltcharakteristik:unverzögert
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Frequenz:50 Hz
Auslösecharakteristik:B
Mitschaltender Neutralleiter:ja
Mit Verriegelungsvorrichtung:ja
Überspannungskategorie:3
Verschmutzungsgrad:2
Umgebungstemperatur während des Betriebs:-25..40 °C
Breite in Teilungseinheiten:2
Einbautiefe:68 mm
Unterputzmontage:ja
Fehlauslöseschutz:nein
Schutzart (IP):IP2X
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²

Hager FI/LS-Schalter ADA516D: weitere Details

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Geliefert wird: Hager FI/LS-Schalter 1P+N 10kA B-16A 30mA ADA516D, Verpackungseinheit: 1 Stk., EAN: 3250611067764

Dieser kompakte Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A bietet integrierten Schutz gegen Überstrom, Kurzschluss und gefährliche Fehlerströme. Als einpoliges Gerät mit geschaltetem Neutralleiter vereint dieser FI-LS (RCBO) die Funktionalität eines Leitungsschutzschalters und eines Fehlerstromschutzschalters in einer Baueinheit (1 Teilungseinheit). Der Typ A ist speziell für den Schutz vor sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen konzipiert und optimiert die elektrische Sicherheit in Endstromkreisen.

• Funktion: Fehlerstrom-Leitungsschutzschalter (RCBO)
• Polzahl: 1P+N (geschalteter Neutralleiter)
• Bemessungsstrom: 16 A
• Charakteristik: B
• Bemessungsausschaltvermögen Icn: 10 kA
• Bemessungsfehlerstrom IAn: 30 mA
• Fehlerstromtyp: Typ A

Details: - Herstellernummer: ADA516D - Herstelltypnummer: ADA516D

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA A Typ. Fehlerstrom-Leitungsschutzschalter nach DIN VDE 0664 Teil 20 / EN61009-1 und DIN VDE 0664 Teil 21 / EN61009-2-1, Berührungsschutz nach DIN VDE 0660 Teil 514. Bi-Connect-Klemmen unten, externe blaue Test-Taste. Einfache Entnahme aus dem Phasenschienenverbund. Mit VDE Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

AC Eingangsspannung:

240 V

Konformitätsbescheinigungen:

RoHS

Anzahl:

1

Der Fehlerstrom-Leitungsschutzschalter 1 Pol plus Neutralleiter bietet eine Bemessung von 10 Kiloampere und eine B-Charakteristik mit 16 Ampere sowie 30 Milliampere Fehlerstrom. Er entspricht den Normen DIN EN 61009-1 und DIN EN 61009-2-1 und verfügt über Bi-Connect-Klemmen an der Unterseite, eine blaue Testtaste und eine Fehlerstromanzeige. Das Gerät lässt sich einfach aus dem Phasenschienenverbund entnehmen und ist für den nachträglichen Anbau von Zusatzeinrichtungen geeignet. Eine Beschriftungsmöglichkeit ist direkt am Gerät vorhanden.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI/LS-Schalter 1P+N 10kA B-16A 30mA ADA516D Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsstrom 16A, Bemessungsfehlerstrom 0,03A, Fehlerstrom-Typ A, Energiebegrenzungsklasse 3, Bemessungsabschaltvermögen nach IEC 60947-2 10kA, Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 10kA, Abschaltcharakteristik unverzögert, Stoßstromfestigkeit 0,25kA, Spannungsart AC, Frequenz 50 Hz, Auslösecharakteristik B, Mitschaltender Neutralleiter, Überspannungskategorie 3, Verschmutzungsgrad 2, Umgebungstemperatur während des Betriebs -25 ... 40°C, Breite in Teilungseinheiten 2, Einbautiefe 68mm, Geeignet für Unterputz-Installation, Schutzart (IP) IP20, Anschließbarer Leiterquerschnitt eindrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 16mm², Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21). Berührungsschutz nach DIN VDE 0660 Teil 514. Bi-Connect-Klemmen unten, blaue Test-Taste und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Mit VDE Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

ADA516D FI-Schutzschalter/Leitungsschutzschalter 1polig 16 A 0.03 240 (ADA516D)

Hager ADA516D - 240 V

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-Charakteristik 16A 30mA Typ A

Hager ADA516D Fi-LS 1P+N 10kA B-16A 30mA Typ A
