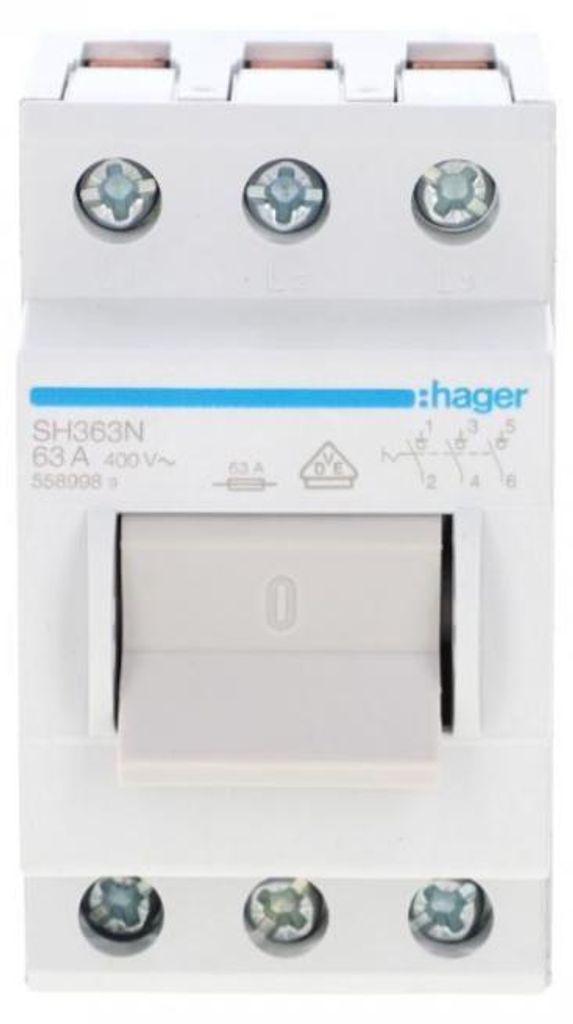

Hager SH363N, 3P, Grau, 400 V, 50 - 60 Hz, 43,8 mm, 77 mm

Eigenschaften - Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE. - Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1),DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen Technische Daten:

• Schaltfunktion: Ausschalter
• Anzahl der Kontakte als Schließer: 3
• Polzahl: 3
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Min. Bemessungsspannung: 400 V
• Kurzschlussfestigkeit (Icw): 5 kA
• Spannungsart: AC
• Mit Signallampe: nein
• Farbe der Kalotte: grau
• Max. Lampenleistung: 0 W
• Breite in Teilungseinheiten: 2,5
• Einbautiefe: 65 mm
• Schutzart (IP): IP20
• Zwangstrennung (nach DIN VDE 0113): nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Schaltfunktion: Ausschalter
• Anzahl der Kontakte als Schließer: 3
• Polzahl: 3
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Min. Bemessungsspannung: 400 V
• Kurzschlussfestigkeit (Icw): 5 kA
• Spannungsart: AC
• Mit Signallampe: nein
• Farbe der Kalotte: grau
• Max. Lampenleistung: 0 W
• Breite in Teilungseinheiten: 2,5
• Einbautiefe: 65 mm
• Schutzart (IP): IP20
• Zwangstrennung (nach DIN VDE 0113): nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Schaltfunktion: Ausschalter
• Anzahl der Kontakte als Schließer: 3
• Polzahl: 3
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Min. Bemessungsspannung: 400 V
• Kurzschlussfestigkeit (Icw): 5 kA
• Spannungsart: AC
• Mit Signallampe: nein
• Farbe der Kalotte: grau
• Max. Lampenleistung: 0 W
• Breite in Teilungseinheiten: 2,5
• Einbautiefe: 65 mm
• Schutzart (IP): Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Schaltfunktion: Ausschalter
  • Anzahl der Kontakte als Schließer: 3
  • Polzahl: 3
  • Bemessungsstrom: 63 A
  • Bemessungsspannung: 400 V
  • Min. Bemessungsspannung: 400 V
  • Kurzschlussfestigkeit (Icw): 5 kA
  • Spannungsart: AC
  • Mit Signallampe: nein
  • Farbe der Kalotte: grau
  • Max. Lampenleistung: 0 W
  • Breite in Teilungseinheiten: 2,5
  • Einbautiefe: 65 mm
  • Schutzart (IP): IP20
  • Zwangstrennung (nach DIN VDE 0113): nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Ausschalter SH363N

Hersteller:Hager
Bezeichnung:Ausschalter 63A,3-pol,2.5PLE
Typ:SH363N
Ausführung als Hauptschalter:ja
Ausführung als Wartungs-/Reparaturschalter:ja
Ausführung als Sicherheitsschalter:nein
Ausführung als NOT-AUS-Einrichtung:nein
Ausführung als Wendeschalter:nein
Max. Bemessungsbetriebsspannung Ue bei AC:400 V
Bemessungsbetriebsspannung:400 V
Bemessungsdauerstrom Iu:63 A
Bedingter Bemessungskurzschlussstrom Iq:5 kA
Polzahl:3
Motorantrieb optional:nein
Motorantrieb integriert:nein
Spannungsauslöser optional:nein
Gerätebauart:Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung:nein
Geeignet für Frontbefestigung 4-Loch:nein
Geeignet für Frontbefestigung Zentral:nein
Geeignet für Zwischenbau:nein
Farbe des Betätigungselements:grau
Ausführung des Betätigungselements:Knebel
Verriegelbar:nein
Anschlussart Hauptstromkreis:Schraubanschluss
Schutzart (IP), frontseitig:IP20
Schutzart (NEMA):sonstige
Breite:43,75 mm
Höhe:77 mm
Tiefe:65 mm
Breite in Teilungseinheiten:2,5

Hager Ausschalter SH363N: weitere Details

Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE. Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.

Geliefert wird: Hager Ausschalter 63A,3-pol,2.5PLE SH363N, Verpackungseinheit: 1 Stk., EAN: 3250615589989

Ausschalter im Kompaktgehäuse nach DIN VDE 0632.

Merkmale:

• Berührungsschutz nach DIN VDE0106/100
• mit VDE Zeichen

-----------------------------
Auswahlkriterien:
Nennstrom: 63 A
-----------------------------

Technische Daten:
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50/60 Hz
Anzahl Pole: 3
Anzahl Module: 2,5
Anschlussart: Schraubtechnik
Anschlussquerschnitt bei flexiblem Leiter: 16 mm²
Anschlussquerschnitt bei starrem Leiter: 25 mm²
Gesamtverlustleistung unter Nennstrom: 7,8 W
Verlustleistung pro Pol: 2,6 W
Abmessung H x B: 77 x 43,75 mm
Schutzart: IP20
Gewicht: 231 g

Anzahl der Pole:

3P

Produktfarbe:

Grau

Reihe von Modulen:

2,5

AC Eingangsspannung:

400 V

AC Eingangsfrequenz:

50 - 60 Hz

Breite:

43,8 mm

Höhe:

77 mm

Ausschalter 63 A im Kompaktgehäuse nach DIN VDE 0632 mit VDE Zeichen, Berührungsschutz nach DIN VDE 0106/100.

Ausschalter 63 A im Kompaktgehäuse nach DIN VDE 0632 mit VDE Zeichen, Berührungsschutz nach DIN VDE 0106/100. Hauptmerkmale Technische Details Anzahl der Pole 3P Reihe von Modulen 2,5 Energie AC Eingangsspannung 400 AC Eingangsfrequenz 50/60 Design Produktfarbe Grau Gewicht & Abmessungen Breite 43,8 mm Höhe 77 mm

Originalprodukt von Hager. Bezeichnung: HAGER Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE. Technische Angaben: 63A, 3 Schließer, 400V, AC, 5PLE.

Hager SH363N - 3P - Grau - 400 V - 50 - 60 Hz - 43,8 mm - 77 mm - Kompaktschalter 63A - 3 Schließer - 400V AC - 2,5PLE

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Ausschalter 63A,3-pol,2.5PLE SH363N Schaltfunktion Ausschalter, Anzahl der Kontakte als Schließer 3, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Polzahl 3, Bemessungsstrom 63A, Bemessungsspannung 400V, Min. Bemessungsspannung 400V, Kurzschlussfestigkeit (Icw) 5kA, Spannungsart AC, Farbe der Kalotte grau, Max. Lampenleistung 0W, Breite in Teilungseinheiten 2,5, Einbautiefe 65mm, Schutzart (IP) IP20, Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE. Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1) mit VDE Zeichen, Berührungsschutz nach DIN VDE 0106-100.

nach EN 60669-1, Bemessungsspannung 250 V (einphasig) bzw. 400 V (mehrphasig) , Kurzschlussfestigkeit der Ausschalter im Kompaktgehäuse = kA mit einer Vorsicherung 63 A

Hager Ausschalter 63A 3S SH363N
