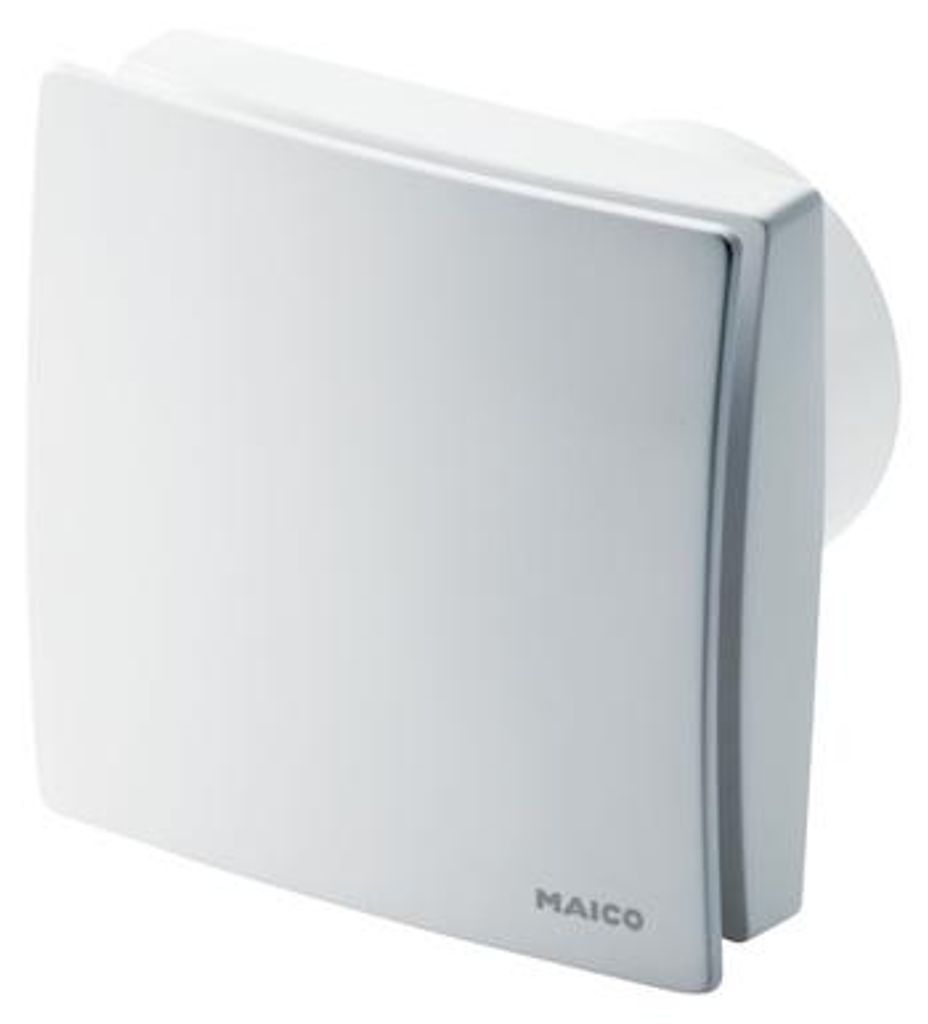

Maico Kleinraumventilator ECA 150 ipro B 0084.0090

MAICO ECA 150 IPRO B Kleinraumventilator - Intelligente Entlüftung mit Bewegungsmelder

Der MAICO ECA 150 ipro B ist ein fortschrittlicher Kleinraumventilator, speziell konzipiert für die effiziente und bedarfsgerechte Belüftung von Bädern, Küchen und anderen Räumen mit kurzer Kanalführung. Ausgestattet mit einem intelligenten Bewegungsmelder und vier flexiblen Betriebsprogrammen, sorgt dieser Axialventilator automatisch für eine effiziente Luftqualität. Er verbindet ein hohes Fördervolumen mit starkem Druck und bietet dank seines energiesparenden und wartungsfreien Kugellager-Motors eine zuverlässige Lösung für den Dauerbetrieb.

VORTEILE

- Automatische Steuerung: Der integrierte Bewegungsmelder ermöglicht ein automatisches Ein- und Ausschalten, ohne manuellen Eingriff, und passt die Belüftung intelligent an die Raumnutzung an.

- Langlebigkeit und Robustheit: Ausgestattet mit einem wartungsfreien Kugellager-Motor mit thermischem Überlastungsschutz ist der Ventilator für den Dauerbetrieb ausgelegt und verspricht eine lange Lebensdauer.
- Hohe Sicherheit: Die Schutzart IPX5 (Strahlwasserschutz) und Schutzklasse II bieten hohe elektrische Sicherheit, selbst in Feuchträumen wie dem Badezimmer.
- Effiziente Leistung: Mit zwei Leistungsstufen und der Fähigkeit, ein großes Fördervolumen mit starker Druckstärke zu kombinieren, sorgt der Ventilator für eine effektive Abführung von Feuchtigkeit und Gerüchen.
- Einfache Installation: Dank der Kompatibilität zu ECA Vorgängermodellen DN 150 und der Möglichkeit zur Wand- oder Deckenmontage sowie flexibler elektrischer Anschlussoptionen ist die Installation einfach.

INTELLIGENTER BEWEGUNGSMELDER

Der MAICO ECA 150 ipro B ist mit einem präzisen Infrarot-Bewegungsmelder ausgestattet, der das automatische Ein- und Ausschalten des Ventilators bei Anwesenheit von Personen ermöglicht. Dieser Bewegungsmelder besitzt eine Reichweite von 5 Metern sowie einen horizontalen Erfassungsbereich von 100 Grad und einen vertikalen von 82 Grad. Es gibt keine Einschaltverzögerung, was für zügige Frischluft sorgt.

Diese intelligente Automatisierung macht den Ventilator bedienfreundlich, da kein manuelles Schalten erforderlich ist.

VIER VIELSEITIGE BETRIEBSPROGRAMME

Über leicht zugängliche Jumper im Gerät lassen sich vier spezifische Betriebsprogramme einstellen: Komfortprogramm, Bedarfsprogramm, Sparprogramm und Powerprogramm. Jedes Programm definiert die Reihenfolge und Nutzung der zwei Leistungsstufen (Stufe 1 und Stufe 2) im Anwesenheits- und Nachlaufmodus.

Diese vielfältigen Programmieroptionen ermöglichen eine gute Anpassung des Ventilators an unterschiedlichste Anforderungen und Raumnutzungen. Ob hohe Leistung, energiesparender Betrieb oder ein ausgewogener Komfort – für jede Situation gibt es das geeignete Programm, das individuell optimiert werden kann.

FLEXIBLE NACHLAUFAUTOMATIK

Die Nachlaufzeit des MAICO ECA 150 ipro B ist stufig über leicht zugängliche Taster einstellbar. Es können Zeiten von 0, 8, 17 oder 25 Minuten gewählt werden. Die eingestellte Zeit wird während des Vorgangs mittels LEDs angezeigt.

Durch die einstellbare Nachlaufautomatik wird auch nach dem Verlassen des Raumes effektiv für den Abtransport von Feuchtigkeit und Gerüchen gesorgt, was die Bildung von Schimmel und unangenehmen Gerüchen verhindert. Die visuelle Bestätigung der Einstellung vereinfacht die Handhabung.

LEISTUNGSSTARKER MOTOR

Der Ventilator ist mit einem energiesparenden, robusten Motor ausgestattet, der über wartungsfreie Kugellager und einen thermischen Überlastungsschutz verfügt. Dieser Motor ist speziell für den Dauerbetrieb konzipiert.

Der Überlastungsschutz sorgt für zusätzliche Sicherheit und bewahrt das Gerät vor Schäden, was die Lebensdauer erheblich verlängert.

TECHNISCHE SPEZIFIKATIONEN

- Volumenstrom: 200 m³/h (Stufe 1) / 250 m³/h (Stufe 2). Kombiniert großes Fördervolumen mit hoher Druckstärke.
- Drehzahl: 1672 1/min (Stufe 1) / 2189 1/min (Stufe 2). Für effiziente Entlüftung.
- Max. Fördermitteltemperatur: 40 Grad Celsius. Sicherer Betrieb.
- Nachlaufzeit: Einstellbar: 0 / 8 / 17 / 25 min. Flexibel anpassbar über Taster mit LED-Anzeige.
- Schalldruckpegel: 33 dB(A) (Stufe 1) / 40 dB(A) (Stufe 2). Messung bei 3m Abstand, Freifeldbedingungen.
- Nennspannung: 230 V. Standard-Netzanschluss.
- Netzfrequenz: 50 Hz. Standard-Netzfrequenz.
- Leistungsstufen: 2. Für bedarfsgerechte Belüftung.
- Drehzahlsteuerbar: Nein. Fest definierte Leistungsstufen.
- Reichweite Bewegungsmelder: 5 m. Präzise Erfassung.
- Horizontaler Erfassungsbereich: 100 Grad. Großer Erfassungsbereich.
- Vertikaler Erfassungsbereich: 82 Grad. Umfassende Erfassung.
- Schutzart: IPX5. Strahlwasserschutz für Nassräume.
- Schutzklasse: II. Erhöhte elektrische Sicherheit.
- VDE-GS Zeichen: Ja. Geprüfte Sicherheit.
- Thermischer Überlastungsschutz: Ja. Sicherheit für den Motor.
- Für Dauerbetrieb geeignet: Ja. Hohe Lebensdauer.
- Gehäusematerial: Schlagfester Kunststoff. Robust und langlebig.
- Farbe: Verkehrsweiß, ähnlich RAL 9016. Modernes Design.

ABMESSUNGEN

- Nennweite (Rohrdurchmesser): 150 mm. Kompatibel mit ECA Vorgängermodellen DN 150.
- Breite: 228 mm. Kompakte Bauweise.
- Höhe: 228 mm. Kompakte Bauweise.
- Tiefe: 123,3 mm. Geringe Einbautiefe.
- Gewicht: 1,6 kg. Leicht und einfach zu handhaben.
- Gewicht mit Verpackung: 1,91 kg. Gesamtgewicht für .

EINSATZBEREICHE

- Für Bäder und Toiletten geeignet: Schnelle und effiziente Entfernung von Feuchtigkeit und Gerüchen, besonders durch die automatische Steuerung via Bewegungsmelder, die für frische Luft nach jedem Besuch sorgt.
- Für Küchen und Hauswirtschaftsräume: Kochdünste, Feuchtigkeit und Gerüche zuverlässig abführen. Die hohe Druckstärke ist auch bei kurzer Kanalführung effektiv.
- Auch für Keller, Abstellräume oder kleine Büros geeignet: Konstante Luftzirkulation zur Vermeidung muffiger Luft oder Feuchtigkeitsprobleme und zur Schaffung eines angenehmen Raumklimas.

HERSTELLER UND QUALITAET

Der MAICO ECA 150 ipro B stammt vom deutschen Hersteller MAICO, einem erfahrenen Spezialisten für Lüftungstechnik. Das Gerät erfüllt hohe Qualitätsstandards, belegt durch das VDE-GS Zeichen, die Schutzart IPX5 (Strahlwasserschutz) und Schutzklasse II. Er ist zudem für den Einsatz im Schutzbereich 1 gemäß DIN VDE 0100-701 geeignet.

Der MAICO ECA 150 ipro B Kleinraumventilator trägt zur Verbesserung der Luftqualität und des Raumkomforts bei. Das System bietet eine intelligente Belüftung, die sich den Anforderungen anpasst und zu einem verbesserten Raumklima beiträgt.

ECA 150 ipro B - Kurzinformation

Zweistufiger Kleinraumventilator, DN 150, mit Bewegungsmelder

ECA 150 ipro B - ProduktbeschreibungAusführung mit Bewegungsmelder

• Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor.
• Alle 4 Betriebsprogramme wählbar.
• Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm.
• Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar.
• Keine Einschaltverzögerung.
• Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min.
• Eingestellte Zeit wird mittels LED's während der Einstellung angezeigt.
• Reichweite des Bewegungsmelders: 5 m.
• Horizontaler Erfassungsbereich des Bewegungsmelders: 100°.
• Vertikaler Erfassungsbereich des Bewegungsmelder: 82°.
• Nicht drehzahlsteuerbar.

Betriebsprogramme

• Einstellbar über Jumper im Gerät.
• Komfortprogramm (voreingestellt)
  • Benutzer anwesend: Stufe 1
  • Nachlaufzeit: Stufe 2
• Bedarfsprogramm
  • Benutzer anwesend: Stufe 2
  • Nachlaufzeit: Stufe 1
• Sparprogramm
  • Benutzer anwesend: Stufe 1
  • Nachlaufzeit: Stufe 1
• Powerprogramm
  • Benutzer anwesend: Stufe 2
  • Nachlaufzeit: Stufe 2

Merkmale

• Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
• 2 Leistungsstufen.
• Verdeckte Ansaugung durch Designabdeckung.
• Zur Entlüftung.
• Kombiniert großes Fördervolumen mit hoher Druckstärke.
• Mit VDE-GS Zeichen.
• Schutzart IP X5 für Sicherheit im Bad.
• Schutzklasse II.
• Thermischer Überlastungsschutz.
• Für Dauerbetrieb geeignet.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Gehäuse aus schlagfestem Kunststoff.

Motor

• Energiesparender, robuster Motor mit Kugellager wartungsfrei.
• Für Dauerbetrieb geeignet.

Montagehinweise

• Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
• Wand- und Deckenmontage möglich.

Elektrischer Anschluss

• Elektrischer Anschluss wahlweise Auf- oder Unterputz.

Sicherheitshinweise

• Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
• Details siehe Planungshinweise.

Montage / Bedienung / Wartung

• Schaltbilder
• Sicherheitshinweise Kleinraumventilatoren:pdf|online
• Montageanleitung:pdf|online
• Einbauhinweise

Artikel	ECA 150 ipro B
Ausführung	Bewegungsmelder
Fördervolumen	200 m³/h / 250 m³/h
Drehzahl	1.672 1/min / 2.189 1/min
Drehzahlsteuerbar	−
Reversierbarkeit	−
SEC average	-24,48 kWh/(m²*a)
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Nennleistung	15 W / 19 W
IMax	0,09 A
Schutzart	IP X5
Netzzuleitung	3/5 x 1,5 mm²
Einbauort	Decke / Wand
Einbauart	Aufputz
Einbaulage	beliebig
Material	Kunststoff
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	1,6 kg
Gewicht mit Verpackung	1,91 kg
Klappe	keine
Nennweite	150 mm
Breite	228 mm
Höhe	228 mm
Tiefe	123,3 mm
Breite mit Verpackung	235 mm
Höhe mit Verpackung	235 mm
Tiefe mit Verpackung	200 mm
Fördermitteltemperatur bei IMax	40 °C
Nachlaufzeit	0 min / 8 min / 17 min / 25 min
Schalldruckpegel	33 dB(A) / 40 dB(A)/ Abstand 3 m, Freifeldbedingungen
