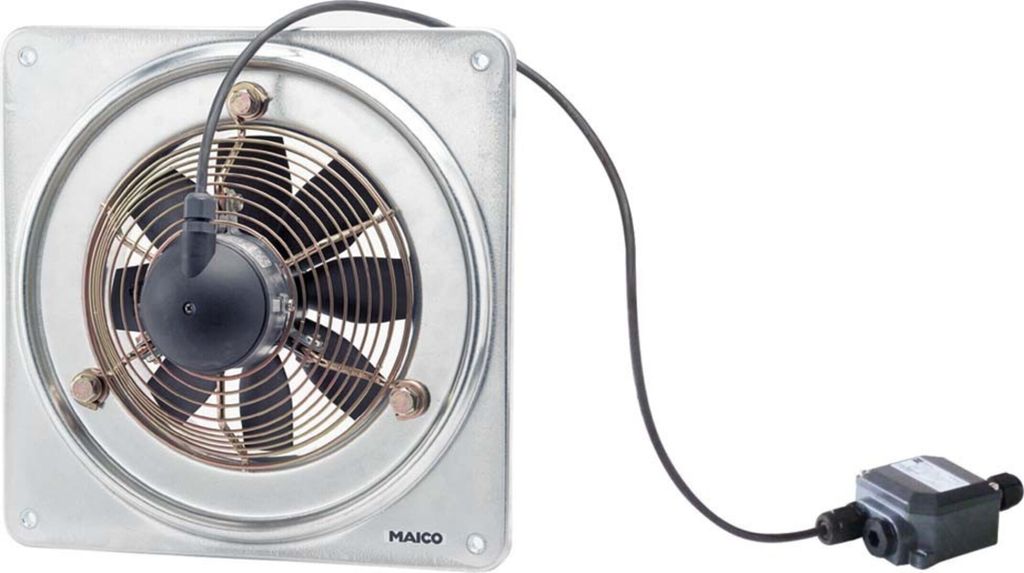

Maico Axial-Wandventilator EZQ 20/4-e e Ex e

Axial-Wandventilator EZQ 20/4-E Ex e - Zuverlässiger Schutz in explosionsgefährdeten Bereichen

Der Maico EZQ 20/4-E Ex e Axial-Wandventilator wurde speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelt. Er erfüllt die Sicherheitsanforderungen der europäischen Richtlinie 2014/34/EU (ATEX) sowie IECEx für Geräte in potentiell explosiven Gasatmosphären (Zone 1 und 2, Gerätegruppe II, Kategorie 2 G). Mit seiner robusten Bauweise und dem integrierten Explosionsschutz bietet dieser Wandventilator eine zuverlässige und sichere Lösung für die Belüftung kritischer Umgebungen.

Vorteile des Maico EZQ 20/4-E Ex e:

- Hohe Sicherheit: Erfüllt die strengen ATEX- und IECEx-Standards für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 2.
- Robuste Konstruktion: Das Gehäuse aus verzinktem Stahlblech und ein schützendes gelbes Gitter nach EN ISO 13857 tragen zur Langlebigkeit und Betriebssicherheit bei.

- Effiziente Belüftung: Mit einem Fördervolumen von 440 m³/h sorgt der Ventilator für eine effektive Luftzirkulation.
- Flexible Installation: Dank der quadratischen Wandplatte ideal für Wand- und Deckenmontage geeignet.

Explosionsgeschütztes Design



Hochwertiges Gehäuse und Schutzgitter

Das Ventilatorgehäuse mit quadratischem Montagesockel ist aus verzinktem Stahlblech gefertigt und auf der Saugseite mit einem gelben Schutzgitter gemäß EN ISO 13857 ausgestattet. Diese Konstruktion bietet mechanischen Schutz und verhindert das Eindringen von Fremdkörpern.

Wartungsfreier Kugellager-Motor

Der wartungsfreie Motor ist mit langlebigen Kugellagern ausgestattet und standardmäßig für Luftstrom vom Motor zum Laufrad ausgelegt. Eine Option für umgekehrte Richtung ist auf verfügbar. Dies unterstützt einen zuverlässigen, effizienten und langfristigen Betrieb mit minimalem Wartungsaufwand.

Technische Spezifikationen

- Fördervolumen: 440 m³/h (Hohe Luftleistung für effektive Belüftung)
- Drehzahl: 1340 1/min (Optimierte Drehzahl für stabile Leistung)
- Nennleistung: 45 W (Energieeffizienter Betrieb)
- Bemessungsspannung: 230 V (Standard-Wechselstromversorgung)
- Netzfrequenz: 50 Hz
- Spannungsart: Wechselstrom
- Drehzahlsteuerbar: Nein
- Reversierbarkeit: Nein (Luftstrom standardmäßig vom Motor zum Laufrad; umgekehrte Richtung auf möglich)
- Schutzart: IP 64 (Hoher Schutz gegen Staub und Spritzwasser)
- Temperaturklasse: T3 (Geeignet für Oberflächen bis 200 °C)
- Umgebungstemperatur: -20 °C bis +40 °C (Breiter Betriebstemperaturbereich)
- EX-Bezeichnung: Ex II 2 G (Für Gas-Explosionsschutzbereiche Zone 1 und 2)
- EG-Baumusterprüfbescheinigung: -A 18ATEX0053 X, IECEx EPS 19.
- Motor: Wartungsfrei (Kugelgelagert für lange Lebensdauer)
- Laufradtyp: Axial (Effiziente Luftförderung)
- Anschluss: Klemmenkasten (Explosionsgeschützter Klemmenkasten am Versorgungskabel vom Motor, Kabellänge ca. 0,5 m)
- Kabelverschraubungen: 2 (Typ M 20 x 1,5)
- Material Gehäuse: Stahlblech (Verzinkt für Korrosionsbeständigkeit)
- Schutzgitter: Ja (Gelb, auf der Saugseite, gemäß EN ISO 13857)

Abmessungen und Gewicht

- Breite: 345 mm (Quadratische Montageplatte)
- Höhe: 345 mm (Quadratische Montageplatte)
- Tiefe: 170,5 mm (Kompaktes Design für flache Montage)
- Gewicht: 3,95 kg (Leicht und handlich für einfache Installation)
- Einbauort: Wand / Decke (Vielseitige Montageoptionen)
- Einbauart: Aufputz (Einfache Installation)

Einsatzbereiche und Anwendungsszenarien

Der Maico EZQ 20/4-E Ex e Wandventilator ist eine Lösung für alle Bereiche, in denen eine sichere und effektive Belüftung unter explosionsgefährdeten Bedingungen erforderlich ist.

- Chemische Industrie und Laboratorien: Zur Absaugung von explosiven Gasen und Dämpfen in Produktionsstätten, Prüflaboren und Lagerbereichen.



Hersteller und Qualität

Maico steht für Qualität und Sicherheit in der Lüftungstechnik. Das Produkt bietet eine zuverlässige und langlebige Lösung, die den Anforderungen für Explosionsschutz gerecht wird.

Maico Axialwandventilator EZQ 20/4 E Ex e

Hersteller:Maico
Bezeichnung:Axialwandventilator AC, Ex-Schutz, DN200
Typ:EZQ 20/4 E Ex e
Nennspannung:0..230 V
Frequenz:0..50 Hz
Leistungsaufnahme:45 kW
Werkstoff des Gehäuses:Stahl
Luftmenge unbelastet:440 m³/h
Mediumtemperatur:-20..40 °C
Schutzart (IP):IP64
Kanalbreite:345 mm
Kanalhöhe:345 mm
Einbauort:Wand
Für Ex-Zone Gas:1, 2
Für Ex-Zone Staub:21, 22
Gerätegruppe nach Richtlinie 94/9/EG:II
Explosionsschutz-Kategorie für Gas:ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG:T3

Maico Axialwandventilator EZQ 20/4 E Ex e: weitere Details

Produktausführung: Wechselstrommotor, Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. Für Einsatztemperaturen von -20 °C

Geliefert wird: Maico Axialwandventilator AC, Ex-Schutz, DN200 EZQ 20/4 E Ex e, Verpackungseinheit: 1 Stk., EAN: 4012799838500

Produktausführung br / - Wechselstrommotor br / - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. br / - Für Einsatztemperaturen von -20 °C = Ta = +40 °C. br / - Geeignet für die Temperaturklassen T1 - T3 (200 °C). br / br / Besondere Eigenschaften br / - Axial-Wandventilator, explosionsgeschützt, Medium Gas. br / - Explosionsschutz und Zulassungen nach ATEX und IECEx. br / - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. br / - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. br / - Für Zonen 1 und 2. br / - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. br / - Schutzart IP 64. br / - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. br / - Einbau in jeder Lage möglich. br / br / Typenreihe br / - EZQ / DZQ .. Ex e mit quadratischer Wandplatte. br / - EZS / DZS .. Ex e mit Stahlwandring. br / br / Laufrad br / - Axiallaufrad aus leitfähigem Kunststoff. br / - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. br / br / Förderrichtung br / - Die Förderrichtung ist gekennzeichnet. br / - Standard Abluftbetrieb, Förderrichtung über Motor saugend. br / br / Wechselstrommotor br / - Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut. br / - Betriebsart S1 (Dauerbetrieb). br / - Nicht reversierbar. br / - Keine Drehzahlregelung zulässig. br / br / Elektrischer Anschluss br / - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. br / - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. br / - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. br / br / Artikel: br / EZQ 20/4 E Ex e br / - Ausführung: Quadratische Wandplatte br / - Fördervolumen: 440 m3/h br / - Drehzahl: 1340 1/min br / - Laufradtyp: axial br / - Drehzahlsteuerbar: nein br / - Reversierbarkeit: nein br / - Spannungsart: Wechselstrom br / - Bemessungsspannung: 230 V br / - Netzfrequenz: 50 Hz br / - Nennleistung: 45 W br / - cosphi: 0,61 br / - INenn: 0,33 A br / - Imax bei UNenn: 0,34 A br / - Schutzart: IP 64 br / - Wärmeklasse: B br / - Einbauort: Wand / Decke br / - Einbauart: Aufputz br / - Einbaulage: senkrecht / waagerecht br / - Material: Stahlblech, verzinkt br / - Material Gehäuse: Stahlblech, verzinkt br / - Farbe: verzinkt br / - Gewicht: 3,95 kg br / - Gewicht mit Verpackung: 4,95 kg br / - Nennweite: 200 mm br / - Breite: 345 mm br / - Höhe: 345 mm br / - Tiefe: 170,5 mm br / - Breite mit Verpackung: 420 mm br / - Höhe mit Verpackung: 420 mm br / - Tiefe mit Verpackung: 300 mm br / - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G br / - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb br / - Ta-Umgebungstemperatur: -20 °C = Ta = +40 °C br / - IA/IN: 1,5 br / - Zeit tE: 300 sek br / - Betriebsart: S1 br / - EG-Baumusterprüfbescheinigung: -A 18ATEX0053 X, IECEx EPS 19.0021X br / - Temperaturklasse: T3 br / - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Axialwandventilator AC, Ex-Schutz, DN200 EZQ 20/4E E Ex e Nennspannung 230... 230V, Frequenz 50... 50Hz, Leistungsaufnahme 45kW, Werkstoff des Gehäuses Stahl, Luftmenge unbelastet 440m³/h, Schutzart (IP) IP64, Kanalbreite 345mm, Kanalhöhe 345mm, Einbauort Wand, Für Ex-Zone Gas 1, 2, Für Ex-Zone Staub ohne, Gerätegruppe nach Richtlinie 94/9/EG II, Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 2G, Temperaturklasse nach Richtlinie 94/9/EG T1 bis T3, Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Einbau in jeder Lage möglich. Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Förderrichtung A: Über den Motor saugend, Standard. Förderrichtung B: Über den Motor blasend, auf . Drehrichtung, Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Drehstrommotor: Typenreihen DZQ und DZS. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZQ/DZS... D IP 54. Thermischer Überlastungsschutz

Maico Axial-Wandventilator EZQ 20/4-e e Ex e - Kunststoff

Merkmale: MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie 94/9/EG für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Gerätegruppe II, Kategorie 2 G. Zündschutzart e: Erhöhte Sicherheit. Für Zonen 1 und 2. Typenreihe EZQ...-Ex, DZQ...-Ex mit quadratischer Wandplatte. EZS...-Ex, DZS...-Ex mit Stahlwandring. Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Motor: Robuster Motor mit Kugellager, wartungsfrei. , Wechselstrommotor: Nicht Reversierbar. Keine Drehzahlregelung zulässig. , Elektrischer Anschluss: EZQ/EZS 20 E Ex e: Anschlussleitung ca. 0,5 m lang. DZQ/DZS ... E Ex e: Anschlussleitung ca. 2 m lang. Artikel : EZQ 20/4 E E Ex eAusführung : Quadratische Wandplatte Fördervolumen : 0 Pa / 440 m³/hDrehzahl : 1340 1/minDrehzahlsteuerbar : neinReversierbarkeit : neinSpannungsart : Wechselstrom Bemessungsspannung : 230 V Netzfrequenz : 50 Hz Nennleistung : 45 WINenn : 0,32 AIMax : 0,32 AIA/IN : 1,5Schutzart (IP) : 54Wärmeklasse : BEinbauort : Wand / Decke Einbauart : Aufputz Einbaulage : senkrecht / waagerecht Material Gehäuse : Stahlblech, verzinkt Gewicht : 4 kg Nennweite : 200 mmFördermitteltemperatur bei IMax : -20 C / 40 CExplosionsschutz : Ex II 2G Temperaturklasse : T3

explosionsgeschützt, mit quadratischer Wandplatte, Aufputz-Installation, Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857, Robuster Motor mit Kugellager, wartungsfrei, Wechselstrommotor nicht reversierbar, keine Drehzahlregelung zulässig, Anschlussleitung ca. 2 m lang, für Zonen 1 und 2
