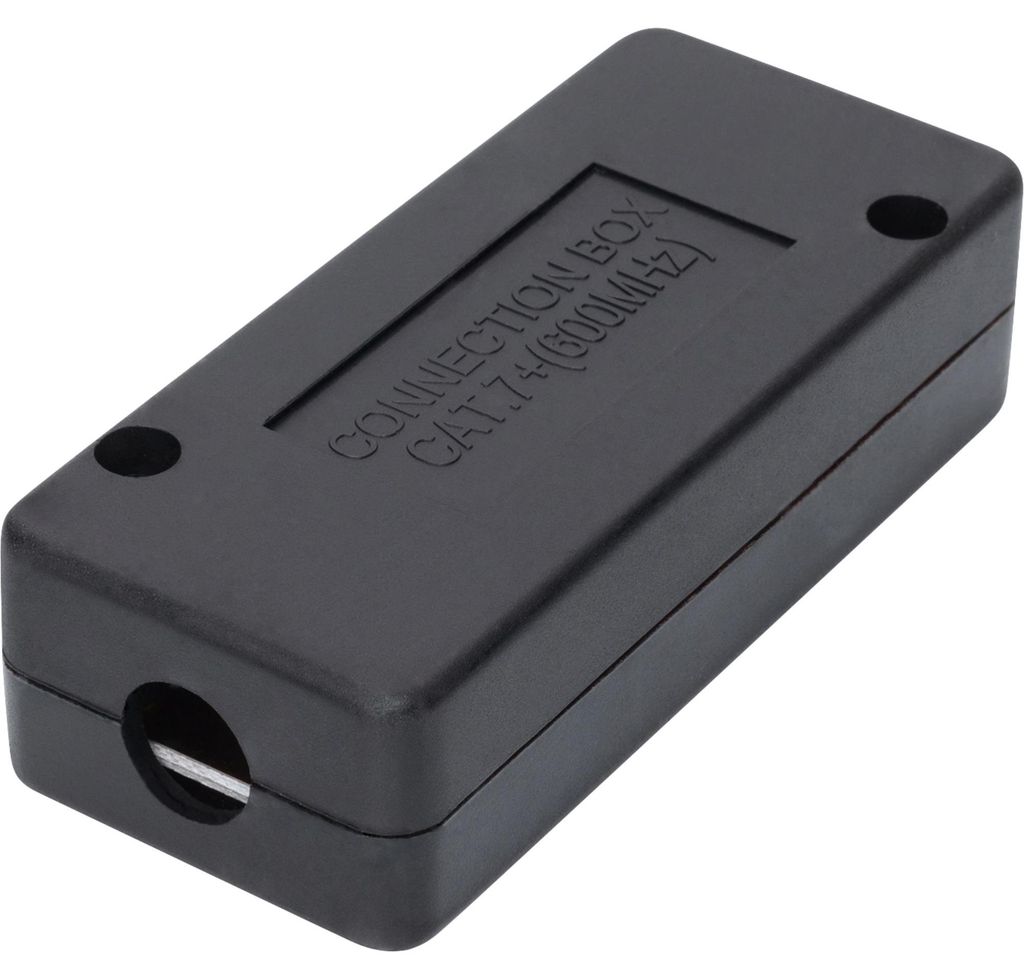

Verbindungsmodul Kat. 7
- Benutzen Sie das Verbindungsmodul für die Verlängerung der Verkabelung oder zum Ersetzen von beschädigten Kabeln durch neuverbinden ohne den gesamten Verkabelungsabschnitt neu installieren zu müssen.
- bis zu 600 MHz
- geschirmt
- zeitsparende und einfache Montage mittels LSA-Auflegewerkzeug für AWG 22 - 26 Aderquerschnitt
- wiederbeschaltbar z.B. bei Fehlbelegung
- kompaktes Design
- geschirmtes Metallgehäuse
- mit Zugentlastung (Befestigung durch 2 Schrauben) -
- verzinnte LSA-Schneidklemmen mit 45°-Schrägstellung für minimale Querschnittsminimierung der Ader und maximale Kontaktsicherheit durch Torsion- und Rückstellkräfte
- Maße: (B)35 x (T)80 x (H)26 mm
- Gewicht: ca. 40 g
- Lieferung erfolgt einzeln verpackt im Polybeutel
So funktioniert die professionelle Montage:
1. Kabel vorbereiten
Entfernen Sie ca. 50 mm des Kabelmantels. Stülpen Sie das Schirmgeflecht nach hinten und kürzen es auf ca. 15 mm.
2. Kabel zurechtlegen
Entfernen Sie die Schirmfolie der einzelnen Adernpaare bis auf ca. 15 mm. Schieben Sie das Kabel bis zum Anschlag der Einkerbung und legen Sie sich die Adernpaare passend zur Beschriftung zurecht (Verdrahtungsverfahren T568 B).
3. Kabel fixieren und Adern auflegen
Fixieren Sie das Kabel indem Sie den Kabelfixierungsbügel festschrauben und pressen Sie die Adern mithilfe des Auflegewerkzeuges in die LSA-Blöcke.
4. Gegenseite auflegen & Montage abschließen
Wiederholen Sie die Schritte 1-3 für das gegenüberliegende Kabel. Gleiche Paar-Farben pro Block (1:1). Legen Sie den Deckel auf das Unterteil und ziehen Sie beide Schrauben handfest.
Gut zu wissen: Das Verbindungsmodul eignet sich auch zur Wandmontage. Befestigen Sie hierzu einfach das Gehäuse vor der Kabelinstallation mit Hilfe der rückseitigen Bohrungen an der Wand.
Anwenudngsbeispiele:
- zum verbinden von zwei geschirmten oder ungeschirmten Installationskabeln der Kategorie Kat. 7, Abwärtskompatibel zu C6A und C5e
Das DIGITUS® Verbindungsmodul CAT 7 dient zum optimalen Verbinden von geschirmten Datenkabeln. Benutzen Sie das Verbindungsmodul für die Verlängerung der Verkabelung oder zum Ersetzen von beschädigten Kabeln durch neuverbinden ohne den gesamten Verkabelungsabschnitt neu installieren zu müssen. Zur einfachen und schnellen Installation setzt der Kabelverbinder auf die bewährte LSA-Technik mit 45°-Schrägstellung der Kontakte.
Gewicht und Abmessungen
Merkmale
AWG Drahtstärke (mind.)
22
Logistikdaten
- AWG Drahtstärke (mind.):
- 22
- Drahtstärke AWG (max.):
- 26
- Produktfarbe:
- Schwarz
- Gehäusematerial:
- Metall
- Breite:
- 35 mm
- Tiefe:
- 80 mm
- Höhe:
- 26 mm
- Gewicht:
- 40 g
- Ursprungsland:
- China
Die ASSMANN Electronic GmbH bietet als Hersteller eine große Bandbreite an hochwertigen Markenprodukten. Unsere Marken DIGITUS® Professional, DIGITUS® und ednet sind branchenweit für professionelles und innovatives Computerzubehör sowie hochwertige Netzwerk-Infrastruktur bekannt.
> Produkttyp
- Stecker/Verbinder
- ear-Kategorie (ElektroG): relevant, Kategorie 6: kleine Geräte der IT- und TK-Technik, Kleine Geräte der IT- und TK-Technik B2C
> Spezifikationen
- Material: Kunststoff
>
- WEEE: 71839861
> Grundeigenschaften
- Farbe: Schwarz
- Höhe: 26 mm
- Länge/Tiefe: 35 mm
- Breite: 80 mm
Allgemeine Informationen
- Hersteller:
- Assmann Electronics, Inc
- Hersteller-Artikelnummer:
- DN-93907-1
- Hersteller-Webseite:
- Marke:
- DIGITUS Professional
- Produktbezeichnung:
- Montagebox
- Anzahl in Packung:
- 1
- Produkttyp:
- Montagebox
Abmessungen / Gewicht / Farbe
- Produktmaterial:
- Metall
- Höhe:
- 2,6 cm
- Breite:
- 3,5 cm
- Tiefe:
- 8 cm
Allgemein
Produkttyp
Kabelanschlusskasten - CAT 7
Verkabelung & Schaltung
Terminierungsart
LSA (Krone)
Kurzinfo: DIGITUS Professional - Kabelanschlusskasten Gruppe Netzwerkzubehör Hersteller DIGITUS Hersteller Art. Nr. DN-93907-1 Modell Professional EAN/UPC 4016032363590 Produktbeschreibung: DIGITUS Professional Kabelanschlusskasten Produkttyp Kabelanschlusskasten -Cat.7 Rohkabel Abmessungen (Breite x Tiefe x Höhe) 3.5 cm x 8 cm x 2.6 cm Gewicht 40 g Produktmaterial Metall Ausführliche Details Allgemein Produkttyp Kabelanschlusskasten -Cat.7 Rohkabel Produktmaterial Metall Breite 3.5 cm Tiefe 8 cm Höhe 2.6 cm Gewicht 40 g Verkabelung & Schaltung Terminierungsart LSA (Krone)
DIGITUS Professional - Kabelanschlusskasten - CAT 7
Das DIGITUS Verb. modul Cat7 ist ein geschirmtes Modul für AWG 22-
Material Gehäuse: ABS Kunststoff, Anschluss über LSA Leisten, integrierte Zugentlastung, voll geschirmt, geeignet zur Aufnahme von Adresn AWG 22-24
Digitus Verbindungsmodul Cat.7
