- 8 unabhängige Ausgänge
- Niedriges Rauschmaß 0,3 dB
- Hohe Verstärkung 60 dB
- Wetterfest nach IP66
- Einfache 40mm Montage
- Stromversorgung über Receiver möglich
- Getrennte Polaritätssignale
Octo LNB mit acht Universalausgängen, an jedem liegen alle 4 Polaritäten an (HL, HH, VL, VH). Lieferung erfolgt in Einzel-Verkaufsverpackung.
Highlights
- Unauffälliges und kleines Gehäuse
- Hohe Verstärkung
- Niedriges Rauschmaß
- Hervorragende Linearität und Entzerrung
- Sehr gute Unterscheidung zwischen den Polaritäten
- IP-Schutzgehäuse (IP66)
- Einsatz unter extremen Temperaturbedingungen möglich
Merkmale
- Sehr leicht
- Kompatibel mit 40-mm Feedhalter
- Niedrige Leistungsaufnahme
- Stromversorgung entweder über den Receiver oder den Multischalter
- Einfache Verbindung
- Multifeedtaugliche Lösung
Spezifikation
| Frequenzbereich GHz | 10,7 ... 12,75 |
| Empfangsebene Horizontal Vdc | 15,5 ... 20 |
| Empfangsebene Vertical Vdc | 11 ... 14,5 |
| Ausgangsfrequenzbereich MHz | 950 ... 2150 |
| Frequenz Oszillator 0KHz GHz | 9,75 |
| Frequenz Oszillator 22KHz GHz | 10,6 |
| Verstärkung dB | 60 |
| Rauschmaβ dB | 0,3 |
| Stabilität L.O. MHz | -1,5 ... 1,5 |
| Entkopplung dB | > 20 |
| Phasenrauschen (@10 Khz) dBc | -75 |
| Spannungsversorgung Vdc | 11 ... 20 |
| Max. Stromaufnahme mA | 255 |
| Impedanz Ω | 75 |
| Steckern | F-Buchse |
| Ø LNB Halter mm | 40 |
| Betriebstemperatur °C | -30 ... 55 |
Physische Daten
| Nettogewicht | 580 g |
| Bruttogewicht | 580 g |
| Breite | 141 mm |
| Höhe | 100 mm |
| Tiefe | 74 mm |
| Hauptproduktgewicht | 352 g |
Verpackung
- Karton 1 Stk.
- Karton 30 Stk.
- Palette 540 Stk.
8 Universalausgänge, von denen jeder die vier Polaritäten verteilt (Hh, Hb, Vh, Vb).
Hoher Gewinn. Niedriger Rauschwert. Große Linearität und durchdachte Entzerrung. Erhebliche Isolierung zwischen den Polaritäten. Sehr hoher Schutzindex IP66. Kompatibel mit extremen Temperaturen. Kompatibel mit 40-mm-Stützen. Geringer Verbrauch. Stromversorgung über Empfänger oder Schalter. Einfache Verbindung. Kompatibel mit Multisatellitenlösungen.
| Eingangsfrequenz | 10,7–12,75 GHz |
| Ausgangsfrequenz | 950/1950 - 1100/2150 MHz |
| Anzahl der Ausgänge | 8 (H/V – H/V – HV – HV – H/V – H/V – HV – HV) |
| Verstärkung | 57 dB |
| Geräuschfaktor | 0,7 |
| Lokaler Oszillator | 9,75/10,6 GHz |
| Stromversorgung | 12...20 VDC |
| Maximaler Verbrauch | 200 mA |
| Betriebstemperatur | -30...+60 ºC |
| Abmessungen (BxHxT) | 140 x 113 x 65 mm |
| Farbe | Grau |
Dieses leistungsstarke Octo LNB ermöglicht den direkten Satellitenempfang für bis zu acht Teilnehmer ohne die Notwendigkeit externer Multischalter. Die mechanische Integration ist optimiert für Offsetspiegel mit einer standardisierten 40mm Feedaufnahme.
- Direktanschluss für 8 Satelliten-Teilnehmer
- Extrem niedriges Rauschmaß für hohe Empfangsqualität
- Geeignet für Offsetspiegel mit 40mm Feedaufnahme
- Wasserdichtes und witterungsbeständiges Gehäuse
- Erweiterter Betriebstemperaturbereich von -40°C bis +60°C
Details:
| Herstellernummer | 761301 |
| Herstelltypnummer | SPU88T |
Eigenschaften:
- niedriges Rauschmaß
- geeignet für Offsetspiegel mit Feedaufnahme 40mm
- Betriebstemperatur - 40°.. + 60°C
- wasserdichtes, witterungsbeständiges Gehäuse
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

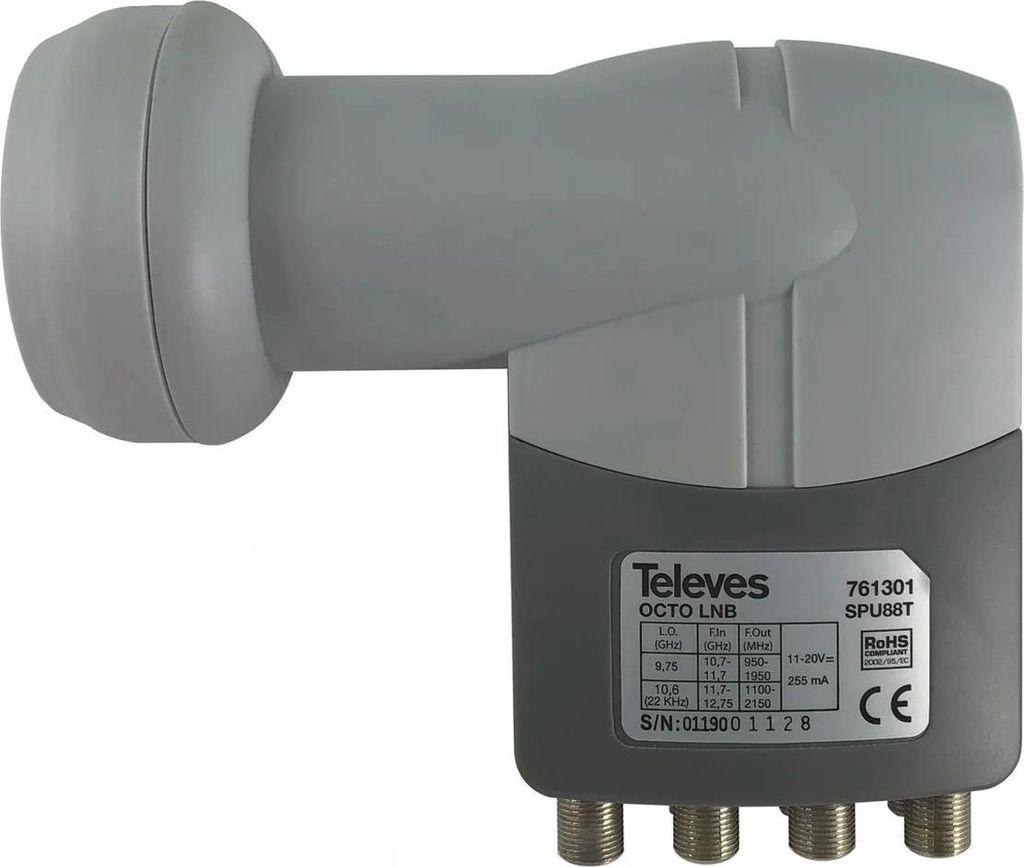

| Input frequenz-range | 10,7 - 11,7 GHz |
| Ausgangsfrequenz | 950-1950/1100-2150 MHz |
| Oscillator Frequenz | 9.75 - 10.6 GHz |
| Verstärkung | 60 dB |
| Rauschmaß | 0,3 dB |
| Anzahl RF Anschlüsse | 8 |
| Energieverbrauch | 200 mA |
| Durchmesser Feedhorn | 4 cm |
| Produktfarbe | Anthrazit |
| Verpackungsbreite | 124 mm |
| Verpackungstiefe | 146 mm |
| Verpackungshöhe | 64 mm |
| Paketgewicht | 300 g |

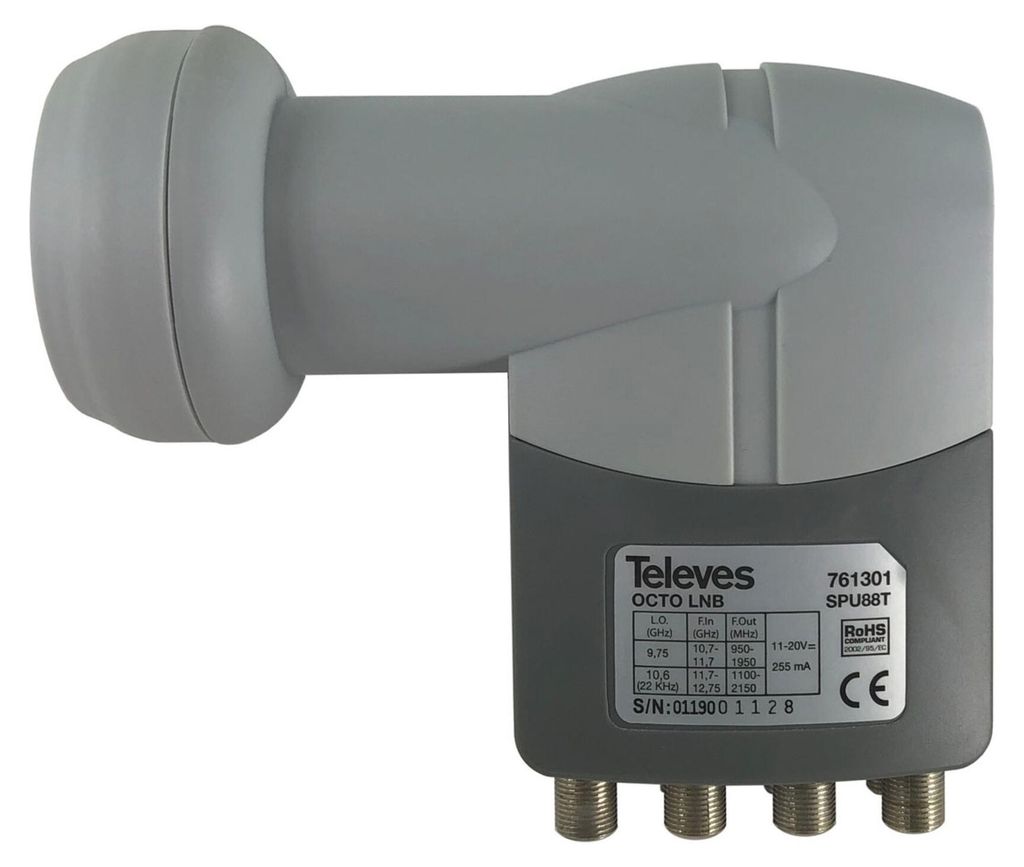

Televes SPU 88T Speisesystem 8 Ausgänge Switch Feed 40mm - Octo-Switch-Speisesystem 8 TN Feed 40 mm
Televes Speisesystem SPU 88 T
| Hersteller | Televes |
| Bezeichnung | Speisesystem Octo-Switch 40mm |
| Typ | SPU 88 T |
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Terrestrische Einspeisung | nein |
| Aufnahme | 40 mm |
Televes Speisesystem SPU 88 T: weitere Details
- niedriges Rauschmaß
- geeignet für Offsetspiegel mit Feedaufnahme 40mm
- Betriebstemperatur - 40° ... + 60° C
- wasserdichtes, witterungsbeständiges Gehäuse
Geliefert wird: Televes Speisesystem Octo-Switch 40mm SPU 88 T, Verpackungseinheit: 1 Stk., EAN: 8424450140208
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).
Speisesystem Octo-Switch 40mm SPU 88 T
| Ausführung | Octo LNB |
| Farbe | grau |
| Mit Schutzgehäuse | ja |
| Multischalter integriert | ja |
| Anzahl der Ausgänge | 8 |
| Aufnahme | 40 mm |
Speisesystem für acht Teilnehmer,
- niedriges Rauschmaß
- geeignet für Offsetspiegel mit Feedaufnahme 40mm
- Betriebstemperatur - 40°... + 60° C
- wasserdichtes, witterungsbeständiges Gehäuse
- niedriges Rauschmaß
- geeignet für Offsetspiegel mit Feedaufnahme 40mm
- Betriebstemperatur - 40° ... + 60° C
- wasserdichtes, witterungsbeständiges Gehäuse
- niedriges Rauschmaß
- geeignet für Offsetspiegel mit Feedaufnahme 40mm
- Betriebstemperatur - 40° ... + 60° C
- wasserdichtes, witterungsbeständiges Gehäuse
Hauptmerkmale
Technische Details
| Input frequenz-range | 10,7 - 11,7 GHz |
| Ausgangsfrequenz | 950-1950/1100-2150 |
| Oscillator Frequenz | 9.75 - 10.6 GHz |
| Verstärkung | 60 dB |
| Rauschmaß | 0,3 dB |
