Dieser hochleistungsfähige Quattro-LNB ist speziell für die Verteilung von Satellitensignalen über Multischalter konzipiert. Die Konvertereinheit bietet eine exzellente Signalqualität durch ein niedriges, typisches Rauschmaß von nur 0,3 dB. Die Konstruktion beinhaltet einen innovativen, von innen nach aussen ausziehbaren Wetterschutz. Der LNB ist für gängige Offsetspiegel mit einer 40 mm Feedaufnahme optimiert und operiert zuverlässig im Temperaturbereich von -40° C bis +60° C.
- Typ: Quattro LNB zur Anbindung an Multischalter
- Rauschmaß: Niedriges Rauschmaß von ≤ 0,3 dB (typ.)
- Kompatibilität: Geeignet für Offsetspiegel mit Feedaufnahme 40 mm
- Schutzart: Wasserdichtes, witterungsbeständiges Kunststoffgehäuse IP 68
- Besonderheit: Von innen nach aussen ausziehbarer Wetterschutz
- Temperaturspektrum: Betriebstemperatur - 40° C bis + 60° C
[ 25873861: 2026-11-17 09:45:36.0 ]

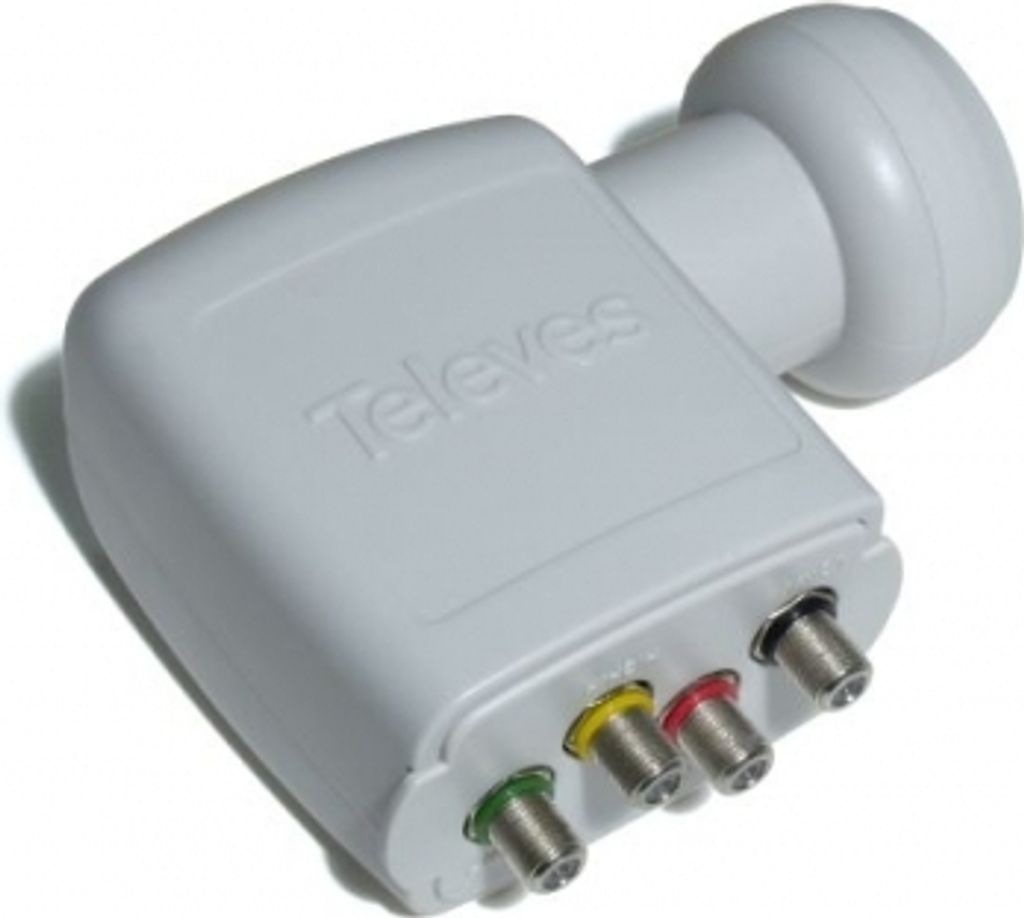

Televes 747102 4-Eingang Quattro LNB
Hochwertiger Quattro LNB
Televes Quattro(Ref. 747102) für den Betrieb mit einem Multischalter (Satellitensignalverteiler). Ein geeignetes Multischaltersystem mit einer Antenne und einem Quattro LNB ermöglichtunabhängigen Satellitenempfang für bis zu mehrere hundert Receiver gleichzeitig.
LNBQuattro Televes 747102
ermöglicht den Empfang digitaler und analoger Fernseh- und Radioprogramme über Satellit in SD undHD. Er verfügt über vier Ausgänge, die jeweils eine Komponente mit voller Satellitenbandbreite enthalten.
- Input frequenz-range:
- 10,7 - 11,7 GHz
- Oscillator Frequenz:
- 9.75 - 10.6 GHz
- Verstärkung:
- 60 dB
- Rauschmaß:
- 0,3 dB
- Anzahl RF Anschlüsse:
- 4
- Energieverbrauch:
- 150 mA
- Durchmesser Feedhorn:
- 4 cm
- Produktfarbe:
- Grau
- Verpackungsbreite:
- 160 mm
- Verpackungstiefe:
- 110 mm
- Verpackungshöhe:
- 70 mm
- Paketgewicht:
- 500 g
niedriges Rauschmaß 0,3dB typ. geeignet für Offsetspiegel mit Feedaufnahme 40 mm Betriebstemperatur - 40° ... + 60° C wasserdichtes, witterungsbeständiges Kunststoffgehäuse IP 68 mit von innen nach aussen ausziehbarem Wetterschutz
Technische Details
Input frequenz-range
10,7 - 11,7 GHz
Oscillator Frequenz
9.75 - 10.6 GHz
Gewicht und Abmessungen
Anschlüsse und Schnittstellen
Energie
Farbe
Eigenschaften - niedriges Rauschmaß=0,3dB typ- geeignet für Offsetspiegel mit Feedaufnahme 40 mm- Betriebstemperatur - 40° - + 60°C- wasserdichtes, witterungsbeständiges Kunststoffgehäuse IP 68 mit von innen nach aussen ausziehbarem Wetterschutz
Technische Daten:- Ausführung: Quattro LNB
- Farbe: grau
- Mit Schutzgehäuse: ja
- Multischalter integriert: nein
- Anzahl der Ausgänge: 4
- Terrestrische Einspeisung: nein
- Aufnahme: 40 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

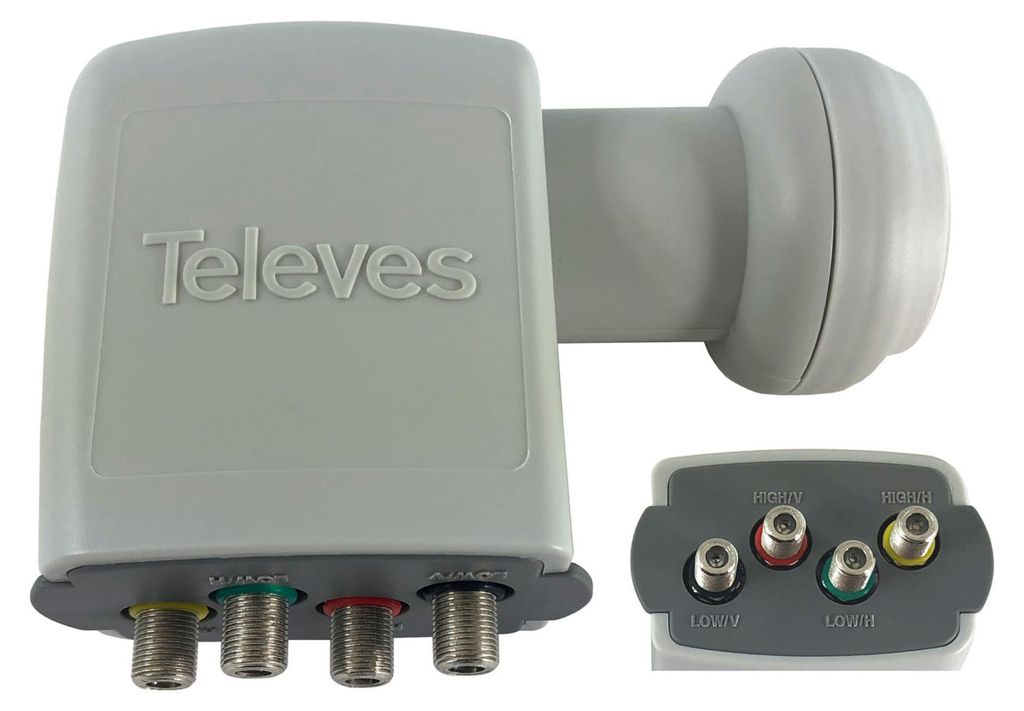

Televes Speisesystem SP 44 EN
Hersteller:Televes
Bezeichnung:Speisesystem Quattro 40mm
Typ:SP 44 EN
Ausführung:Quatro LNB
Farbe:grau
Mit Schutzgehäuse:ja
Multischalter integriert:nein
Anzahl der Ausgänge:4
Terrestrische Einspeisung:nein
Aufnahme:40 mm
Televes Speisesystem SP 44 EN: weitere Details
niedriges Rauschmaß = 0,3dB typ. geeignet für Offsetspiegel mit Feedaufnahme 40 mm Betriebstemperatur - 40° ... + 60° C wasserdichtes, witterungsbeständiges Kunststoffgehäuse IP 68 mit von innen nach aussen ausziehbarem Wetterschutz
Geliefert wird: Televes Speisesystem Quattro 40mm SP 44 EN, Verpackungseinheit: 1 Stk., EAN: 8424450137079
Quattro LNB, 40mm Feed-Durchmesser, 0,3dB typisches Rauschmaß
- Vier voneinander getrennte Ausgänge
- Hohe Signalverstärkung
- Stabiles IP66-Gehäuse
- Sehr geringes Rauschmaß
- Kompatibel mit 40 mm Feedhalter
- Geeignet für Multischalter
- Funktionssicher bei extremen Temperaturen
Quatro LNB mit vier farblich markierten Ausgängen für jede Polarität: schwarz VL, rot VH, gelb HH und grün HL.
Highlights
- Unauffälliges und kleines Gehäuse
- Hohe Verstärkung
- Niedriges Rauschmaß
- Hervorragende Linearität und Entzerrung
- Sehr gute Unterscheidung zwischen den Polaritäten
- IP-Schutzgehäuse (IP66)
- Einsatz unter extremen Temperaturbedingungen möglich
Merkmale
- Sehr leicht
- Kompatibel mit 40-mm Feedhalter
- Niedrige Leistungsaufnahme
- Stromversorgung entweder über den Receiver oder den Multischalter
- Einfache Verbindung
- Multifeedtaugliche Lösung
Physische Daten
Nettogewicht:325g
Bruttogewicht:325g
Breite:148mm
Höhe:113mm
Tiefe:65mm
Bauteilgewicht:317g
Frequenzbereich GHz 10,7 ... 12,75
Empfangsebene Horizontal Vdc 16 ... 19
Empfangsebene Vertical Vdc 12 ... 14
Ausgangsfrequenzbereich MHz 950 ... 2150
Frequenz Oszillator 0KHz GHz 9,75
Frequenz Oszillator 22KHz GHz 10,6
Verstärkung dB 60
Rauschmaβ dB 0,3
Stabilität L.O. MHz -1,5 ... 1,5
Entkopplung dB undgt; 20
Phasenrauschen (@10 Khz) dBc -75
Spannungsversorgung Vdc 12 ... 20
Max. Stromaufnahme mA 245
Impedanz Ω 75
Steckern F-Buchse
Ø LNB Halter mm 40
Betriebstemperatur °C -30 ... 60
Televes SP 44 EN Speisesystem Quattro DIGITAL Feedauf 40mm ABAK - Zubehör Antennen
