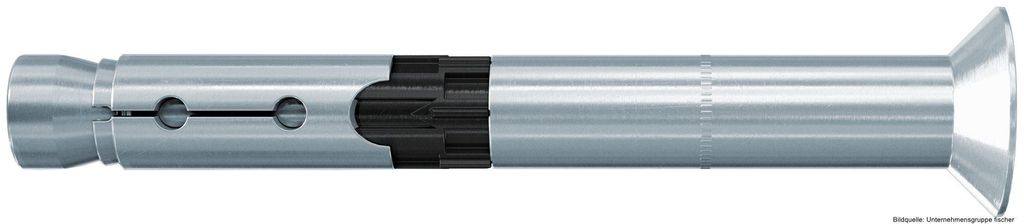

fischer Hochleistungsanker FH II 10/50 SK Senkkopf, 50 Stück

Der fischer Hochleistungsanker FH II SK mit Senkkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II SK mit Senkkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Geländer, Treppen und Leitern zu befestigen.

• Ankerlänge: 100 mm
• Bohrernenndurchmesser: 10 mm
• Gewindemaß (mm): 6 mm
• Material: Galvanisch verzinkter Stahl
• Nutzlänge: 50 mm
• Prüfzeichen / Zulassungen: Brandschutz-Klassifizierung
• Prüfzeichen / Zulassungen: ETA - Europäisch Technische Bewertung
• Verpackungsvariante: Faltschachtel
• Gewinde: M6
• Max. / min. Dicke des Anbauteils: 50 / 5 mm
• Max. Dicke des Anbauteils: 50 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 105 mm
• Min. Bohrlochtiefe bei Vorsteckmontage: 55 mm
• Min. Verankerungstiefe: 40 mm
• Schlüsselweite (Innen 6kant): 4 mm
• Schraubenabmessung: M6x100 mm
• Profi / DIY: Profi
• Vorsteckmontage: Nein
• Durchsteckmontage: Ja
• Abstandsmontage: Nein
• Befestigungsvorrichtung: sonstige
• Verankerung: Spreizanker
• Werkstoff der Hülse: Stahl
• Gewindeart: metrisch
• Ausführung (etim): Außengewinde
• Antrieb: Innensechskant
• Produkttyp: Hülsenanker
• Anzahl der Muttern: 0
• Anzahl der Scheiben: 0
• Mit Kragen: Nein
• Befestigung mit Spreizwerkzeug: Nein
• Umgebung: Innenbereich
• Oberflächenschutz der Hülse: galvanisch/elektrolytisch verzinkt
• Geeignet für gerissenen Beton: Ja
• Geeignet für ungerissenen Beton: Ja
• Geeignet für Betonhohldiele: Nein
• Werkstoff Anker: Stahl
• Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt
• ETA-Zulassung: Ja
• VDS-Zulassung: Ja
• Inhalt: 50 Stück
• Gewicht: 2578 Gramm

Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt- Der versenkbare Schraubenkopf ermöglicht eine oberflächenbündige Befestigung- Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit.Bohrernenndurchmesser: 10 mmBohrlochtiefe bei Durchsteckmontage min.: 105 mmDicke des Anbauteils max.: 50 mmDübellänge: 100 mmGewicht: 2.542 gGewinde: M 6 mmSchlüsselweite: 4Verankerungstiefe: 40 mmETA-Zulassung (1): JaGewinde (metrisch): M 6Schraubenabmessung: M6 x 100 mmVerankerungsgrund: Naturstein mit dichtem Gefüge, BetonMontageart: DurchsteckmontageZugelassen für: Beton C20/25 bis C50/60, ungerissen, Beton C20/25 bis C50/60, gerissenAnerkennung Factory Mutual: JaBrandprüfung: JaDOP - Declaration of Performance: JaEPD - Umwelt Produktdeklaration: Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Bohrernenndurchmesser: 10 mmBohrlochtiefe bei Durchsteckmontage min.: 105 mmDicke des Anbauteils max.: 50 mmDübellänge: 100 mmGewicht: 2.542 gGewinde: M 6 mmSchlüsselweite: 4Verankerungstiefe: 40 mmETA-Zulassung (1): JaGewinde (metrisch): M 6Schraubenabmessung: M6 x 100 mmVerankerungsgrund: Naturstein mit dichtem Gefüge, BetonMontageart: DurchsteckmontageZugelassen für: Beton C20/25 bis C50/60, ungerissen, Beton C20/25 bis C50/60, gerissenAnerkennung Factory Mutual: JaBrandprüfung: JaDOP - Declaration of Performance: JaEPD - Umwelt Produktdeklaration: NeinEigenschaft: Kräfteschonende Montage durch optimierte Dübelgeometrie, weniger Befestigungspunkte durch hohe Quertragfähigkeit, zeitsparende Durchsteckmontage, mit Senkkopf für oberflächenbündige MontageFeuerwiderstandsklasse: R 120Gütesiegel: JaLastwerte: JaPrüfzeichen: JaWirkungsweise: ReibschlussAuch geeignet für Verankerungsgrund: Naturstein mit dichtem Gefüge, Beton C12/15Technische Dokumentation: Nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hochleistungsanker FH II- SK (SK = Senkschraube)

en:

• Europäische Technische Bewertung Option 1 für gerissenen Beton (ETA-07/0025)
• Zugzonentauglich
• Feuerwiderstandsklasse R120

Zur Befestigung von: Stahlkonstruktionen, Geländern, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Toren, Fassaden, Fensterelementen, u. ä.

Der Wert td bezieht sich auf Durchsteckmontage bei Standard Klemmstärke.

• Gewinde:
  • M 6

Material: StahlForm: FHII-SKtd min. Bohrlochtiefe(mm): 105Oberfläche: verzinkt-blauBohr ø(mm): 10d1(mm): 10tfix Nutzlänge max.(mm): 50hef min. Verankerung(mm): 40L(mm): 100Marke: FischerD(mm): 19,5Größe(mm): 10/ 50Inhaltsangabe (ST): 50

Fischer Durchsteckanker Hochleistungsanker FH II aus galvanisch verzinkter Stahl mit Senkkopf Schraube für Befestigungen in gerissenem Beton

Bohrernenndurchmesser: 10mm
min. Bohrlochtiefe bei Durchsteckmontage: 105mm
Dübellänge: 100mm
max. Dicke des Anbauteils: 50mm
Gewinde: M 6mm

Inhalt: 50 Stück

Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für Befestigungspunkte mit anspruchsvollem Design.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Auch Anwendungen in Erdbebengebieten (Seismik) sind durch diese Zulassungen abgedeckt.

Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoff ring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten: Senkkopf (Typ SK - für oberflächenbündige Montage), Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).

Artikel 88594 Stahl FH II-SK galvanisch verzinkt FISCHER Hochleistungsanker FH II-SK mit Senkkopf - Abmessung: FH II 10/ 50 SK VE=S (50 Stck )

Weitere technische Eigenschaften:
Durchmesser: 10mm
Gruppencode: 088594.00102
Lnge: 50mm
Normart: REYHER-Artikel 88594
Oberflche: galvanisch verzinkt

FISCHER FH II 10/50 SK Stahl verz Hochleistungsanker für die Durchsteckmontage in gerissenem und ungerissenem Beton. Mit Innensechskant für Anwendungen wie Geländer, Kabeltrassen, Maschinen, Tore, Gitter und Stahlkonstruktionen. Eigenschaften: - Für Durchsteckmontage - Für gerissenen und ungerissenen Beton - Mit Innensechskant - Galvanisch verzinkt - Für Innen- und Außenanwendungen ohne direkte Bewitterung Technische Daten: - Ausführung: zum Stecken - Typ: FH II 10/50 SK, Stahl verz. - Maß Länge: 105 mm - Gewindeart: metrisch - Gewindemaß: M6 - Bohrlochdurchmesser: 10 mm - Bohrlochtiefe: 105 mm - Bolzenlänge: 100 mm - Material: Stahl - Oberflächenschutz: galvanisch/elektrolytisch verzinkt - Max. Dicke Anbauteil: 50 mm - SW: 5 mm Lieferumfang: - - 1 × FISCHER FH II 10/50 SK Stahl verz
