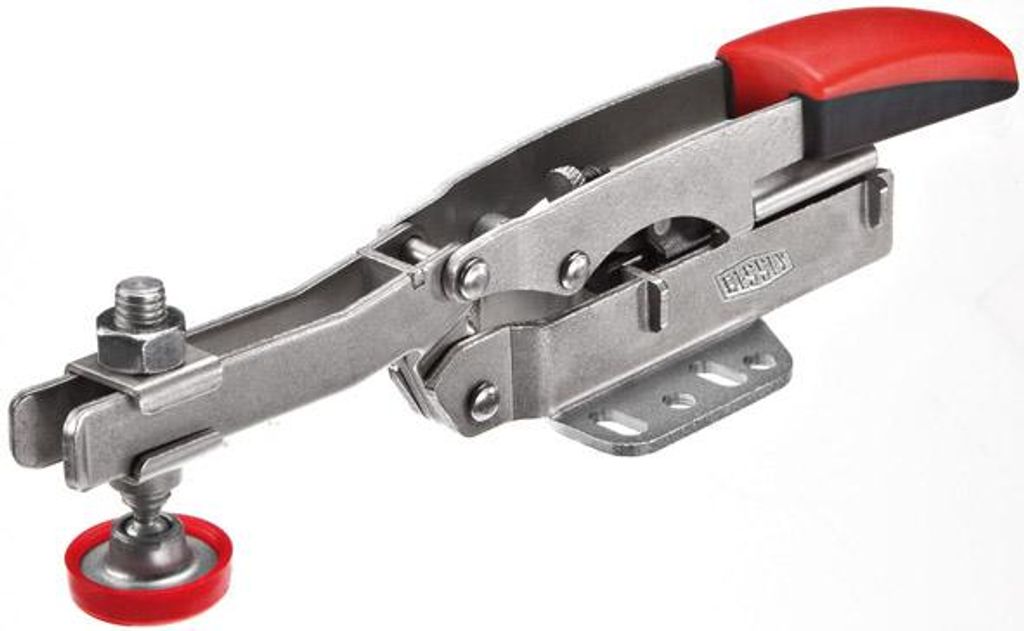

BESSEY Waagrechtspanner mit Offenem Arm und waagrechter Grundplatte
Produktdetails:
Hebel ist in Spannstellung waagrecht
Automatisch stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleichbleibender Spannkraft – ohne manuelle Änderung der Druckschrauben-Position
Regulierbare Spannkraft bis zu 2.500 N je nach Einstellung der Stellschraube im Gelenk
Stabile, vergütete Stahlbleche für lange Lebensdauer
Lochmuster der Grundplatte für Millimeter und Inch passend
Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
Schnell einsetzbar – bereits beim ersten Mal und nach Werkstückwechsel
BESSEY Schnellspanner STC passen sich an unterschiedliche dicke Werkstücke an – ohne manuelle Einstellung der Druckschraube, mit annähernd gleicher Spannkraft:
Durch automatischen Spannweitenbereich
Kompromisslos vielseitig
Eine Baugröße des BESSEY Schnellspanners ersetzt gleich mehrere Wettbewerbsgrößen:
Durch extrem großen Spannbereich dank patentierter Mechanik
Kraftvoll und schonend
Auch empfindliche Werkstücke mit z.B. furnierter oder lackierter Oberfläche lassen sich schonend spannen:
Durch bewegliche Druckplatte mit abnehmbarer Schutzkappe durch Spannkraftregulierung über Stellschraube im Gelenk
Technische Daten:
Spannweite: 60 mm
Automatische Anpassung: 35 mm
Spannkraft: 2.500 N
Eigenschaften - Hebel ist in Spannstellung waagrecht- Automatisch stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleichbleibender Spannkraft – ohne manuelle Änderung der Druckschrauben-Position- Regulierbare Spannkraft bis zu 2.500 N je nach Einstellung der Stellschraube im Gelenk- Stabile, vergütete Stahlbleche für lange Lebensdauer- Lochmuster der Grundplatte für Millimeter und Inch passend- Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
Technische Daten:- Gewicht: 0,42 kg
- Spannweite a: 60 mm
- Spannkraft Newton: 2500
- Spannkraft lbs: 550
- Spannweite a inch: 2 3/8
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
Katalognummer: STC-HH50
Spannweite: 60
Automatische Einstellung: 35
Spannkraft: 2.500
Gewicht: 0,42
Verstellbare Knieklemme 60mm Der Hebel ist in geschlossener Position horizontal
Automatische, stufenlose Einstellung der Spannhöhe auf 35 mm bei nahezu unveränderter Spannkraft – keine manuelle Einstellung der Spannschraube erforderlich
Spannkraft einstellbar bis 2.500 N je nach Einstellung der Spannschraube im Gelenk
Sockel mit Befestigungslochabständen in mm und Zoll
Zweikomponentengriff aus hochwertigem, ölbeständigem Kunststoff
**
Illustrative Fotos.
BESSEY Waagrechtspanner STC-HH70 mit offenem Arm und waagrechter Grundplatte
Besonderheiten und Details:
- durch automatischen Spannweitenbereich passt der STC Schnellspanner sich schnell an unterschiedlich dicke Werkstücke an
- dank extrem großen Spannbereich ersetzt der STC mehrere Wettbewerbsgrößen
- die bewegliche Druckplatte mit abnehmbarer Schutzkappe (durch Spannkraftregulierung über Stellschraube im Gelenk) ermöglicht das Bearbeiten von besonders empfindlichen Werkstücken
- in Spannstellung ist der Hebel waagrecht
- Spannkraft regulierbar bis 2500 N
- lange Lebensdauer durch stabile, vergütete Stahlbleche
- Lochmuster in der Grundplatte für sowohl Millimeter, als auch Inch
- hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
Typ: Waagrechtspanner
Spannkraft (N): 2500
Spannweite (mm): 60
Farbe: silber / rot
Gewicht (g): 420
Waagrechtspanner STC-HH
-Stabile, vergütete Stahlbleche für lange Lebensdauer
- Hebel ist in Spannstellung waagerecht
- Automatisch stufenlose Anpassung der Spannhöhe (bis 35 mm) bei annähernd gleichbleibender Spannkraft, ohne manuelle Änderung der Druckschrauben Position
- Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff (STC-HH20 mit Abgleitschutz)
- Lochmuster der Grundplatte für Millimeter und Inch passend
| Spannhöhe | 60 mm |
| Haltekraft | 2500 N |
| Gesamtlänge | 217 mm |
| Gewicht | 0,42 kg |
• automatische stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft
• regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk
• abnehmbare Schutzkappe an der Druckplatte
• Lochmuster der Grundplatte für mm und inch passend
• 2-Komponenten Kunststoffgriff
Weitere technische Eigenschaften:
• A: 13mm
• C: 25,4mm
• L1: 217mm
• H1: 44mm
• F1: 2,5kN
• Bauart: waagrechte Grundplatte
• I: 14mm
• B: 77mm
• P: 53mm
• E: 40mm
• M: 33-48mm
• N: 60mm
Waagerechtspanner mit offenem Arm und waagerechter Grundplatte
- Stabile, vergütete Stahlbleche für lange Lebensdauer
- Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
- Hebel ist in Spannstellung waagerecht
- Automatische stufenlose Anpassung der Spannhöhe (bis 35 mm) bei annähernd gleichbleibender Spannkraft - ohne manuelle Änderung der Druckschrauben-Position
- Lochmuster der Grundplatte für Millimeter und Inch passend
Technische Daten:
Gesamtlänge: 217 mm
Typ: STC-HH70
Spannweite: 60 mm
Spannkraft: 2,5 kN
automatische Anpassung: 35 mm
Gewicht: 441 g
Art.-Nummer: D4217452020
- Typ:
- Knebelklemme
- Klemmöffnung:
- 6 cm
- Produktfarbe:
- Rot, Edelstahl
- Einstellbereich:
- 0 - 35 mm
- Gewicht:
- 420 g
variable Klemme mit einem gemeinsamen Hebel.
Beim Greifen ist der Hebel horizontal.
Automatische Einstellhöhe bis zu 35 mm, ohne die Schraube der Schraubenplatte einzustellen.
Klemmkraft einstellbar bis zu 2.500 n Schraube in der Verbindung.
Für eine lange Lebensdauer aus raffiniertem Stahlblech.
Löcher in Millimeter und Zentimeterabstand.
Hoch -Qualität zwei -Komponenten -Griffe resistent.
Zweikomponenten-Kunststoffgriff.
Automatische Anzugkraftregulierung ohne Einstellarbeiten.
Bei geschlossenem Flansch befindet sich der Hebel in horizontaler Position.
Horizontale Grundplatte mit Lochbild in Millimetern und Zoll.
Einstellbare Spannkraft bis 2.500 N durch Schraube im Gelenk.
Kniehebelspanner 60 mm
Mit den Waagerechtspanner von Bessey lassen sich Werkstücke schnell Ein- und Ausspannen. Die automatische Anpassung der Spannhöhe erfolgt stufenlos bei gleichbleibender Spannkraft. Die Spannkraft kann über eine Stellschraube am Gelenk bis zu 2500 N reguliert werden. Stabile, vergütete Stahlbleche sorgen für eine lange Lebensdauer und machen die Spanner sehr robust. Die Grundplatte lässt sich auf verschiedenen Multifunktionstischen montieren, das Lochbild passt für Millimeter oder Inch.
In folgenden Spannweiten : 35 mm, 40 mm, 60 mm.
| Spannweiten | |
|---|
| STC-HH 20 | 35 mm |
| STC-HH 50 | 40 mm |
| STC-HH 70 | 60 mm |
| Automatische Anpassung | |
|---|
| STC-HH 20 | 20 mm |
| STC-HH 50 | 35 mm |
| STC-HH 70 | 35 mm |
| Spannkraft | |
|---|
| STC-HH 20 | 1100 N |
| STC-HH 50 | 2500 N |
| STC-HH 70 | 2500 N |
Der BESSEY Waagrechtspanner STC-HH70 erreicht eine regulierbare Spannkraft bis zu 2.500 N, je nach Einstellung der Stellschraube im Gelenk, und ermöglicht ein positionsgenaues, individuelles Spannen des Werkstücks. Er ermöglicht eine automatische stufenlose Anpassung der Spannhöhe bis 35mm bei annähernd gleichbleibender Spannkraft, ohne manuelle Änderung der Druckschrauben-Position. Das Lochmuster in der Grundplatte ist sowohl für Millimeter als auch für Inch (Zoll) passend angeordnet. Auch empfindliche Werkstücke mit furnierter oder lackierter Oberfläche lassen sich dank der abnehmbaren Schutzkappe schonend spannen.
Produktbeschreibung: Waagrechtspanner STC-HH Stabile, vergütete Stahlbleche für lange Lebensdauer Hebel ist in Spannstellung waagerecht Automatisch stufenlose Anpassung der Spannhöhe (bis 35 mm) bei annähernd gleichbleibender Spannkraft, ohne manuelle Änderung der Druckschrauben-Position Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff (STC-HH20 mit Abgleitschutz) Lochmuster der Grundplatte für Millimeter und Inch passend Attribute: Gesamtlänge| 217 mm
Ausführung| STC-HH70
Modell| Waagrechtspanner STC-HH
Gewicht| 0,42 kg
Spannweite| 60 mm
Spannkraft| 2500 N
Spannhöhe| 60 mm
Haltekraft F1| 2500 N
Automatische Anpassung| 35 mm
automatische stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten Kunststoffgriff
Waagerechtspanner 60mm Bessey Einheit: 1 Stück
Bessey Bessey Waagrechtspanner mit offenem Arm u. Waagrechter Grundplatte 60 mm - STC-HH70
Waagrechtspanner STC-HH70 Gr.70 waagrechte Grundpl.BESSEY
Bessey Waagrechtspanner STC-HH Der BESSEY Waagrechtspanner STC-HH mit offener Armkonstruktion und waagrechter Grundplatte ist für seine Vielseitigkeit und Kraft bekannt. Er passt sich automatisch an unterschiedliche Werkstückdicken an und bietet dabei eine konstante Spannkraft. Automatische, stufenlose Anpassung der Spannhöhe bis 35 mm ohne manuelle Änderung der Druckschraube Regulierbare Spannkraft bis zu 2.500 N über Stellschraube im Gelenk Stabile, vergütete Stahlbleche für eine lange Lebensdauer Lochmuster der Grundplatte passend für Millimeter- und Inch-Maße Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff für sicheren Halt Dieser Spanner eignet sich ideal für Möbel- und Schreinerarbeiten, Innenausbau und DIY-Projekte. Die Grundplatte ist für Millimeter- und Inch-Anwendungen ausgelegt, was seine Anpassungsfähigkeit unterstreicht. Die bewegliche Druckplatte mit abnehmbarer Schutzkappe schont empfindliche Oberflächen.
