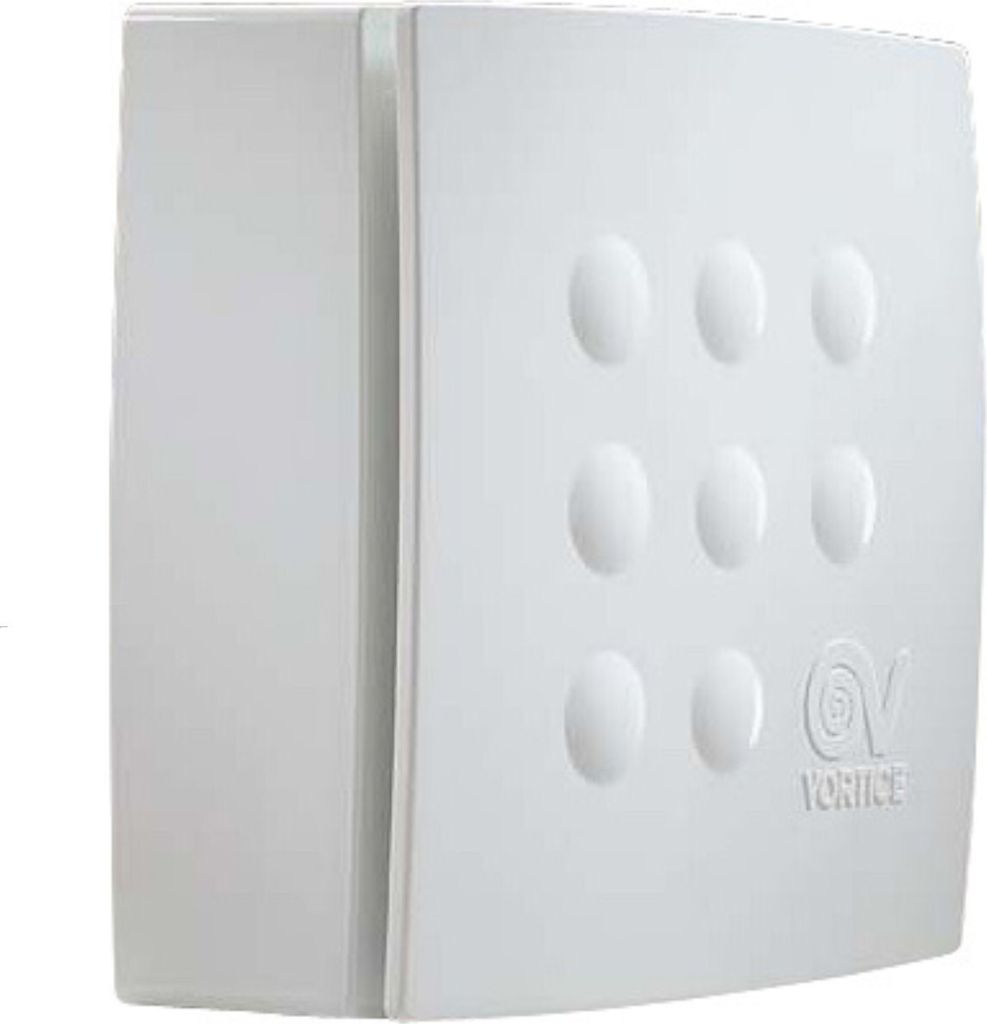

Schachtventilator Quadro Super 100 bis 280 m³/h

Abmessungen und technische Daten

• 220-240 Volt 50 Hertz
• Gehäusefarbe: weiß
• Gehäusematerial: ABS-Kunststoff, vergilbungsfrei, UV-beständig
• Nennweite: 100 mm
• Leistung: 105 Watt
• Stromaufnahme: 0,5 Ampere
• Umdrehungen pro Minute: 2200
• Luftdurchsatz: 280 m³/h
• Gesamtdruck Pmax: 490 Pa
• Schalldruck Lp-3m: 48,6 dB(A)
• max. Temperatur für Dauerbetrieb: 50°C
• Schutzart: IPX4
• Schutzklasse: II
• Gewicht: 3,77 kg
• optionaler Drehzahlregler Trio-S separat erhältlich
• thermischer Überlastungsschutz
• kugelgelagerter Motor
• Rückluftsperrklappe am Anschlussstutzen verhindert den Kaltlufteinfall bei ausgeschaltetem Ventilator
• Montage: Aufputz, beliebige Position, seitlich versetzter Ausblassstutzen mit 360° drehbarer Frontblende

Abmessungen in mm	A	B	C	Ø D	E	F	G	H	I	L	M	N	O
Quadro Super 100	290	290	144	97	31	58	64	236	239	118	26	125	6,5





SUPER ZENTRIFUGAL-KANAL-STAUBSAUGER

Es ist aus weißem ABS-Kunstharz gefertigt. Sie verfügt über einen dreistufigen Ventilator mit optionaler Vorrichtung TRIO-S (Code 12871), der aus dem Induktionsmotor mit Anlaufkondensator besteht, der mit thermosicheren und selbstschmierenden Schutzbuchsen und dem vorwärts gekrümmten Radiallaufrad ausgestattet ist. Der Nenndurchmesser beträgt 100 mm. Es ist ein Signalgerät für einen gesättigten Filter.

Produktfarbe:

Weiß

Platzierung:

Zimmerdecke, Wand

Anzahl Geschwindigkeiten:

2

Geräuschpegel:

41,9 dB

Lüfterdurchmesser:

9,7 cm

Luftstrom:

270 m³/h

:

IMQ, GOST, ZIK, CCC

Stromverbrauch (Standardbetrieb):

95 W

Breite:

290 mm

Tiefe:

164 mm

Gewicht:

3,77 kg

Vortice Super. Produktfarbe: Weiß, Platzierung: Zimmerdecke, Wand, Geräuschpegel: 41,9 dB. Stromverbrauch (Standardbetrieb): 95 W. Breite: 290 mm, Tiefe: 164 mm, Gewicht: 3,77 kg
