Universalspannunterlagen: 4 x Gr. 1, 4 x Gr. 2, 2 x Gr. 3
Schraubenpaste: ja
Sechskantmuttern: 6 x M12
Ringmaulschlüssel: 1 x Gr. 16 x 16 mm
Stiftschrauben: 4 x 80 mm
Inhalt: 48-teilig
Verlängerungsmuttern: 4 x M12
Spanneisen mit Treppenzähnen: 4 x Gr. 11 x 80 mm
Schrauben für T-Nuten: 4 x 100 mm, 4 x 63 mm, 2 x 40 mm
Tiefspannbacken: 4 x Gr. 12
Kegelpfannen Form: G 6 x M12
T-Nuten: M10 x 10 mm
Kurz-Beschreibung: für Werkzeugmaschinen mit T-Nutentischen
enthält alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken
alle Teile sind auswechselbar und können jederzeit ergänzt werden
aus Vergütungsstahl, nach DIN oder Werksnorm
Schraubenteile Festigkeitsklasse 8 bzw. 10
Eigenschaften - Bestehend aus verschiedenen Spann-Elementen, die zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen benötigt werden- Alle Teile sind aus Vergütungsstahl und können einzeln nachbestellt werden
Lieferumfang - Universal-Spannunterlagen Nr. 372200, Spanneisen Nr. 372000 DIN 6314 Z, T-Nutenschrauben Nr. 375300 DIN 787, Hohe Muttern Nr. 375385 DIN 6330 B, Stiftschrauben Nr. 375380 DIN 6379, Kegelpfanne Form G Nr. 375360 DIN 6319 G, Verlängerungsmuttern Nr. 375395, Tiefspannbacken Nr. 375110, Federnder Spanneisenhalter Nr. 370850, Nutenräumer, Ringmaulschlüssel, Schraubenpaste, Holzkasten
Technische Daten:- Gewinde: 10
- Typ: 6530
- T-Nuten-Nennmaß: 10 mm
- Holzkasten Länge: 355 mm
- Holzkasten Breite: 270 mm
- Holzkasten Höhe: 47 mm
- Spannhöhe 2fach Aufspannung: 2 mm
- Spannhöhe 4fach Aufspannung: 2 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

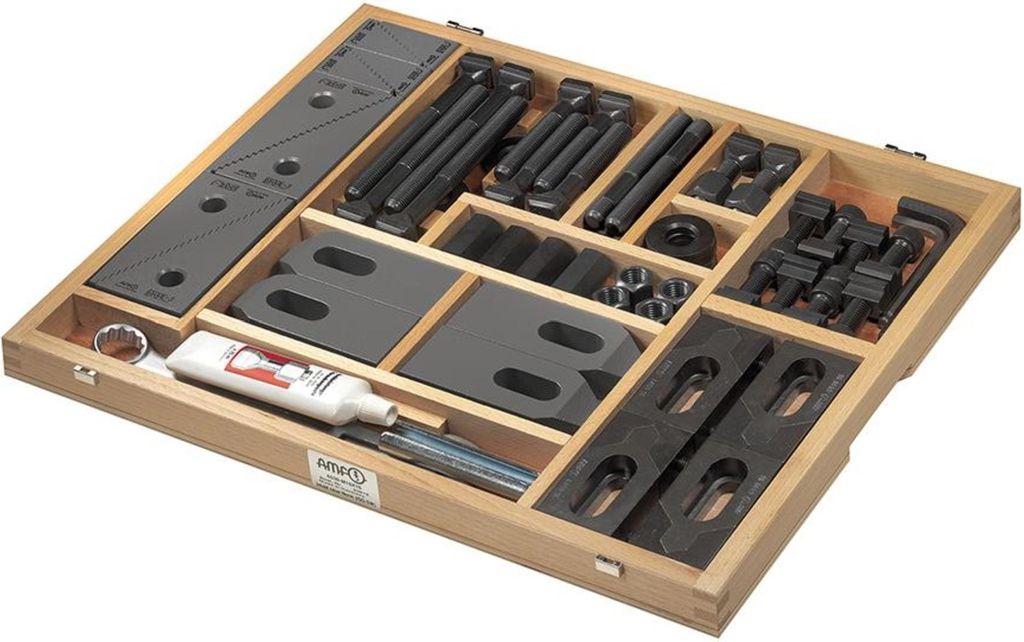

Spannwerkzeug-Sortimentskasten Nr. 6530/Nr. 6531
-Aus Vergütungsstahl
-Enthält alle notwendigen Elemente zum Aufstellen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen
- Alle Teile nach DIN oder Werksnorm auswechselbar, können ergänzt werden
- Klappdeckel abnehmbar, für offene Unterbringung des Kastens im Werkzeugschrank
Lieferung: Holzetui mit Schraubpaste.
| Breite: | 270 mm |
|---|
| Höhe: | 47 mm |
|---|
| Länge: | 355 mm |
|---|
Spannwerkzeug-Sortimentskasten
Ausführung: Aus Vergütungsstahl. Diese Sortimentskästen enthalten alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen. Alle Teile nach DIN oder Werksnorm sind auswechselbar und können jederzeit ergänzt werden.
Der Klappdeckel ist abnehmbar, damit der Kasten offen im Werkzeugschrank untergebracht werden kann. Lieferumfang: Holzetui mit Schraubpaste.
Die Tiefspannbacken sind komplett mit Muttern für T-Nuten DIN 508, Schrauben DIN 912 sowie zwei Sechskant-Stiftschlüssel DIN 911.
Spannwerkzeug-Set M10x10 AMF Einheit: 1 Stück
Nr. 6530 M10 x 10 mm 50 teilig
