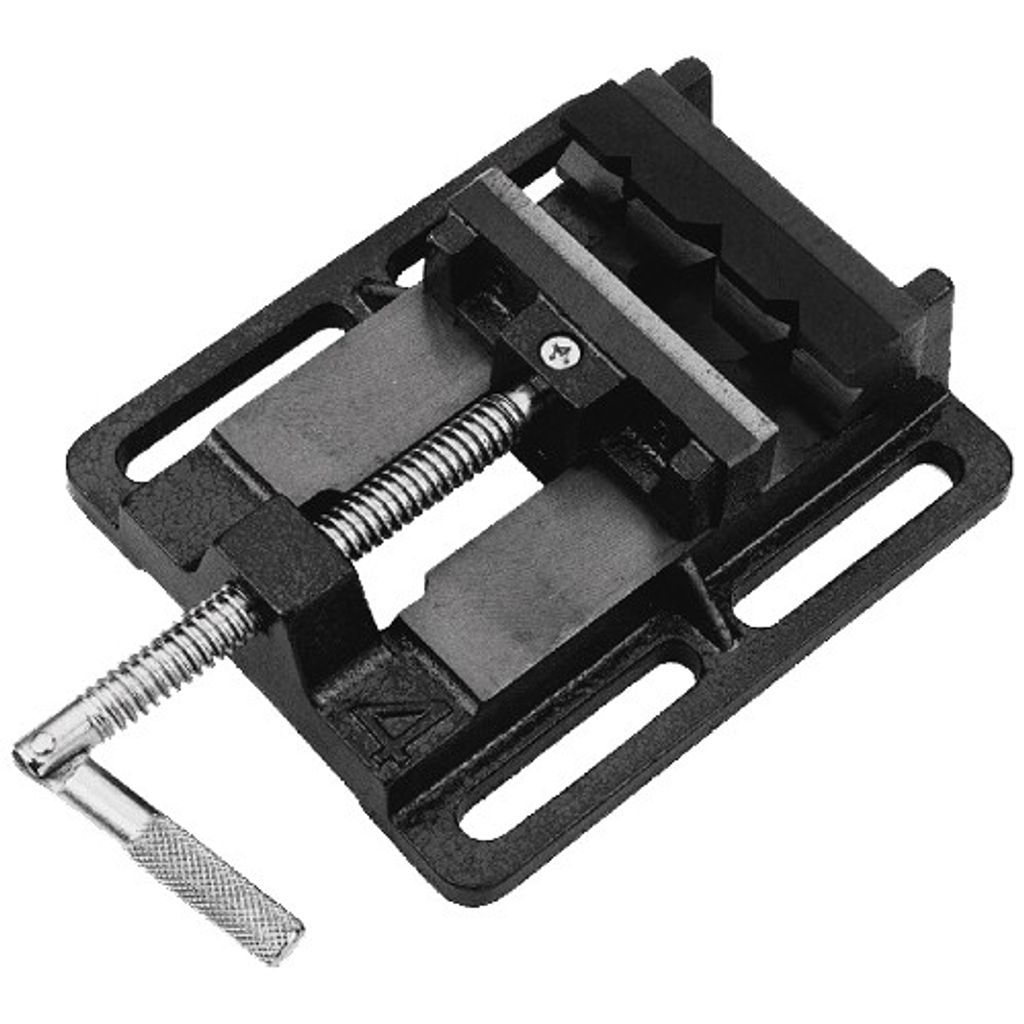

GÜDE Schraubstock Spanner Maschinenschraubstock 75mm Backenbreite

Ausstattung:

Technische Daten:

• Ausstattung:

  • schwere Ausführung aus solidem Guß
  • Spannbacken aus hochwertigem Stahl mit Profilierung an den Spannflächen
  • leichtgängige Spindel
  • großer Spannhebel sauber geschliffenes Backenbett
  • Befestigungsnuten
  • Prismenbacken für sicheres Spannen von Rundmaterial

  Technische Daten:

  • Spannbackenbreite: 75 mm
  • Spannweite: 65 mm
  • Lochmaß: 110 x 125 mm
  • Maße
    • Höhe: 62 mm
    • Breite: 138 mm
    • Länge: 200 mm
  • Gewicht: 2,48 kg

Maschinenschraubstock aus Gusseisen, konzipiert für die Montage auf Werkbänken von Tisch-/Säulenbohrmaschinen. Spannbacken (Stahl, mit profilierten Spannflächen), prismatische Backen zum sicheren Spannen von Rundmaterial. Leichtgängige Spindel, großer Spannhebel. Längsspannnuten mit Universalmaßen zur einfachen Montage auf allen gängigen Bohrtischen.

Backenbreite: 75 mm
Spannweite: 65 mm
Bohrungsmaße: 110 x 125 mm
Gesamtmaße (LxBxH): 187 x 135 x 60 mm
Netto-/Bruttogewicht: 2,48 kg/2,62 kg

- Schwere Ausführung aus solidem Guss
- Prismenbacken aus hochwertigem Stahl mit Profilierung an den Spannflächen
- Leichtgängige Spindel
- Großer Spannhebel für optimale Kraftübertragung
- Sauber geschliffenes Backenbett
- Befestigungsnuten zur einfachen Befestigung an fast allen Bohrtischen
Backenbreite: 75 mm, Spannweite x Lochmaß: 55 x 110 mm

Güde Maschinenschraubstock 75-150mm Schraubstock



Der Güde Maschinenschraubstock ist ein unverzichtbares Werkzeug für alle Arten von Bohrarbeiten, ob auf Tischbohrmaschinen oder Ständerbohrmaschinen. Er ist aus solidem Guß gefertigt und hat eine schwere Ausführung, was für eine lange Lebensdauer und hohe Stabilität sorgt.

Die Spannbacken des Schraubstocks sind aus hochwertigem Stahl gefertigt und mit einer Profilierung an den Spannflächen versehen, um ein sicheres und stabiles Spannen von Werkstücken zu ermöglichen. Das Backenbett ist sauber geschliffen und ermöglicht eine präzise Bearbeitung der Werkstücke.

Der Schraubstock verfügt über eine leichtgängige Spindel und einen großen Spannhebel, der eine einfache Bedienung ermöglicht. Zusätzlich sind Befestigungsnuten vorhanden, um den Schraubstock sicher auf der Arbeitsfläche zu befestigen.

Ein weiteres praktisches Merkmal des Güde Maschinenschraubstocks sind die Prismenbacken, die ein sicheres Spannen von Rundmaterialien ermöglichen. Dadurch können auch runde Werkstücke sicher eingespannt und bearbeitet werden.

Zusammenfassend ist der Güde Maschinenschraubstock ein robustes und zuverlässiges Werkzeug, das ein sicheres und effizientes Arbeiten ermöglicht. Mit seinem breiten Anwendungsbereich ist er eine sinnvolle Ergänzung für jede Werkstatt oder Hobbywerkstatt.

Ausstattung:

• Schwere Ausführung aus solidem Guß
• Spannbacken aus hochwertigem Stahl
• mit Profilierung an den Spannflächen
• leichtgängige Spindel
• großer Spannhebel
• sauber geschliffenes Backenbett
• Befestigungsnuten
• mit Prismenbacken für sicheres Spannen von Rundmaterial

Technische Daten 75mm:

• Backenbreite: 75 mm
• Spannweite: 65 mm
• Lochmaß (BxT): ca. 110x125mm
• Material: hochwertiger Stahl
• Gewicht Netto/Brutto: 2,25 kg / 2,5 kg

Technische Daten 100mm:

• Backenbreite: 100 mm
• Spannweite: 90 mm
• Lochmaß (BxT): ca. 130x150mm
• Material: hochwertiger Stahl
• Gewicht Netto/Brutto: 2,67 kg / 3 kg

Technische Daten 125mm:

• Backenbreite 125 mm
• Spannweite 100 mm
• Lochmaß (BxT): ca. 150x165mm
• Material: hochwertiger Stahl
• Gewicht Netto/Brutto: 4,78 kg / 5 kg

Technische Daten 150mm:

• Backenbreite 150 mm
• Spannweite 125 mm
• Lochmaß (BxT): ca. 17 5x 185mm
• Material: hochwertiger Stahl
• Gewicht Netto/Brutto: 5,88 kg / 6 kg

Beschreibung:

-	Schwere Ausführung aus solidem Guß
-	Spannbacken aus hochwertigem Stahl mit Profilierung an den Spannflächen
-	Leichtgängige Spindel
-	Großer Spannhebel sauber geschliffenes Backenbett
-	Befestigungsnuten
-	Prismenbacken für sicheres Spannen von Rundmaterial
Passend zu:
-	#55120 Tischbohrmaschine GTB 13/5
-	#55191 Tischbohrmaschine GTB 16 V
-	#55200 Tischbohrmaschine GTB 13/355
-	#55201 Tischbohrmaschine GTB 14/509
-	#55202 Tischbohrmaschine GTB 16/605
-	#55204 Tischbohrmaschine GTB 16/612 R+L
-	#55206 Tischbohrmaschine GTB 20/812
-	#55208 Tischbohrmaschine GTB 20/812 R+L
-	#55210 Säulenbohrmaschine GSB 20/812
-	#55212 Säulenbohrmaschine GSB 20/812 R+L
-	#55220 Tischbohrmaschine GTB 16/500 VARIO



Technische Daten:

passend zu Art.-Nr.:		55120/55191/55200/55201/55202/55204/55206/55208 /55210/55212/55220
Breite der Spannbacken:		75 mm
Spannweite:		65 mm
Lochmaß:		110 x 125 mm
Länge:		187 mm
Breite:		135 mm
Höhe:		60 mm
Nettogewicht:		2,48 kg
Bruttogewicht:		2,50 kg

Güde Maschinenschraubstock 75 mm

Schwere Ausführung aus solidem Guß, Spannbacken aus hochwertigem Stahl mit Profilierung an den Spannflächen, leichtgängige Spindel, großer Spannhebel sauber geschliffenes Backenbett, Befestigungsnuten, mit Prismenbacken für sicheres Spannen von Rundmaterial.

• Backenbreite: 75 mm
• Spannweite: 65 mm
• Lochmaß (B x T): ca. 110 x 125 mm
• Gewicht Netto/Brutto: ca. 2,25 kg / 2,5 kg

Der Güde Maschinenschraubstock 75 mm (Art. 38318) hält Werkstücke beim Bohren und Fräsen sicher fest. Das Gehäuse aus massivem Gusseisen sorgt für Stabilität und Langlebigkeit. Die 75 mm breiten Backen aus Stahl besitzen eine profilierte Oberfläche für guten Halt am Werkstück. Dank der Prismenbacken lassen sich auch runde Materialien wie Rohre und Stangen sicher spannen. Die Spindel läuft leichtgängig, was das Einstellen und Spannen erleichtert. Befestigungsnuten ermöglichen eine stabile Montage auf der Werkbank oder Maschine. Maße: 200 x 138 x 62 mm, Gewicht 2,48 kg, maximale Spannweite 65 mm.
