AMF Waagrechtspanner, offener Haltearm, waagrechter Fuß, 0,8-1,1 cm

AMF Waagrechtspanner (Größe 1 / waagrechter Fuß) - 93013

Waagrechtspanner (Größe 1 / waagrechter Fuß) - 93013 von AMF, aus der Kategorie: Waagrechtspanner, mit der Artikelnummer: 93013 und der EAN: 4020772093013

mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 5mm · C: 13-14,5mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: -3mm · L1: 120mm · HW max.: 2,5mm · H1: 30mm · F1: 0,8kN · H2: 49mm · Gesamthöhe: 30mm · a*: 90° · Bauart: waagrechter Fuß · F2: 1,1kN · I: 10mm · F: 8mm · B: 42mm · P: 34mm · K: 5,5mm · E: 18,7mm · M: 18-21,5mm · H: 19mm · N: 34mm · Gesamtlänge: 119mm

Waagerechtspanner mit waagerechtem Fuß Typ 6830

- Niete aus rostfreiem Stahl
- Ab Größe 2 einsatzgehärtete Lagerbuchsen
- Lagerstellen gefettet
- Offener Haltearm
- Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff



- Verzinkt, passiviert

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

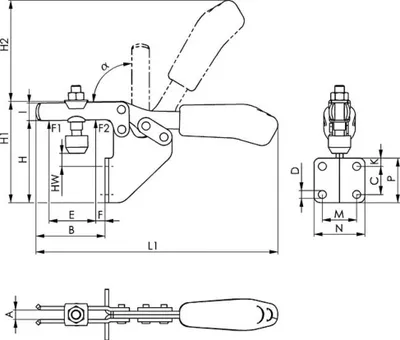

Maßtabelle:
A 5,0 mm
B 42,0 mm
C 13,0-14,5 mm
D 5,2 mm
D1 - mm
E 18,7 mm
F 8,0 mm
H 19,0 mm
H1 30,0 mm
H2 49,0 mm
HW min. -3,0 mm
HW max. 2,5 mm
I 10,0 mm
K 5,5 mm
L - mm
L1 120 mm
M 18,0-21,5 mm
M1 - mm
N 34,0 mm
P 34,0 mm
- 90°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Daten:
Gesamtlänge: 130 mm
Größe: 1
Spannhöhe: 30 mm
Spannkraft F1: 0,8 kN
Spannkraft F2: 1,1 kN
Andrückschraube: M5 x 30
Gewicht: 105 g

Art.-Nummer: D4217440015

• mit waagrechtem Fuß

Weitere technische Eigenschaften:

• A: 5mm
• C: 13-14,5mm
• D: 5,2mm
• Andrückschraube: M5 x 30
• HW min.: -3mm
• L1: 120mm
• HW max.: 2,5mm
• H1: 30mm
• F1: 0,8kN
• H2: 49mm
• Gesamthöhe: 30mm
• a*: 90°
• Bauart: waagrechter Fuß
• F2: 1,1kN
• I: 10mm
• F: 8mm
• B: 42mm
• P: 34mm
• K: 5,5mm
• E: 18,7mm
• M: 18-21,5mm
• H: 19mm
• N: 34mm
• Gesamtlänge: 119mm

Einleitung Waagerechtspanner, mit waagerechtem FußEigenschaften - Verzinkt, passiviert- Niete aus rostfreiem Stahl- Ab Größe 2 einsatzgehärtete Lagerbuchsen- Lagerstellen gefettet- Offener Haltearm- Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente- Auch für die Lebensmittelindustrie geeignetLieferumfang - Komplett mit vergüteter, verzinkter Andrückschraube Technische Daten:

• Gewindedurchmesser Andrückschraube: M 5
• Gewicht: 105 g

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Waagerechtspanner Nr.6830 Gr.1 Fuß waagerecht AMF

Inhalt: 1 Stück

mit waagrechtem Fuß

· (Haltearm offen)

· verzinkt und passiviert

· Niete aus nicht rostendem Stahl, die bei den Größen 2 bis 5 in einsatzgehärteten Lagerbuchsen laufen

· Lagerstellen gefettet

· ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente

· Verliersicherung für die Andrückschraube am Spannarm-Ende

· komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890

F1: 0,80 kN
D: 4,8 mm
L: 13 mm
D1: - mm
H: 20 mm
L1: 119 mm
E: 26 mm
C: 15 mm
B: 40 mm
A: 5 mm
F: 11 mm
G: 18
K: 5,5 mm
Größe: 1
I: 10 mm
M: 22 mm
N: 34 mm
H1: 30
P: 34 mm
Q: 5 mm
Gesamtlänge: 119 mm
Andrückschraube: M5 x 30
Gesamthöhe: 30 mm

Artikel-Nr.: 4000833507
EAN: 4020772093013

,


Hinweis zu Verpackung und :
Manchmal kann es vorkommen, daß gerade bei kleinen bzw. einzelnen Artikeln die Verpackung etwas groß ausfällt. Dies ist logistischen Notwendigkeiten geschuldet, da unsere Lagerverwaltung auf industrielle Mengen ausgelegt ist. Wundern Sie sich also nicht, wenn ein einfacher Bohrer in einem "überdimensionierten" Karton geliefert wird. Bei uns steht die an erster Stelle, damit Sie Ihre Ware so schnell wie möglich erhalten. Zu Ihrer und unserer Sicherheit versenden wir außschließlich als versichertes Paket. Eine Zustellung an en oder Postfächer ist leider nicht möglich. Außerdem sind unsere Verpackungen unbedenklich.

mit waagrechtem Fuß

Waagerechtspanner mit waagerechtem Fuß

● Verzinkt, passiviert
● Niete aus rostfreiem Stahl
● Ab Größe 2 einsatzgehärtete Lagerbuchsen
● Lagerstellen gefettet
● Offener Haltearm
● Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
● Auch für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

---

weitere Info's:

• Größe: 1
• Haltekraft F1 in kN: 0,80
• Haltekraft F2 in kN: 1,1
• Gesamtlänge: 120 mm
• Gewicht: 105 g
• Marke: AMF

Waagerechtspanner mit waagerechtem Fuß

● Verzinkt, passiviert
● Niete aus rostfreiem Stahl
● Ab Größe 2 einsatzgehärtete Lagerbuchsen
● Lagerstellen gefettet
● Offener Haltearm
● Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
● Auch für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

---

weitere Info's:

• Größe: 1
• Haltekraft F1 in kN: 0,80
• Haltekraft F2 in kN: 1,1
• Gesamtlänge: 120 mm
• Gewicht: 105 g
• Marke: AMF

mit waagrechtem Fu

Weitere technische Eigenschaften:
F: 8mm
Bauart: waagrechter Fu
a*: 90
P: 34mm
Gesamthhe: 30mm
K: 5,5mm
C: 13-14,5mm
D: 5,2mm
F1: 0,8kN
Andrckschraube: M5 x 30
HW min.: -3mm
L1: 120mm
I: 10mm
F2: 1,1kN
B: 42mm
H: 19mm
N: 34mm
E: 18,7mm
M: 18-21,5mm
A: 5mm
H2: 49mm
H1: 30mm
HW max.: 2,5mm
Gesamtlnge: 119mm

Waagrechtspanner mit waagrechtem Fuß, verzinkt und passiviert

Ausführung: Waagrechtspanner mit offenem Haltearm und waagerechtem Fuß. Verzinkt und passiviert. Die Nieten aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei den Größen 0 und 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarm-Ende.

Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

Waagrechtspanner Nr.6830 Gr.1 AMFTechnische Details:Gesamtlänge: 130 mmGröße: 1Haltekraft F1: 0,8 kNHaltekraft F2: 1,1 kNSpannhöhe: 30 mmAndrückschraube: M5 x 30Niete aus rostfreiem StahlLagerstellen gefettetergonomischer Handgriff aus rotem, ölbeständigem KunststoffKomplett mit vergüteter, verzinkter Andrückschraube. Verzinkt und passiviert.Waagerechtspanner mit waagerechtem Fuß, rostfreiSchnellspanner arbeiten nach dem Kniehebelprinzip, es ergeben sich dadurch folgende Vorteile: weite und schnelle Öffnung des Spanners. Völlige Freilegung und ungehinderte Entnahme des Werkstückes. Die hohe Endübersetzung bringt bei geringem Kraftaufwand große Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners durch die Bearbeitungskräfte. Die Wahl der richtigen Spannergröße ist von den Kräften abhängig (siehe Tabellen). Die Kräfte werden in kN angegeben und unterscheiden sich in Haltekraft F1 oder F2.Anwendungsgebiete: Die günstigen Kraft- und Bewegungsverhältnisse und die leichte Handhabung ermöglichen eine vielseitige Anwendung der Schnellspanner. Sie werden in der Metallindustrie zum Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren genauso vorteilhaft eingesetzt wie in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen.Die Spannkraft ist die Kraft, die beim Schließen des Spanners vom Spannarm auf das Werkstück ausgeübt wird. Im Gegensatz zu den Pneumatikspannern lassen sich bei den Handspannern die Spannkräfte nicht angeben, da sie von der Bedienungsperson abhängig sind.Die Haltekraft ist die Kraft, die der geschlossene Spannarm den am Werkstück auftretenden Bearbeitungskräften entgegensetzt und ohne bleibende Verformung aushält. Sie ist größer als die Spannkraft, da bei geschlossenem Spanner beim Zurückdrücken der Hebeltotpunkt überwunden werden muss.Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube. Verzinkt und passiviert. Auch in der Ausführung nichtrostender Stahl . Niete platzbedingt in Größe 1 nicht einsetzbar.

Waagerechtspanner 6830 Gr.1 AMF Einheit: 1 Stück

Nr. 6830 Größe 1 waagrechter Fuß

Waagerechtspanner, mit waagerechtem Fuß - Verzinkt, passiviert - Niete aus rostfreiem Stahl - Ab Größe 2 einsatzgehärtete Lagerbuchsen - Lagerstellen gefettet - Offener Haltearm - Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente - Auch für die Lebensmittelindustrie geeignet Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Größe: 1 Markenname: AMF Herstellername: Andreas Maier GmbH & Co. KG Gewicht: 105 g F2: 1,1 kN F1: 0,8 kN alpha: 90 ° E: 18,7 mm C: 13–14,5 mm Herstellerartikelnummer: 93013 P: 34 mm N: 34 mm M: 18–21,5 mm L1: 120 mm K: 5,5 mm I: 10 mm HW max.: 2,5 mm HW min.: -3 mm H2: 49 mm Andrückschraube: M5 x 30 F: 8 mm B: 42 mm H1: 30 mm D: 5,2 mm A: 5 mm H: 19 mm

Waagerechtspanner, mit waagerechtem Fuß -Verzinkt, passiviert -Niete aus rostfreiem Stahl -Ab Größe 2 einsatzgehärtete Lagerbuchsen -Lagerstellen gefettet -Offener Haltearm -Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente -Auch für die Lebensmittelindustrie geeignet Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
