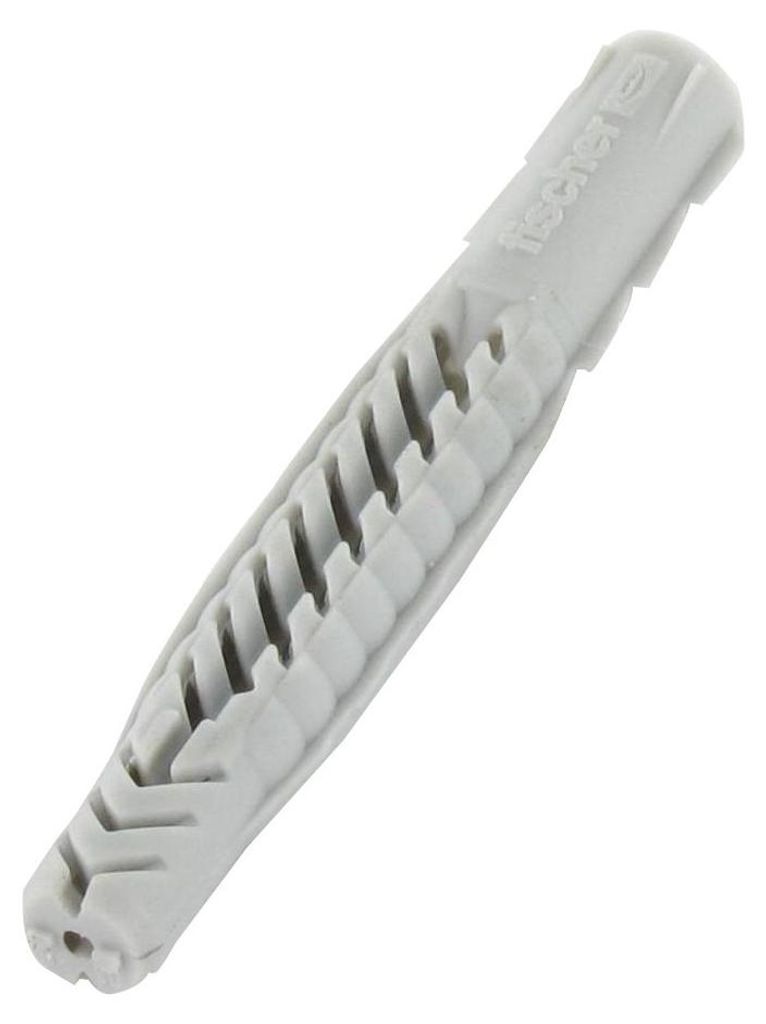

FISCHER Universaldübel UX UX 12, Art:62758, Pak = 25 Stk.

Anwendung:

Bilder
Leuchten
Sockelleisten
Leichte Hängeschränke
Handtuchhalter
leichte Spiegelschränke
Gardinenschienen
Waschtischbefestigungen
TV-Konsolen
Sanitär/Heizung/Klima-Befestigungen

Baustoffe:

Beton
Gipskarton - und Gipsfaserplatten
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksand-Lochstein
Kalksand-Vollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Vorteile:

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch.
Befestigungssets mit Schrauben, Ösen und Haken bieten die passende Lösung für alle Anwendungen

Funktionsweise:

Der UX mit Rand ist geeignet für die Vorsteckmontage, der UX ohne Rand für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

Eigenschaften:

• Der fischer Universaldübel UX ist ein Kunststoffdübel aus hochwertigem Nylon
• Der fischer Universaldübel verspreizt in Vollbaustoffen und verknotet in Hohl- und Plattenbaustoffen für maximalen Halt
• Damit ist der fischer UX immer die richtige Wahl¿auch bei einem unbekannten Baustoff
• In der Version ohne Rand ist der fischer Universaldübel UX für die Durchsteckmontage geeignet.

Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe: 85 mm
• Dübellänge: 70 mm
• Spanplatten-/Holzschrauben: 8 - 10 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bohrernenndurchmesser: 12 mm
• Min. Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bohrernenndurchmesser: 12 mm
  • Min. Bohrlochtiefe: 85 mm
  • Dübellänge: 70 mm
  • Spanplatten-/Holzschrauben: 8 - 10 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Geeignet für alle Baustoffe Dübelgeometrie ermöglicht Verspreizung in Vollbaustoffen bzw. Verknotung in allen Holzräumen Sägezahn-Verdrehsicherung verhindert Mitdrehen im Bohrloch
• Typ: UX12
• Bohrer-Ø in mm: 12
• min. Bohrlochtiefe in mm: 85
• Dübellänge in mm: 70
• Paket Inhalt Stück: 25
• Schrauben-Ø in mm: 8 - 10
Geeignet für alle Baustoffe Dübelgeometrie ermöglicht Verspreizung in Vollbaustoffen bzw. Verknotung in allen Holzräumen Sägezahn-Verdrehsicherung verhindert Mitdrehen im Bohrloch
• Typ: UX12
• Bohrer-Ø in mm: 12
• min. Bohrlochtiefe in mm: 85
• Dübellänge in mm: 70
• Paket Inhalt Stück: 25
• Schrauben-Ø in mm: 8 - 10

FISCHER
Universaldübel UX 12

• geeigent für:
  • Gipskarton, Vollmauer, Lochziegel oder Beton
  • fast grenzenlose Anwendungsgebiete: Wandregale, leichte Hängeschränke, Gardinenschienen, Sockelleisten, Elektroschalter, Kabelkanäle, Lampen, Kabelschellen, Handtuchhalter, Spiegel, Spiegelschränke, Seifenschalen, Waschtische und vieles mehr lässt sich mit diesem Dübel perfekt befestigen
• Vorteile:
  • Sicheres Verankern in allen Hohlräumen, starkes Spreizen in Vollbaustoffen
  • kein Mitdrehen auch in weichen Baustoffen oder "ausgefransten" Bohrlöcher dank neuer Mitdrehsicherung (R) = Rand.
• Dübellänge: 70 mm
• Inhalt: 25 Stück

- Die Dübelgeometrie ermöglicht Verspreizung in Vollbaustoffen bzw. Verknotung in allen Hohlräumen
- Sägezahn-Verdrehsicherung verhindert das Mitdrehen im Bohrlochhohlräumen
- Typ: UX 12
- Geeignet für: Alle Baustoffe
- Mindest Bohrlochtiefe: 85 mm
- Schrauben-Ø: 8 - 10 mm
- L: 70 mm
- Paket à 25 Stück

fischer Universaldübel UX 5x30 - 6x35 - 6x50 - 8x50 - 10x60 - 12x70 - 14x75 Auswahl

Der Nylondübel für alle Baustoffe.



Vorteile / Beschreibung:

• Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
• Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch.



Baustoffe:

• Beton
• Gipskarton - und Gipsfaserplatten
• Hochlochziegel
• Hohlblockstein aus Leichtbeton
• Hohldecken aus Ziegel, Beton o. ä.
• Kalksand-Lochstein
• Kalksand-Vollstein
• Naturstein
• Porenbeton
• Spanplatten
• Vollgips-Platten
• Vollstein aus Leichtbeton
• Vollziegel



Funktionsweise:

• Der UX ohne Rand ist für die Durchsteckmontage geeignet.
• Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
• Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
• Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
• Hinweis: Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
• Der Randabstand muss mindestens eine Dübellänge betragen.



Anwendungen:

• Bilder
• Leuchten
• Sockelleisten
• leichte Hängeschränke
• Handtuchhalter
• leichte Spiegelschränke
• Gardinenschienen
• Waschtischbefestigungen
• TV-Konsolen
• Sanitär/Heizung/Klima-Befestigungen



Wählbare Ausführungen:

• UX 5 x 30 (Art.-Nr. 094721)
• UX 6 x 35 (Art.-Nr. 062754)
• UX 6 x 50 (Art.-Nr. 072094)
• UX 8 x 50 (Art.-Nr. 077869)
• UX 10 x 60 (Art.-Nr. 077871)
• UX 12 x 70 (Art.-Nr. 062758)
• UX 14 x 75 (Art.-Nr. 062757)



Typ	Art.-Nr.	Bohrnenndurchmesser d0 (mm)	min. Bohrlochtiefe h1 (mm)	Dübellänge l (mm)	Spanplatten-/Holzschrauben ds / ds x ls (mm)	VE (Stück)
UX 5 x 30	094721	5	40	30	3 - 4	100
UX 6 x 35	062754	6	45	35	4 - 5	100
UX 6 x 50	072094	6	60	50	4 - 5	100
UX 8 x 50	077869	8	60	50	4,5 - 6	100
UX 10 x 60	077871	10	75	60	6 - 8	50
UX 12 x 70	062758	12	85	70	8 - 10	25
UX 14 x 75	062757	14	95	75	10 - 12	20



fischer® Universaldübel UX

-Nylondübel
-Universelles Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen

Ausführungen:
UX-L (Lang)
UX-R (Rand)
UX-RL (Lang, Rand)

• hält in allen Baustoffen
• verspreizt in Vollbaustoffen
• maximaler Halt in Loch- und Plattenbaustoffen durch Verknoten

Artikelnummer: 4878852004

Fischer Universaldübel UX

für folgende Baustoffe geeignet:

• Beton
• Gipskarton - und Gipsfaserplatten
• Hochlochziegel
• Hohlblockstein aus Leichtbeton
• Hohldecken aus Ziegel, Beton o. ä.
• Kalksand-Lochstein
• Kalksand-Vollstein
• Naturstein
• Porenbeton
• Spanplatten
• Vollgips-Platten
• Vollstein aus Leichtbeton

Vollziegel
Vorteile:

• Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen
• Der UX die richtige Wahl bei unbekanntem Verankerungsgrund
• Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung
• Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch

Größtmögliche Montagesicherheit

Beschreibung fischer Universaldübel UX 12x70 Ausstattung: Nylon Halogenfrei Für Vollmauerwerk, Lochziegel, Beton und Gipskarton Sicherer Halt durch Spreizen in Vollbaustein und Verknoten in Hohlräumen. Technische Daten: Ausführung: Ohne Rand Geeignet für: Beton, Spannbeton-Hohldeckenplatten, Naturstein mit dichtem Gefüge, Vollziegel, Kalksand-Vollstein, Vollstein aus Leichtbeton, Porenbeton (Gasbeton), Vollgips-Platten, Hochlochziegel, Kalksand-Lochstein, Hohlblockstein aus Leichtbeton, Hohldecken aus Ziegel, Beton o. ä., Gipskarton- und Gipsfaserplatten, Spanplatten. Inhalt: 25 St. Material: Nylon Produktabmessung, Länge: 70 mm Produktabmessung, Ø: 12 mm

fischer Universaldübel UX 12x70 HP Einheit: 25 Stück

Produktbeschreibung Universaldübel UX 12 Ausführung Universaldübel, Bohrlochdurchmesser 12mm, Geeignet für Schraubendurchmesser 8 . 10mm, Bohrlochtiefe 85mm, Länge 70mm, Werkstoff Kunststoff, Werkstoffgüte Nylon, Geeignet für Gasbeton, Geeignet für Sechskant-Holzschraube, Dübelgeometrie ermöglicht Verspreizung in Vollbaustoffen bzw. Verknotung in allen Hohlräumen Info:Liefergebühren und e werden eindeutig im Warenkorb (Klick auf Icon Warenkorb-Symbol), je nach aktuell von Ihnen ausgewählten Bezahlmethoden, arten und Warenwerten, länder- und adressspezifisch dargestellt. - UX 12 Rechtliche Hinweise WARNHINWEIS Um die Gesundheits- und Körperschäden zu vermeiden sind die Installation, Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Fachhandwerker vorzunehmen!
