Auf einen Blick
3 Abgänge – 1 Druckminderer DVGW geprüft Eingang G 1/4 LH-ÜM · Ausgänge G 1/4 LH-KN

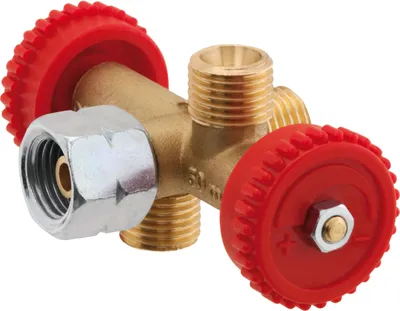

Gasgrill, Hockerkocher und Terrassenstrahler gleichzeitig an einer Propan-Gasflasche mit einem Gasregler betreiben – genau das ermöglicht das GOK Abzweigventil (GOK-Nr. 0970600). Das Ventil wird auf den Ausgang eines vorhandenen Druckminderers aufgeschraubt und verteilt den Gasstrom auf bis zu drei Verbraucher, die sich jeweils einzeln regulieren und absperren lassen.
Der Eingangsanschluss (G 1/4 LH-ÜM, Überwurfmutter mit Linksgewinde) passt auf Druckminderer mit dem verbreiteten G 1/4 LH-Ausgang. An den drei Ausgangsanschlüssen (je G 1/4 LH-KN, Konusanschluss mit Linksgewinde) schließen Sie die Geräteschläuche an. Jeder Abgang ist stufenlos und unabhängig vom anderen regulierbar und lässt sich vollständig absperren – Sie steuern die Gaszufuhr für jedes Gerät separat. Der maximale Gesamtdurchfluss beträgt 1,5 kg/h. Hinweis: Druckminderer und Geräteschläuche sind nicht im Lieferumfang enthalten.
Bis zu zwei Propan-Gasgeräte gleichzeitig an einem Druckminderer betreiben
Alle Abgänge getrennt stufenlos regulierbar und vollständig absperrbar
Eingang G 1/4 LH-ÜM – passt auf Druckminderer mit G 1/4 LH-Ausgang (Linksgewinde, gängiger Standard)
Ausgänge 2 x G 1/4 LH-KN (Konusanschluss) für handelsübliche Propan-Geräteschläuche
DVGW geprüft – nach anerkannten Regeln der Technik
Maximaler Durchfluss: 1,5 kg/h – für Grillen, Heizen, Kochen u. v. m.
Sicherheitshinweis
Alle Verbindungen an den Ausgangsanschlüssen (Schläuche, Übergangsstücke) fest mit einem Maulschlüssel anziehen. Prüfen Sie die Dichtheit aller Verbindungen mit Lecksuchmittel vor der ersten Inbetriebnahme – niemals offene Flammen zur Dichtheitsprüfung verwenden. Das Abzweigventil ist ausschließlich für Propan ausgelegt; nicht für andere Gasarten verwenden. Beim gewerblichen Einsatz (z. B. Gastronomie, Veranstaltungen) gilt die DGUV Vorschrift 79 (ehemals BGV D 34) – prüfen Sie, ob weitere Anforderungen an Ihre Anlage gestellt werden.
Häufige Fragen
Passt dieses Abzweigventil auf meinen vorhandenen Druckminderer?
Das GOK Abzweigventil (Nr. 0970600) passt auf jeden Druckminderer mit G 1/4 LH-Ausgang (Linksgewinde, Konusanschluss) . Prüfen Sie vor dem Kauf, ob Ihr Regler diesen Ausgang hat.
Welche Schläuche benötige ich für die Ausgänge?
An den zwei Ausgangsanschlüssen (G 1/4 LH-KN, Konusanschluss, Linksgewinde) werden handelsübliche Propan-Geräteschläuche mit passendem G 1/4 LH-Anschluss verwendet. Schläuche sind nicht im Lieferumfang enthalten und müssen separat bestellt werden – achten Sie dabei auf die für Propan zugelassene Ausführung.
Kann ich das Ventil selbst montieren?
Das Abzweigventil wird auf den G 1/4 LH-Ausgang des Druckminderers aufgeschraubt; die Überwurfmutter (Eingang) und alle ausgangsseitigen Schlauchanschlüsse werden fest mit einem Maulschlüssel angezogen. Nach der Montage ist eine Dichtheitsüberprüfung mit Lecksuchmittel zwingend erforderlich, bevor das Ventil in Betrieb genommen wird. Im gewerblichen Bereich prüfen Sie bitte zusätzlich die Anforderungen der DGUV Vorschrift 79.
Ist das Ventil auch für andere Gase geeignet?
Nein – das GOK Abzweigventil Nr. 0970600 ist ausschließlich für Propan und Butan ausgelegt und darf nicht für Erdgas oder andere Gasarten verwendet werden.
Technische Daten
| Merkmal | Angabe |
|---|
| Eingangsanschluss | G 1/4 LH-ÜM (Überwurfmutter, Linksgewinde) – Anschluss an den Reglerausgang |
| Ausgangsanschlüsse | 2 x G 1/4 LH-KN (Konusanschluss, Linksgewinde) – Anschluss der Geräteschläuche |
| Durchfluss max. | 1,5 kg/h |
| Gasart | Propan |
| Zulassung | DVGW geprüft |
| GOK-Nr. | 0970600 |
Unsicher bei Gewinde oder Anschlussmaß? Alle gängigen Kürzel und Gewindegrößen bei Flüssiggas-Anschlüssen – von LH und KN über W 21,8 x 1/14' bis Clip-on – finden Sie in unserem Gaslexikon: Kürzel und Gewindegrößen im Überblick

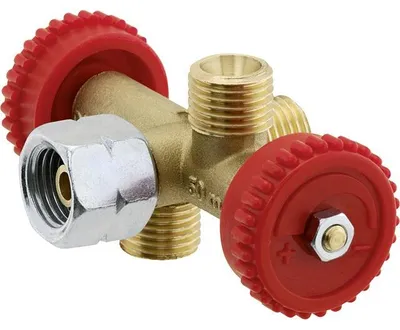

GOK Doppelabzweigventil Regulierventil für Propan
Zum Anschluss an den Reglerausgang. Hiermit können Sie 2 Geräte mit einem Druckminderer betreiben. Die Überwurfmutter kommt an den 1/4 Zoll Linksabgang des Druckminderers. An die 2 Aussengewinde werden dann die Schläuche zu den Geräten angeschlossen.
Vorteile und Ausstattung:
zum gleichzeitigen Anschluss mehrerer Verbrauchsgeräteeignet sich dieses Doppelventil an einen Druckminderer (nicht im Lieferumfang enthalten) zur stufenlosen Regulierung der Gaszufuhr für Grills, Strahler, Kocher usw.
- Mit Absperreinrichtung
- Abgänge getrennt regulierbar / absperrbar Zulassung
- DVGW geprüft.
Technische Merkmale:
- Anschlüsse: G 1/4 LH-ÜM x 2x G 1/4 LH-KN
- Durchfluss max.: 1,5 kg/h
- GOK Nr.: 0970600
