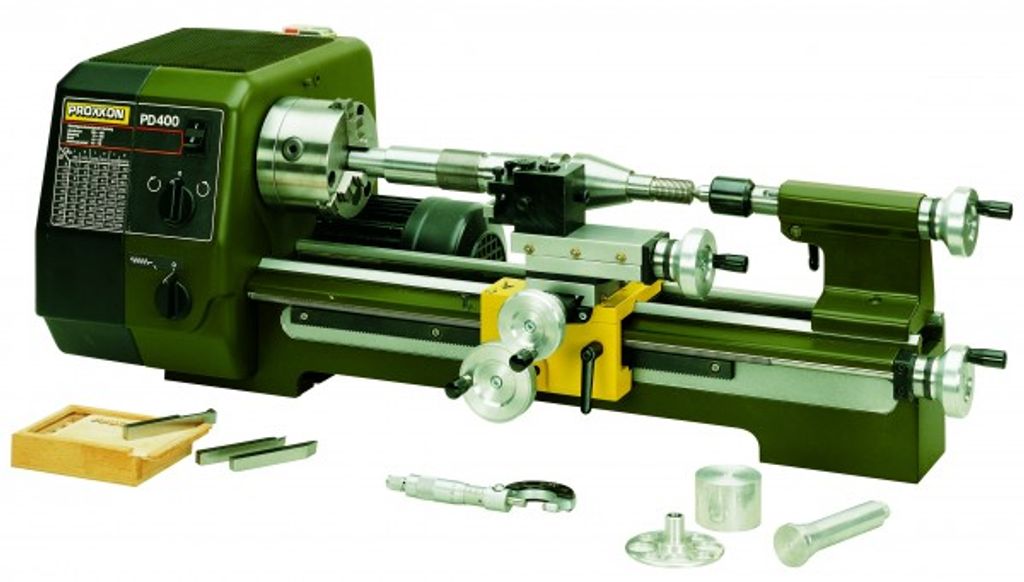

Das Herzstück eines Systems, vielseitig und ausbaufähig. In dieser Größenklasse gibt es weltweit wohl nichts Vergleichbares!Zum Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten etc. Zum Bearbeiten von Stahl, NE-Metall (Alu, Messing, etc.). Schwingungsfreies Arbeiten auch bei höchster Belastung. Reichhaltiges und sinnvolles Zubehör ist . Am Bett vorhanden ist bereits eine gefräste Passfläche für die Fräseinrichtung PF 400 (mit Gewindebohrungen).
Technische Daten:Spitzenweite 400 mm, Spitzenhöhe 85 mm. Maximaler Werkstückdurchmesser über Support 116 mm. Quer verripptes Maschinenbett aus hochwertigem Grauguss mit geschliffener, "breitbeiniger" Prismenführung (besonders wichtig für Fräsarbeiten). Überdimensionale Hauptspindel mit 2 nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 5/1000 mm.
Präzises 3-Backen-Drehfutter mit Ø 100 mm. 6 Spindeldrehzahlen durch Umschalten/Umlegen des Riemens: Stufe 1: 80 / 330 / 1.400 U/min; Stufe 2: 160/ 660/ 2.800 U/min. Motor mit 550 Watt Abgabeleistung. Handliche Stellräder (2-teilig) mit justierbarer 0-Position. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1,0 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1 U = 1,5 mm. Zuschaltbarer, automatischer Vorschub (wahlweise 0,07 oder 0,14 mm/U).
Integrierte Gewindeschneideinrichtung für Links- und Rechtsgewinde mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0.2 - 0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8 - 0.9 - 1.0 - 1.25 - 1.50 - 1.75 - 2.0 - 2.5 - 3.0 mm. Auch für Zollgewinde von 10 - 48 Gang. Inkl. mitlaufender Körnerspitze mit MK 2 und 10 mm-Zahnkranzbohrfutter (MK 2, Passung B 12). Leitspindel mit Trapezgewinde 12 x 1,5. Verstellweg Querschlitten: 85 mm. Verstellweg Oberschlitten: 52 mm, schwenkbar zum Kegeldrehen. Gradeinteilung bis 45°. Reitstockpinole mit Aufnahme MK 2. Ausfahrbar bis 40 mm. Ø 24 mm. Mit Skala.
Größe des Gerätes: ca. 900 x 400 x 300 mm (L x T x H). Gewicht ca. 45 kg. Für Drehstähle 10 x 10 mm.
Zur Grundausrüstung gehört ein Mehrfach-Stahlhalter mit 2 Einsätzen.
Eigenschaften:- Die Präzisionsdrehmaschine PD 400 von PROXXON
- Das Herzstück eines Systems, vielseitig und ausbaufähig
- Nach DIN 8606. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff
- Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden
- Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten
- Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung
- Für schwingungsfreies Arbeiten auch bei hoher Belastung
- Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230
- Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss
- Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig
- Spindeldurchlass 20,5 mm
- Rundlaufgenauigkeit ohne Futter 1/100 mm
- Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U)
- Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm)
- Reitstock: Aus Alu-Druckguss
- Pinole Ø 24 mm, ausfahrbar bis 40 mm
- Mit mm-Skala
- Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2)
- Support: Bettschlitten aus Zink-Druckguss
- Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl
- Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden)
- Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung
- Für Drehstähle 10 x 10 mm
- Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe
- Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Motor-Aufnahmeleistung: 870 W
- Abgabeleistung: 550 W
- Spitzenweite: 400 mm
- Max. Werkstückdurchmesser über Support: 116 mm
- Spitzenhöhe: 85 mm
- Motordrehzahlen: 1400 / 2800/min
- Material: Maschinenbett aus Grauguss
- Gewicht: ca. 45 kg
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
