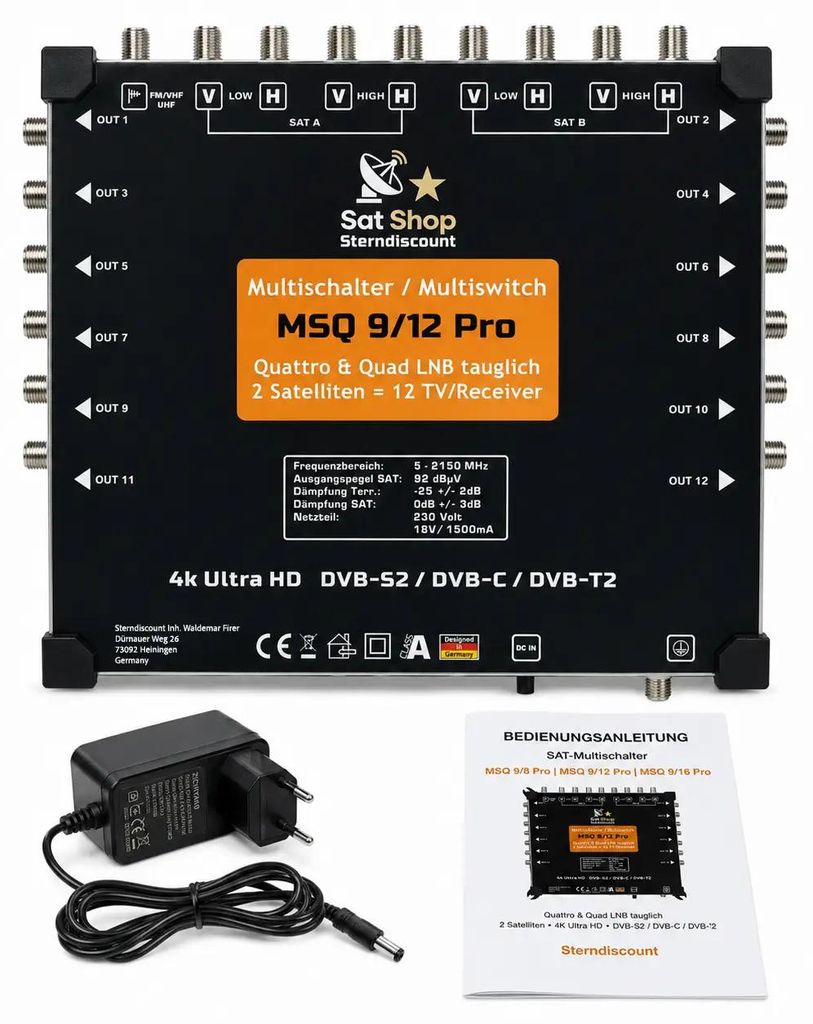

MSQ 9/12 Pro SAT-Multischalter – 2 Satelliten für 12 Teilnehmer
Mit neun Eingängen – acht für zwei Satellitenpositionen, einer für das terrestrische Signal – versorgt der MSQ 9/12 Pro zwölf unabhängige Anschlüsse. Eingespeist werden beispielsweise Astra 19,2° Ost und Hotbird 13° Ost; jeder Teilnehmer greift auf beide Positionen zu. Die Umschaltung erfolgt über DiSEqC 2.0 automatisch durch den jeweiligen Receiver.
Produkthighlights
- Zwölf Ausgänge: Für Anlagen, bei denen acht Anschlüsse nicht mehr ausreichen
- Zwei Satellitenpositionen: Deutschsprachige und internationale Programme parallel verfügbar
- DiSEqC 2.0: Automatische Satellitenumschaltung ohne manuellen Eingriff
- Eingebauter Verstärker: 92 dBµV Ausgangspegel, aktiver terrestrischer Zweig
- Quattro-LNB und Quad-LNB: Der integrierte 22-kHz-Generator steuert beide LNB-Typen an
- Hohe Isolation: über 32 dB zwischen V und H, über 35 dB zwischen den LNB-Zweigen
- Erdungsanschluss: Für den Potentialausgleich, Erdungskabel im Lieferumfang
- Metallgehäuse: Maße 222 × 210 × 43 mm, Gewicht 660 g
Signalqualität bei zwölf Ausgängen
Je mehr Teilnehmer an einem Multischalter hängen, desto wichtiger wird ein ausreichender Ausgangspegel. Der MSQ 9/12 Pro liefert dank integriertem Verstärker 92 dBµV und verkraftet Eingangspegel bis 100 dBµV. Die Ausgänge sind untereinander sauber entkoppelt, sodass sich die Teilnehmer gegenseitig nicht beeinflussen.
Für ein stabiles Ergebnis kommt es zusätzlich auf die Installation an: eine exakt ausgerichtete Antenne, möglichst kurze Zuleitungen zwischen LNB und Multischalter sowie Koaxialkabel mit mindestens 75 dB Schirmungsmaß. Auch sauber montierte F-Stecker tragen spürbar zur Signalqualität bei.
Technische Daten
| Modellbezeichnung | MSQ 9/12 Pro |
| Satellitenpositionen | 2 (z.B. Astra 19,2° Ost + Hotbird 13° Ost) |
| Anzahl Teilnehmer | 12 |
| SAT-Eingänge | 8× F-Buchse |
| Terrestrischer Eingang | 1× F-Buchse (FM/VHF/UHF) |
| Ausgänge | 12× F-Buchse |
| SAT-Frequenz | 950 – 2.150 MHz |
| Terrestrische Frequenz | 47 – 862 MHz (aktiv) |
| Ausgangspegel SAT | 92 dBµV |
| Max. Eingangspegel | 100 dBµV |
| Dämpfung SAT | 0 dB ± 3 dB |
| Dämpfung terrestrisch | -23 dB ± 2 dB |
| Isolation V/H | über 32 dB |
| Isolation LNB zu LNB | über 35 dB |
| LNB-Kompatibilität | Quattro-LNB, Quad-LNB (22 kHz) |
| Steuerung | DiSEqC 2.0 |
| Stromversorgung | Netzteil 18 V / 1,5 A (im Lieferumfang) |
| Betriebstemperatur | -20 °C bis +50 °C |
| Gehäusematerial | Metall, mit Erdungsanschluss |
| Abmessungen | 222 × 210 × 43 mm (B × T × H) |
| Gewicht | 660 g |
| Unterstützte Standards | DVB-S2, DVB-C, DVB-T2, Full HD, 3D, 4K UHD, Sky, HD+ |
Lieferumfang
- 1× MSQ 9/12 Pro SAT-Multischalter
- 1× Netzteil 18 V / 1,5 A
- 1× Anleitung in deutscher Sprache
Hinweise zur Installation
Für zwei Satellitenpositionen benötigen Sie eine Antenne mit Multifeed-Halterung und zwei LNBs oder zwei separate Antennen. Die jeweils vier Zuleitungen werden auf die Eingangsgruppen SAT A und SAT B verteilt. Beim Quattro-LNB gilt die Beschriftung V Low, H Low, V High und H High; beim Quad-LNB ist die Reihenfolge innerhalb einer Gruppe beliebig.
Im Receiver ordnen Sie jeder Position anschließend einen DiSEqC-Port zu – üblicherweise Port 1 für SAT A und Port 2 für SAT B. Danach erkennt der Sendersuchlauf beide Satelliten.
Das mitgelieferte Netzteil bleibt dauerhaft angeschlossen, da es den eingebauten Verstärker versorgt. Verbinden Sie außerdem das Erdungskabel fachgerecht mit dem Potentialausgleich des Gebäudes.
