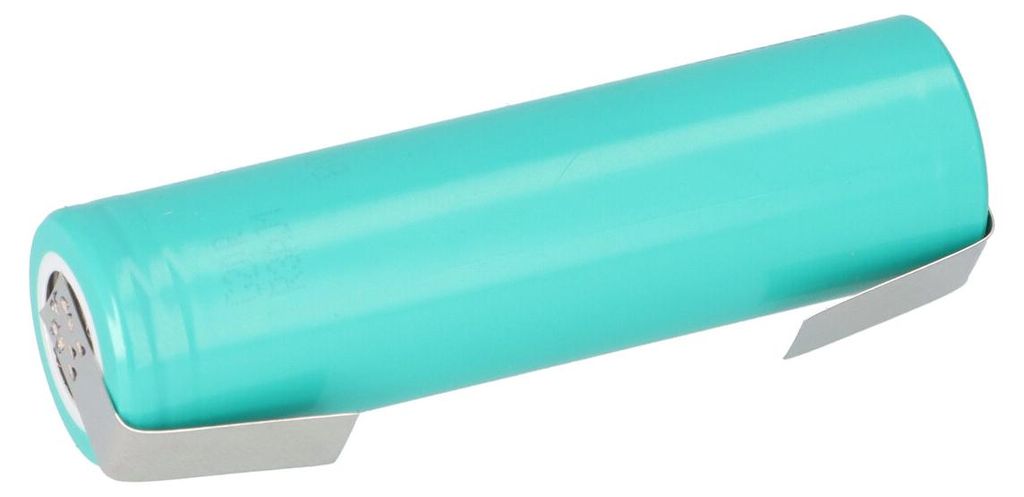

Samsung INR18650-20R 18650 Li-Ion Akku 3,6V 2000mAh – U-Lötfahne

Samsung INR18650-20R: 2000-mAh-Industriezelle mit U-Lötfahne

Der Samsung INR18650-20R ist eine wiederaufladbare 18650-Lithium-Ionen-Industriezelle in der Ausführung U-Lötfahne. Jede Zelle besitzt 3,6 V Nennspannung und 2000 mAh Kapazität. Das Modell ist für leistungsorientierte Anwendungen in fachgerecht ausgelegten Akkupacks konzipiert, beispielsweise für Elektrowerkzeuge.

Die passende Ausführung wählen

Die U-Lötfahne dient als Anschlussvariante für eine fachgerechte Integration. Vor der Auswahl Verlauf, Länge, Breite und Polzuordnung der Fahnen mit dem vorgesehenen Einbau vergleichen. U- und Z-Ausführung sind unterschiedliche Anschlussgeometrien.

Die Stromangabe der Rohzelle ist keine Freigabe für die Lötfahne oder eine fertige Verbindung. Der zulässige Betriebsstrom richtet sich zusätzlich nach Material, Querschnitt, Kontaktierung, Temperatur und Systemauslegung.

Einsatzbereiche und Kaufentscheidung

Die INR18650-20R kommt als Komponente für professionell entwickelte Lithium-Ionen-Akkupacks und Systeme mit höherem Leistungsbedarf infrage. Ihre Eignung hängt von den elektrischen und thermischen Anforderungen der konkreten Konstruktion ab. Die geringere Kapazität gegenüber manchen High-Energy-Zellen ist bei der Laufzeitplanung zu berücksichtigen.

Ein Austausch gegen andere 18650-Typen ist nur nach technischem Abgleich möglich: Zellchemie, Ladeprofil, Strombedarf, Maße, Anschluss, Polung, Temperaturüberwachung und Gerätefreigabe müssen passen. Die Modellkennung INR18650-20R bezeichnet die Rohzelle; Flat Top, U- und Z-Lötfahne beschreiben die jeweilige Anschlussausführung.

Technische Daten

Abmessungen und Gewicht beziehen sich auf die Rohzelle. Die Lötfahnen verändern den benötigten Einbauraum und das Gesamtgewicht der konfektionierten Einzelzelle.

Was bedeutet Hochstrom bei dieser Zelle?

Dieser Wert setzt eine geeignete Systemauslegung und die Einhaltung sämtlicher Temperatur- und Schutzgrenzen voraus. Er ist keine pauschale Belastbarkeitsangabe für Halter, Leitungen, Lötfahnen oder einen fertig aufgebauten Akkupack.

Laden und sicher integrieren

Die Zelle benötigt ein geeignetes Lithium-Ionen-Ladesystem mit CC-CV-Verfahren und 4,20 V Ladeschlussspannung je Zelle. Die Konstruktion muss Überladung, Tiefentladung, Überstrom, Kurzschluss und unzulässige Temperaturen verhindern. Für Reihenschaltungen ist ein dafür geeignetes Batteriemanagement erforderlich.

Industriezelle für professionelle Integration: Samsung SDI richtet seine Einzelzellen an Akkupackhersteller und Systemintegratoren und warnt vor der Einzelzellennutzung durch Privatverbraucher. Die Rohzelle ersetzt keinen gebrauchsfertigen, geschützten Geräteakku. Einbau und Kontaktierung erfordern entsprechende Fachkenntnis.

Nicht direkt am Zellgehäuse löten. Beschädigte Isolierungen, Verformungen, Leckagen oder ungewöhnlich erhitzte Zellen nicht weiterverwenden. Pole vor Kurzschluss schützen; kühl und trocken lagern. In einem Pack nur gemäß Herstellervorgabe abgestimmte Zellen verwenden. Altzellen über geeignete Batteriesammelstellen entsorgen.

Häufige Fragen

Was bedeuten 3,6 V und 4,2 V?

3,6 V ist die Nennspannung. 4,20 V ist die Ladeschlussspannung des vorgesehenen Lithium-Ionen-Ladeverfahrens. Sie sind unterschiedliche Kenngrößen derselben Zelle.

Warum kann die nutzbare Kapazität abweichen?

Die Kapazität hängt von Prüfstrom, Temperatur, Abschaltspannung und Zustand ab. Der Hersteller nennt mindestens 2000 mAh bei 0,4 A und mindestens 1950 mAh bei 10 A unter den jeweils beschriebenen Prüfbedingungen.

Kann ich die U-Lötfahne mit 20 A belasten?

Die 20-A-Angabe betrifft die Rohzelle. Für diese Anschlusskonfektionierung liegt hier keine separate Stromfreigabe der Fahnen vor. Die zulässige Belastung der gesamten Verbindung muss für die konkrete Anwendung geprüft werden.

Lieferumfang

1 × Samsung INR18650-20R, 3,6 V, 2000 mAh je Zelle, U-Lötfahne.
