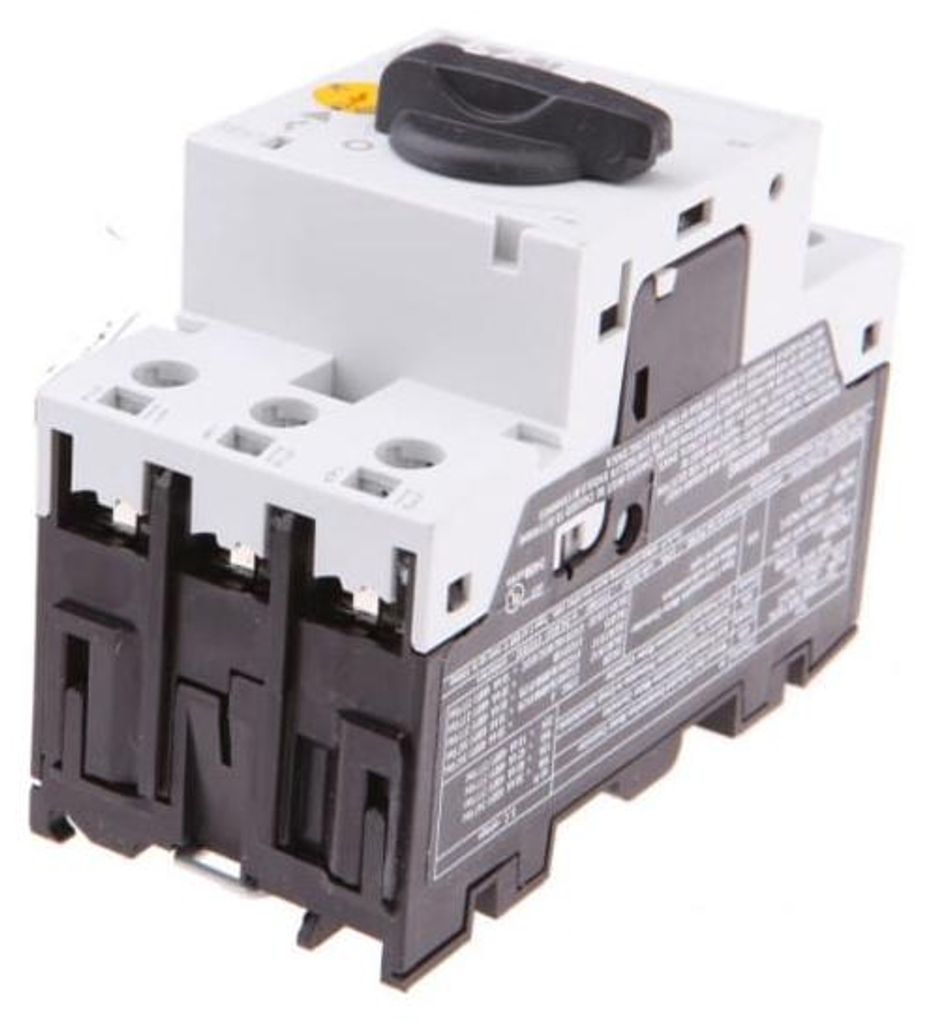

Eaton Pkzm0-4

• Einstellbarer Überlastschutz von 2,5 bis 4A
• Kurzschlussausschaltvermögen bis 150kA bei 400V AC
• Phasenausfallempfindlich für sicheren Motorschutz
• Für Motorleistungen bis 1,5kW bei 400V AC
• Kompakte Montage auf DIN-Hutschiene
• Drehknopf für eindeutige Schaltstellung
• Für Motoren der Effizienzklasse IE3 geeignet

Eigenschaften

• Produktart Motorschutzschalter
• Produktserie Eaton Moeller PKZM0
• Typ PKZM0-4
• Herstellernummer 072737
• Polzahl 3
• Betätigungsart Drehknopf
• Überlastauslöser thermisch
• Kurzschlussauslöser magnetisch
• Einstellbereich Überlastauslöser 2,5–4A
• Kurzschlussauslöser 62A
• Kurzschlussauslöser-Einstellung 15,5xIu
• Auslöseklasse 10A
• Bemessungsbetriebsstrom 4A
• Bemessungsdauerstrom 4A
• Bemessungsbetriebsspannung 690V AC
• Bemessungsfrequenz 50–60Hz
• Bemessungsbetriebsleistung bei 230V AC 0,75kW
• Bemessungsbetriebsleistung bei 400V AC 1,5kW
• Bemessungsbetriebsleistung bei 500V AC 2,2kW
• Bemessungsbetriebsleistung bei 690V AC 3kW
• Bemessungskurzschlussausschaltvermögen Icu bei 400V 150kA
• Bemessungskurzschlussausschaltvermögen Icu bei 500V 150kA
• Bemessungskurzschlussausschaltvermögen Icu bei 690V 3kA
• Bemessungsstoßspannungsfestigkeit 6kV
• Phasenausfallempfindlich Ja
• Anschlusstechnik Schraubklemmen
• Schutzart IP20
• Schutzart Anschlussklemmen IP00
• Elektrische Lebensdauer 100.000 Schaltspiele
• Mechanische Lebensdauer 100.000 Schaltspiele
• Schalthäufigkeit 40 Schaltspiele/h
• Überspannungskategorie III
• Verschmutzungsgrad 3
• Montage DIN-Hutschiene nach IEC/EN 60715
• Norm IEC/EN 60947-4-1
• Norm IEC/EN 60947
• Norm VDE 0660

Anwendung

• Geeignet für den Überlast- und Kurzschlussschutz von Motoren
• Geeignet für Drehstrommotoren bis 1,5kW bei 400V AC
• Geeignet für Motoren der Effizienzklasse IE3
• Geeignet für industrielle Schalt- und Steuerungsanlagen

Abmessungen

• Breite 45mm
• Höhe 93mm
• Tiefe 76mm

[ 25891742: 2026-08-14 20:07:26.0 ]

Eigenschaften - Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T - 100, es Zubehör: Hilfsschalter, Spannungsauslöser, Schaltantrieb, Clipsplatte Technische Daten:

• Überlastauslöser Stromeinstellung: 2,5..4 A
• Einstellbereich des unverzögerten Kurzschlussauslösers: 62 A
• Mit thermischem Schutz: Ja
• Phasenausfallempfindlich: Ja
• Auslösetechnik: thermomagnetisch
• Bemessungsbetriebsspannung: 690 V
• Bemessungsdauerstrom Iu: 04:00:00
• Bemessungsbetriebsleistung bei AC-3, 230 V: 0,75 kW
• Bemessungsbetriebsleistung bei AC-3, 400 V: 1,5 kW
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung des Betätigungselements: Drehknopf
• Gerätebauart: Einbaugerät Festeinbautechnik
• Mit integriertem Hilfsschalter: Nein
• Mit integriertem Unterspannungsauslöser: Nein
• Polzahl: 3
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 150 kA
• Schutzart (IP): IP20
• Höhe: 93 mm
• Breite: 45 mm
• Tiefe: 76 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Überlastauslöser Stromeinstellung: 2,5..4 A
• Einstellbereich des unverzögerten Kurzschlussauslösers: 62 A
• Mit thermischem Schutz: Ja
• Phasenausfallempfindlich: Ja
• Auslösetechnik: thermomagnetisch
• Bemessungsbetriebsspannung: 690 V
• Bemessungsdauerstrom Iu: 04:00:00
• Bemessungsbetriebsleistung bei AC-3, 230 V: 0,75 kW
• Bemessungsbetriebsleistung bei AC-3, 400 V: 1,5 kW
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung des Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Überlastauslöser Stromeinstellung: 2,5..4 A
  • Einstellbereich des unverzögerten Kurzschlussauslösers: 62 A
  • Mit thermischem Schutz: Ja
  • Phasenausfallempfindlich: Ja
  • Auslösetechnik: thermomagnetisch
  • Bemessungsbetriebsspannung: 690 V
  • Bemessungsdauerstrom Iu: 04:00:00
  • Bemessungsbetriebsleistung bei AC-3, 230 V: 0,75 kW
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 1,5 kW
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Ausführung des Betätigungselements: Drehknopf
  • Gerätebauart: Einbaugerät Festeinbautechnik
  • Mit integriertem Hilfsschalter: Nein
  • Mit integriertem Unterspannungsauslöser: Nein
  • Polzahl: 3
  • Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 150 kA
  • Schutzart (IP): IP20
  • Höhe: 93 mm
  • Breite: 45 mm
  • Tiefe: 76 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eaton Motorschutzschalter PKZM0-4

Hersteller:Eaton
Bezeichnung:Motorschutzschalter 3p,handbetätigt
Typ:PKZM0-4
Überlastauslöser Stromeinstellung:2,5..4 A
Einstellbereich des unverzögerten Kurzschlussauslösers:62 A
Mit thermischem Schutz:nein
Phasenausfallempfindlich:ja
Auslösetechnik:thermomagnetisch
Bemessungsbetriebsspannung:690 V
Bemessungsdauerstrom Iu:4 A
Bemessungsbetriebsleistung bei AC-3, 230 V:0,75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:1,5 kW
Verlustleistung:5,33 W
Anschlussart Hauptstromkreis:Schraubanschluss
Ausführung des Betätigungselements:Drehknopf
Gerätebauart:Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter:nein
Mit integriertem Unterspannungsauslöser:nein
Polzahl:3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:150 kA
Schutzart (IP):IP20
Höhe:93 mm
Breite:45 mm
Tiefe:76 mm

Eaton Motorschutzschalter PKZM0-4: weitere Details

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, es Zubehör: Hilfsschalter, Spannungsauslöser, Schaltantrieb, Clipsplatte

Geliefert wird: Eaton (Moeller) Motorschutzschalter 3p,handbetätigt PKZM0-4, Verpackungseinheit: 1 Stk., EAN: 4015080727378

Eingangsspannung:

690 V

Stromstärke (maximal):

4 A

Schaltleistung:

32 A

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Produktfarbe:

Schwarz, Weiß

:

IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14;marking

Betriebstemperatur:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 80 °C

• Anzahl der Pole: 3
• Anschlussart des Hauptstromkreises: Schraubverbindung
• Auslösemethode: Thermomagnetisch
• Schutzart (IP): IP20
• Einstellbereich der unverzögerten Kurzschlussauslösung [A] bis: 56
• Einstellbarer Bereich der unverzögerten Kurzschlussauslösung [A] von: 56
• Einstellbereich der Überstromauslösung [A] bis zu: 4
• Einstellbereich der Überstromauslösung [A] von: 2.5
• Nennbetriebsleistung bei AC-3, 230 V [kW]: 0.7500
• Nennbetriebsleistung bei AC-3, 400 V [kW]: 1.5000
• Bemessungskurzschlussausschaltvermögen Icu bei 400 V, AC [kA]: 150
• Nenndauerstrom Iu [A]: 4

• Überlast- und Kurzschlussauslöser
• mit Schraubanschluss
• mit Drehbetätigung

Motorschutzschalter, Koordinationsklasse "1" und "2". Mit thermischem und magnetischem Maximalschutz. Phasenausfallempfindlichkeit nach IEC/EN60947-4-1. Geeignet für den Schutz von Eex-e-Motoren, PTB-Nr. 3.53-13490/93. Temperaturkompensation bis zu 40°C. Magnetischer Maximalschutz festgelegt auf 14xIu. Thermische Einstellung zwischen 0,6 und 1 x Iu (Nennwert). Schraubklemmen

Sicherungen & Schutzschalter – Originalprodukt von EATON. Bezeichnung: Motorschutzschalter, 1,5 kW, 2,5 bis 4 A, Schraubklemmen 072737 EATON. Hersteller-Nr.: 072737. Angaben laut Titel: 4A. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Motorschutzschalter 3p,handbetätigt PKZM0-4 Überlastauslöser Stromeinstellung 2,5 ... 4A, Einstellbereich des unverzögerten Kurzschlussauslösers 62 ... 62A, Mit thermischem Schutz, Phasenausfallempfindlich, Auslösetechnik thermomagnetisch, Bemessungsbetriebsspannung 690 ... 690V, Bemessungsdauerstrom Iu 4A, Bemessungsbetriebsleistung bei AC-3, 230 V 0,75kW, Bemessungsbetriebsleistung bei AC-3, 400 V 1,5kW, Anschlussart Hauptstromkreis Schraubanschluss, Ausführung des Betätigungselements Drehknopf, Gerätebauart Einbaugerät Festeinbautechnik, Polzahl 3, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 150kA, Schutzart (IP) IP20, Höhe 93mm, Breite 45mm, Tiefe 76mm, Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, es Zubehör: Hilfsschalter, Spannungsauslöser, Schaltantrieb, Clipsplatte

EATON Motorschutzschalter 4A PKZM0-4 1,5kW/400V Knebelbetätigung PKZM0-4 (072737)

Eaton Motorschutzschalter PKZM0-4 2,5–4 A – Motorschutzschalter – 3-polig – Ir = 2,5–4 A – Schraubanschluss

Motorschutzschalter, 3-polig, Ir = 2,5 - 4 A, SchraubanschlussEaton Type: PKZM0-4Eaton Artikel Nr.: 072737

Einstellbereich Überlast-Ausl. in A Kurzschluss-Auslöser in A zum Schutz von Motoren und Anlagen. Kurzschlussauslöser festeingestellt auf 14lu. Bemessungsbetriebsstrom bis 32A. Bemessungskurzschlussstrom bei 400V bis 10A eigenfest. von 16-32A 50KA. Phasenausfallempfindlichkeit nach IECEN 60 947-4-1. Aufschnappbar auf Hutschiene EN 50 022 mit 75 oder 15 mm Höhe. Drehantrieb Schaltanzeige EinAusAusgelöst.
