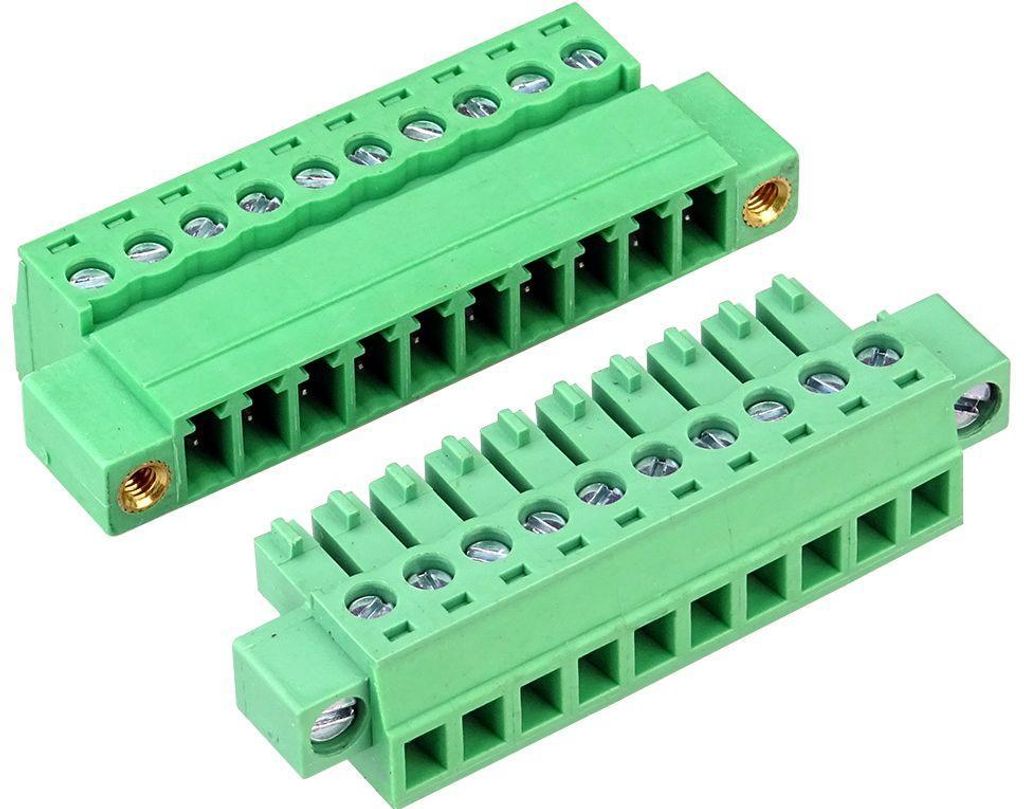

Donau Elektronik H381 Steckbare Schraubklemme, Leiterquerschnitt 0,08 bis 1,5 mm², 300V, 8A - Pole: 10-polig

H381-10, Steckverbinder 10-polig 0,08 - 1,5 mm²
Die verpolungssicheren Steckverbinder mit Schraubanschluss und Sicherungsschrauben gegen unbeabsichtigtes Lösen der Verbindung bieten eine sichere elektrische Verbindung für verschiedene Anwendungen. Das Gehäuse besteht aus PA66 und weist eine Temperatur- und Flammbeständigkeit auf. Die Schrauben sind aus verzinktem Stahl gefertigt, während die Kontakte aus verzinntem Messing bestehen und eine stabile elektrische Leitfähigkeit ermöglichen.  Der Steckverbinder ist für einen Temperaturbereich von -40°C bis +105°C ausgelegt und kann kurzzeitig Temperaturen bis +250°C für 5 Sekunden standhalten. Er unterstützt Betriebsströme bis 8A sowie eine Nennspannung von 300V. Der geeignete Leiterquerschnitt liegt im Bereich von 0,08 mm² bis 1,5 mm².

Er dient zur Herstellung lösbarer elektrischer Verbindungen zwischen mehreren Leitungen. Durch die verpolungssichere Bauform wird ein falsches Anschließen verhindert. Der Schraubanschluss ermöglicht die mechanische Fixierung der Leiter und sorgt für einen stabilen Kontakt. Die Sicherungsschrauben reduzieren das Risiko eines unbeabsichtigten Lösens der Verbindung.

Der Steckverbinder stellt eine mechanische und elektrische Verbindung zwischen mehreren Leitern her. Die Kontakte übertragen den Strom, während das Gehäuse die Bauteile schützt und die Positionierung vorgibt. Die Materialien unterstützen die Nutzung unter erhöhten Temperaturen und wechselnden Umgebungsbedingungen.

Merkmale im Überblick

• 10-poliger Steckverbinder
• Verpolungssichere Bauform
• Schraubanschluss zur Leiterbefestigung
• Sicherungsschrauben gegen unbeabsichtigtes Lösen
• Gehäuse aus PA66
• Kontakte aus verzinntem Messing
• Schrauben aus verzinktem Stahl (M2)
• Kurzzeitige Temperaturbeständigkeit bis +250°C (5 Sekunden)
• Geeigneter Leiterquerschnitt 0,08 mm² bis 1,5 mm²

Kompatibilität

• Leitungen mit 0,08 mm² bis 1,5 mm² Querschnitt
• Niederspannungsanwendungen bis 300 V
• Elektronik- und Verdrahtungsanwendungen
• Modellbau- und industrielle Anwendungen

Technische Daten

• Polanzahl: 10
• Anschlussart: Schraubanschluss
• Schraube: M2, Stahl, verzinkt
• Kontaktmaterial: Messing, verzinnt
• Gehäusematerial: PA66
• Temperaturbereich: -40°C bis +105°C
• Kurzzeitige Temperaturbeständigkeit: +250°C für 5 Sekunden
• Nennspannung: 300 V
• Nennstrom: 8 A
• Leiterquerschnitt: 0,08 mm² bis 1,5 mm²

Sonstige Daten

• Verpolungssicheres Stecksystem zur Vermeidung falscher Verbindung

Lieferumfang

• 1x H381-10, Steckverbinder 10-polig
