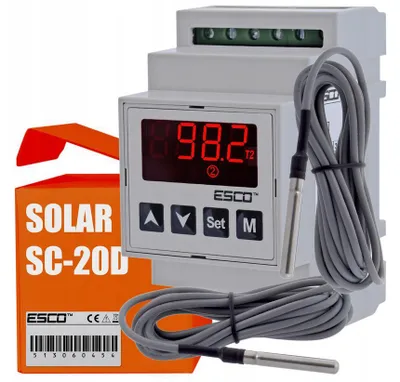

Temperaturdifferenzregler mit 2 fühler Wasserheizungsregler Solar Kollektor Pool Kamin Tank Speicher ESCO SC-20

SC-20

Universal Temperaturregler mit temperaturdifferenzregelung zur steuerung von Solarkollektoren, Kamin, Umwälzpumpen, usw.

3 Arbeitsarten zur Auswahl:

normal (basierend auf der Messung Sensor T1 oder T2)

differenz (basierend auf die Differenz den beiden Sensoren T2-T1)

mittelwertbildung (basierend auf dem Mittelwert den beiden Sensoren T1+T2 / 2)

3 Temperaturschwellen: Steuerung + 2 Alarme

Heizen oder Kühlen

Messbereich -50,0°C ... +150,0°C

2 Schaltrelaisausgänge (Steuer- und Alarmausgang)

1xRelais 20A bis 4500W

1x Relais 8A

Einstellbar Hysterese 0-20 °C

2x Edelstahl IP68 NTC 5k Ohm Temperaturfühler enthalten (2m - könnte verlängert werden)

Zusätzlicher Potentialfreier NO/NC - Signaleingang (für Sicherheitsthermostat, Fernbedienungtaste)

Niedrig- und Hochtemperaturalarm (SUMMER

Speicher der Einstellungen nach einem Stromausfall

Deutsche Bedienungsanleitung

SC-20 wurde entwickelt, um Heiz oder Kühlsysteme zu steuern.

Je nach Konfiguration kann der Regler mit einfachen Systemen wie boiler oder Umwälzpumpen steuern, oder ausgebaute zB. Solarkollektoren oder Kamin mit Wassermantel.

Die Einstellung wird basierend auf derMessung von einem oder zwei Temperatursensoren:

gemessen mit einem Sensor regelt das Gerät die eingestellte Temperatur durch Anbringen der Hauptausgang in "Heiz" oder "Kühl" Modus mit gegebene Abweichung (Hysterese einstellbar in Bereich 0.1....20°C).

gemessen mit zwei Sensoren können Sie die Betriebsart wählen: Ausgang basierend auf der Differenz oder der Mittelwert der beiden Temperaturfühler . Im Differenz-Modus regler schaltet zB. Kollektor-Umwälzpumpe nach dem Erreichen der erforderlichen Unterscheidung zwischen dem Behälter-Relais und Kollektor-Relais. Und in der Mittelwertbildung-Modus arbeitet der Regler wie ein herkömmlicher Temperaturregler mit Alarm Funktion die Tatsache, dass der gemessene Wert vom arithmetischen Mittel berechnet wird aus beiden Anzeigen der Temperatursensoren zB. an den beiden Enden der Rohrleitung oder Behälter.

Technische Daten

Eingang:

Zwei Temperatursensoren NTC 5kOhm bei 25°C (2m)

Digital-Eingang

Messbereich:

-50...+150°C

Messgenauigkeit:

+/-0,5°C

Abtastperiode:

330 ms

Auflösung der Anzeige:

0,1°C

Einstellungen für die Auflösung:

0,1°C

Display:

LED, 4 Ziffern 11mm groß mit grafischen Symbolen

Einstellung Methode:

ON-OFF mit Hysterese

Ausgänge:

Haupt: Relais 20A 4,5kW, Stabilität 100 tausend Zyklen.
Alarm: Relais 8A 1,5kW, Stabilität 100 tausend Zyklen.

Funktion:

3 Arbeitsarten vom Regler: normal, differenz, mittelwertbildung

Alarm hohe und niedrige Temperaturen signalisiert mit Ton und Ausgang-Relais

akustische Anzeige den Sensor-Ausfall und Digital-Eingang Aktivierung

Schalttafelausschnitt:

71 x 29mm

Der Grad und die Schutzklasse:

IP65 / II

Versorgungsspannung:

230V +/-15% (standard)

Leistungsaufnahme:

max 3 VA

Arbeitsbedingungen:

-5...60°C; 0...85%RH (ohne kondensation)

Lagerbedingungen:

-40...85°C; 0...85%RH (ohne kondensation)
