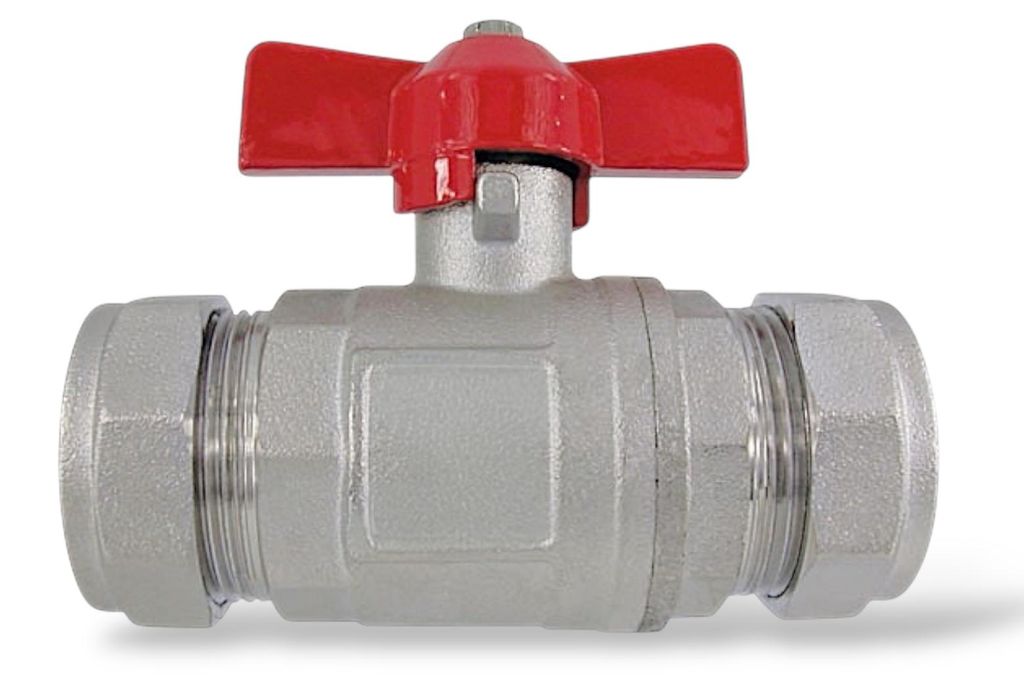

Kugelhahn mit Klemmringverschraubung Flügelgriff Kupfer CU Rohr Ø 15 mm

• Messing CW617N vernickelt
• roter Aluminium-Flügelgriff
• beidseitig Quetschverschraubung
• metallisch dichtend
• einsetzbar für Kupferrohr, Edelstahlrohr, C-Stahlrohr
• kein zusätzliches Dichtmittel nötig
• Temperaturbereich -10° C bis + 150° C abhängig vom Betriebsdruck
• Betriebsdruck bei 80° C max. 20 bar
• Baulänge: Ø 15 = 75 mm, Ø 22 = 83 mm, Ø 28 = 96 mm
• Einbau: horizontal und vertikal möglich

Montage:

1. Rohr mit Rohrschneider im Winkel von 90° abschneiden

2. Schnittkante mit passendem Werkzeug entgraten, innen wie außen. Rohrenden mit Reinigungsflies reinigen.

3. Überwurfmutter und Klemmring vom Kugelhahn abschrauben und auf das Kupferrohr schieben.

4. Rohrende bis zum Anschlag in den Kugelhahn schieben und Überwurfmutter von Hand festschrauben.

5. Mit zwei Schlüsseln gegenhalten: einen am Kugelhahn den anderen an der Überwurfmutter. Mutter fest anziehen, aber nicht übermäßig. Normalerweise reichen ca. 1 - 1,25 Umdrehungen nach Handfest.

6. Das Rohr lässt sich nicht mehr drehen oder bewegen, die Verbindung ist metallisch dichtend. Bei zb. weichem Kupferrohr Stützhülse verwenden.

7. Verbindung kontrollieren und auf Dichtheit prüfen.

Hinweis: Kein zusätzliches Dichtmittel (z.B. Dichtband) verwenden.
