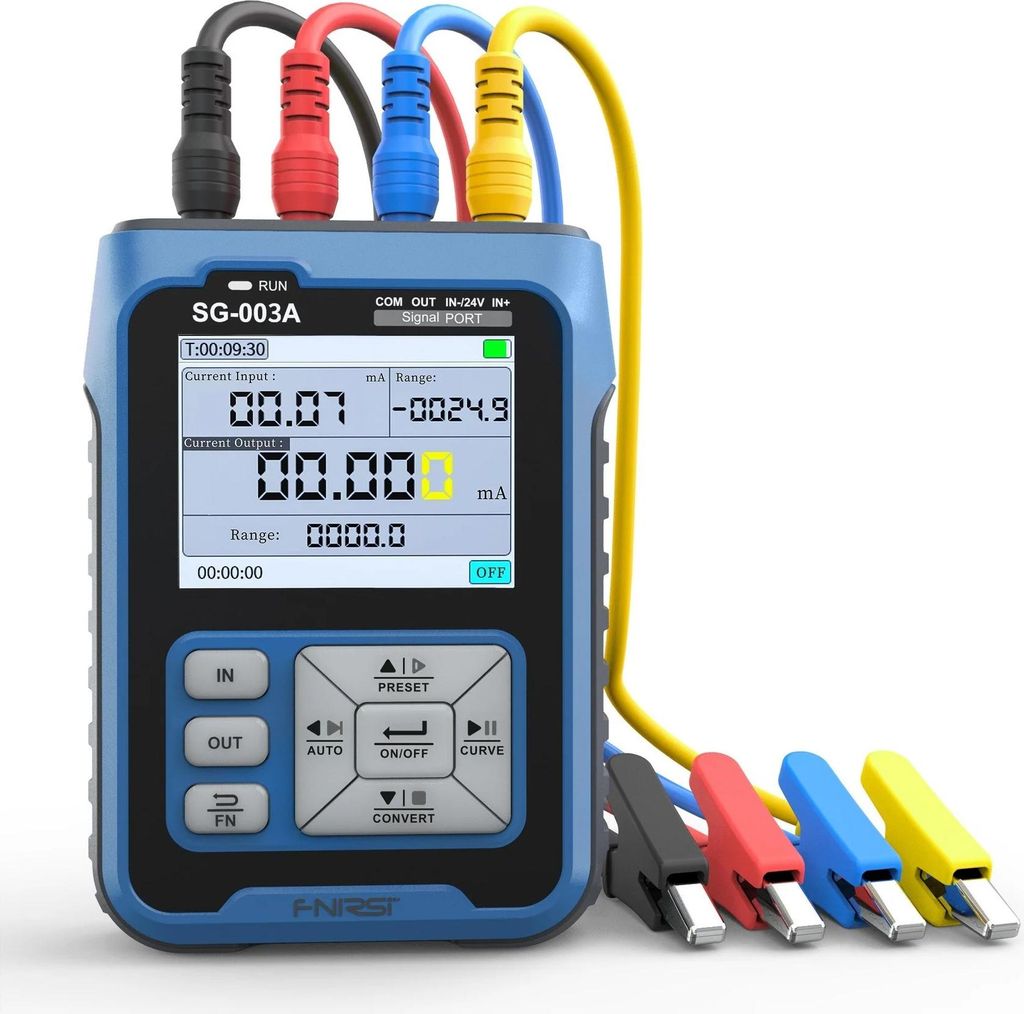

FNIRSI SG-003A Signalgenerator, 4–20mA & 0–24V, Echtzeitkurve, RS485, Akku, TFT-Display

FNIRSI SG-003A Signalgenerator – Strom- und Spannungssimulator mit Echtzeitkurve

Der FNIRSI SG-003A Signalgenerator eignet sich perfekt für alle, die Strom- und Spannungssignale simulieren, umwandeln und kontrollieren möchten, etwa bei der Fehlersuche an speicherprogrammierbaren Steuerungen (SPS), Prozessinstrumenten oder elektrischen Ventilen. Die Bedienung ist besonders anwenderfreundlich gestaltet, das helle TFT-Farbdisplay liefert eine gut lesbare Darstellung auch bei ungünstigen Lichtverhältnissen. Das Gerät stellt Signale als anschauliche physikalische Werte wie Strom (4–20 mA) und Spannung (0–24 V) sowohl in Mengen- als auch in technischen Einheiten dar. Dabei können verschiedene reale und technische Werte zugeordnet werden – zum Beispiel entspricht ein Stromsignal von 4 mA dem Wert 0, 12 mA dem Wert 50 und 20 mA dem Wert 100.

Dank Echtzeit-Kurvenanzeige lassen sich Änderungen an Ein- und Ausgangssignalen übersichtlich beobachten, und Sie können die Abtastzeit sowie den Darstellungsbereich individuell einstellen. Der FNIRSI SG-003A beherrscht die Signalkonvertierung von Eingangs- zu Ausgangssignalen (z. B. Umwandlung von Frequenz zu Strom oder Spannung). Über mehrere Anschlüsse sind sowohl aktive als auch passive Betriebsarten möglich, und die Ausgangsgrenzen lassen sich benutzerdefiniert festlegen.

Speziell für den flexiblen Einsatz wurden vier Gruppen von Signalwerten integriert, die für schnelle Umschaltungen individuell voreingestellt werden können. Sie haben die volle Kontrolle: Wählen Sie monotones Ansteigen, Fallen oder zyklische Wertänderung. Der Signalgenerator ist außerdem kompakt und leicht, bietet einen langlebigen Akku (bis zu 26 Stunden Standby), wird über USB-C geladen und unterstützt neben Trendkurvendarstellung auch Firmware-Upgrade via USB. Durch die RS485-Schnittstelle ist die Kommunikation mit externer Software bequem möglich.

Vorteile

• Anzeige von Signalen als reale physikalische oder technische Werte
• Echtzeit-Kurvendarstellung von Änderungen bei Ein- und Ausgangssignalen
• Individuell einstellbare Abtastzeiten und Signalbereiche
• Voreinstellbare Gruppen für schnelle Signalumschaltung
• Intuitive Bedienung dank ergonomischer Oberfläche und Hintergrundbeleuchtung
• Mehrfachanschlüsse: Unterstützung für verschiedene Ein- und Ausgangsmodi (aktiv/passiv)
• Präzise Signalkonvertierung (z. B. Frequenz in Strom oder Spannung)
• Kompaktes, leichtes Gerät – ideal für den mobilen Einsatz
• Langer Akkubetrieb und USB-C-Ladefunktion
• Trendverfolgung mit anpassbarer Kurve und Filterschnittstelle
• Kommunikation über RS485 sowie Firmware-Upgrade über USB

Technische Daten

Lieferumfang

• FNIRSI SG-003A Signalgenerator
• USB-C-Ladekabel
• Bedienungsanleitung

FAQ

Für welche Anwendungen eignet sich der FNIRSI SG-003A?

Der Signalgenerator ist ideal für die Fehlersuche und das Testen von speicherprogrammierbaren Steuerungen (SPS), Prozessinstrumenten und elektrischen Ventilen im industriellen und technischen Bereich geeignet.

Kann ich Echtzeitänderungen der Signale verfolgen?

Ja, das Gerät zeigt sowohl Eingangs- als auch Ausgangssignale als Kurve in Echtzeit an. Die Abtastzeit und der Wertebereich sind individuell einstellbar.

Welche Signaltypen kann ich simulieren oder messen?

Sie können Strom (mA), Spannung (V) sowie PWM- und Frequenzsignale generieren, messen und umwandeln. Signale können als technische wie auch physikalische Werte angezeigt werden.

Verfügt der FNIRSI SG-003A über voreinstellbare Werte?

Ja, Sie können bis zu vier Signalwert-Gruppen individuell abspeichern und schnell umschalten, um verschiedene Test-Szenarien effizient abzudecken.

Wie lange kann das Gerät mit einer Akkuladung betrieben werden?

Die Standby-Zeit beträgt bis zu 26 Stunden, bei Dauerbetrieb mit 20?mA liegt die Laufzeit bei etwa 8 bis 10 Stunden. Das Gerät wird per USB-C aufgeladen und ist nach 4 bis 6 Stunden vollständig geladen.

Welche Schnittstellen zur Kommunikation oder Steuerung gibt es?

Der Signalgenerator kann über RS485 mit externer Konfigurationssoftware oder SPS-Steuerungen kommunizieren. Firmware-Updates lassen sich direkt per USB-U-Disk einspielen.

Ist eine Trendverfolgung von Signalwerten möglich?

Ja, das Gerät bietet eine Echtzeitkurvenanzeige. Änderungen und Trends bei Ein- und Ausgangssignalen lassen sich grafisch nachvollziehen.

Wie werden die Anschlussklemmen verwendet?

Der blaue Anschluss (IN-) dient als Wechselanschluss (Eingang oder 24V-Testversorgung), der rote (OUT) und schwarze (COM) sind Ausgangsklemmen. Gelb (IN+) und blau (IN-) bilden den Eingangskanal.

Kann ich den Wertebereich und die Ausgangsgrenzen anpassen?

Ja, sowohl obere als auch untere Begrenzungen der Ausgangssignale sind individuell einstellbar. Die Kurvendarstellung kann ebenfalls auf den Minimal- und Maximalbereich angepasst werden.

Welche Anzeige- und Bedienkomfort bietet das Gerät?

Ein hochauflösendes, 2,4 Zoll großes TFT-Farbdisplay mit regelbarer Hintergrundbeleuchtung sorgt für eine sehr gute Lesbarkeit – auch bei Dunkelheit oder Sonnenlicht.
