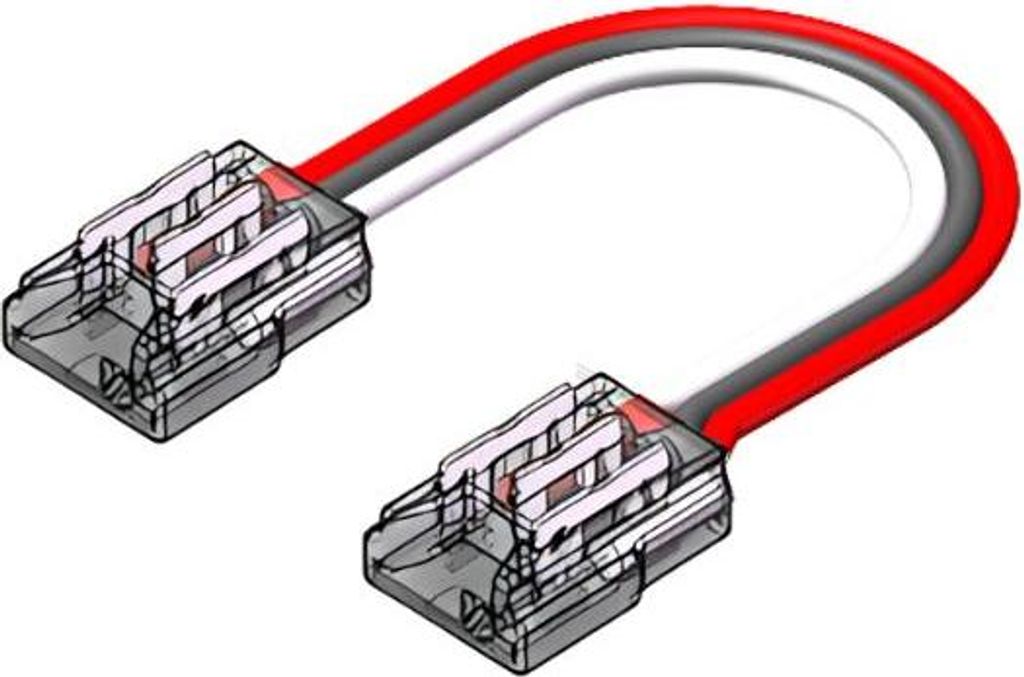

LED Strip-zu-Strip Verbinder – 3-polig, 10 mm, lötfrei mit 15 cm Verbindungskabel für CCT SMD LED Streifen

Bei einem SMD CCT Streifen sitzen warmweiße und kaltweiße Dioden abwechselnd auf der Platine, und dieser dreipolige Verbinder reicht beide Kanäle samt Pluspol weiter. Er koppelt zwei 10 mm breite Bänder lötfrei und legt dazwischen ein 15 cm langes Kabel als Brücke. Damit überwinden Sie Ecken, Türen oder Profilkanten, an denen kein direkter Stoß möglich ist. Die drei Adern sind klar zugeordnet: Rot trägt den Pluspol, Weiß den Kaltweiß-Kanal, Gelb den Warmweiß-Kanal. Drücken Sie die Streifenenden in die Gehäuse und schließen Sie sie mit leichtem Zangendruck. Prüfen Sie davor, ob alle drei Pads sauber an den Kontakten liegen. Den passenden Streifen gibt es als CCT SMD Streifen mit 192 LEDs/m. Eine besonders farbtreue Variante ist der CCT SMD Streifen mit CRI 95. SMD-CCT lötfrei überbrücken Liegen die Enden direkt nebeneinander, reicht der LED Strip-zu-Strip Schnellverbinder ohne jedes Kabel. Möchten Sie das Kabel selbst belegen, hilft der frei konfigurierbare Anschlussverbinder ohne Kabel. Für die Stromzufuhr am Anfang führt der Anschlussverbinder mit 15 cm Kabel ein Streifenende auf offene Litzen. Wie jeder CCT-Streifen braucht auch dieser eine Steuerung mit getrenntem Warm- und Kaltkanal, etwa einen LED Funk-Empfänger. Versorgt wird die Linie aus einem 24V LED Netzteil mit Reserve nach oben. Gerade die CRI-95-Variante zieht mit 29 W pro Meter ordentlich Strom. Kürzen, verlängern, kühlen Trennen Sie ein SMD-Band ausschließlich an den aufgedruckten Schnittstellen, damit kein Dioden-Paar beschädigt wird. Reicht das 15-cm-Kabel nicht, verlängern Sie mit dem dreipoligen CCT-Flachbandkabel vom Meter. Für Verzweigungen auf mehrere Stränge eignen sich LED Klemmen und Verbindungsclips. Ein LED Aluprofil fasst das 10-mm-Band und führt die Wärme der hellen Linie sicher ab. So altern die warmen und kalten Dioden gleichmäßig. In der Küchenbeleuchtung holen Sie morgens kühles Arbeitslicht und abends eine warme Stimmung. Wie Verbindung, Steuerung und Profil zusammenpassen, zeigt unser Ratgeber. Strombelastung, Farben und Ort Über die drei Adern dürfen höchstens 4 A fließen, was bei den hellen SMD-Bändern die nutzbare Stranglänge begrenzt. Planen Sie bei 16 oder gar 29 W pro Meter eher kurze Abschnitte und speisen Sie längere Wege beidseitig. Schließen Sie die Farben deckungsgleich an, also Rot zu Rot, Weiß zu Weiß und Gelb zu Gelb, sonst kippt die Weißmischung. Erlaubt sind 5, 12 und 24 V, und mit IP20 bleibt der Verbinder dem trockenen Innenraum vorbehalten. In der Esszimmerbeleuchtung stellen Sie zum Essen ein warmes und zum Aufräumen ein helleres Weiß ein. In der Flurbeleuchtung sorgt neutrales Licht tagsüber für Orientierung und abends für Ruhe. In der Indirektebeleuchtung hinter Sims und Voute lässt sich die Stimmung jederzeit anpassen. In der Bürobeleuchtung unterstützt kühles Tageslichtweiß konzentriertes Arbeiten. Unsicher, ob Ihr Band CCT, SMD und 10 mm breit ist? Senden Sie uns kurz ein Foto per WhatsApp.
